15.1.1 装置内でのQoS制御

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

自ネットワークを構成する装置毎に装置単体レベルでQoS制御を行う簡易的QoS制御のコンフィグレーションの例を示します。

宛先または送信元IPアドレスでトラフィックを検出します。検出したトラフィックが契約帯域を超えた場合,パケットを廃棄します。各トラフィックに優先度を付けて優先度が高いトラフィックから先に転送します(完全優先)。

(2) 構成図と設定条件

[構成図]

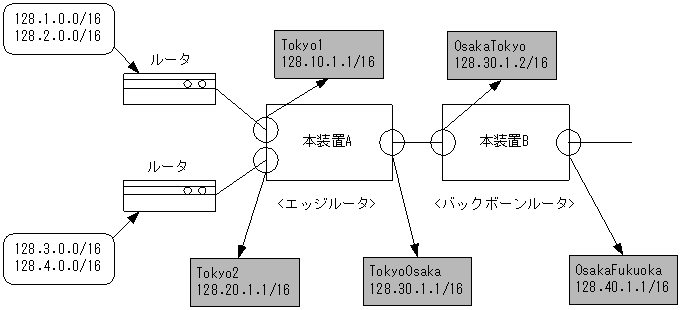

図15-1 構成図

[図データ]

[設定条件]

<エッジルータ>
パケット受信時に送信元IPアドレスによりフローを検出し,契約帯域のチェック,出力優先度,キューイング優先度を決定します。

表15-1 エッジルータの設定条件

インタフェース名 inbound/outbound 送信元IPアドレス 契約帯域 違反時 出力優先度 キューイング優先度
Tokyo1 inbound 128.1.0.0/16 4Mbit/s フレーム廃棄 8 4
128.2.0.0/16 2Mbit/s フレーム廃棄 1 4
Tokyo2 inbound 128.3.0.0/16 3Mbit/s フレーム廃棄 7 4
128.4.0.0/16 3Mbit/s フレーム廃棄 6 4
パケット受信時に宛先または送信元IPアドレスによりフローを検出し,出力優先度,キューイング優先度を決定します。

表15-2 エッジルータの設定条件

インタフェース名 inbound/outbound 宛先IPアドレス 出力優先度 キューイング優先度
TokyoOsaka inbound 128.1.0.0/16 8 4
128.2.0.0/16 1 4
128.3.0.0/16 7 4
128.4.0.0/16 6 4

<バックボーンルータ>
パケット受信時に宛先または送信元IPアドレスによりフローを検出し,出力優先度,キューイング優先度を決定します。

表15-3 バックボーンルータの設定条件

インタフェース名 inbound/outbound 宛先または送信元IPアドレス 出力優先度 キューイング優先度
OsakaTokyo
OsakaFukuoka
inbound 128.1.0.0/16 8 4
128.2.0.0/16 1 4
128.3.0.0/16 7 4
128.4.0.0/16 6 4

(3) コンフィグレーション例

[コマンドによる設定]
 1    (config)# qos
 2    (config)# qos-queue-list QUEUEA
      [qos-queue-list QUEUEA]
 3    (config)# priority
      [qos-queue-list QUEUEA]
 4    (config)# exit
 5    (config)# qos-interface Tokyo1 queue_list QUEUEA
 6    (config)# qos-interface Tokyo2 queue_list QUEUEA
 7    (config)# qos-interface TokyoOsaka queue_list QUEUEA
 8    (config)# flow qos Tokyo1 in
      [flow qos Tokyo1 in]
 9    (config)# list 1 ip 128.1.0.0/16 any action max_rate 4000 priority 8
                discard 4
      [flow qos Tokyo1 in]
10    (config)# list 2 ip 128.2.0.0/16 any action max_rate 2000 priority 1
                discard 4
      [flow qos Tokyo1 in]
11    (config)# exit
12    (config)# flow qos Tokyo2 in
      [flow qos Tokyo2 in]
13    (config)# list 3 ip 128.3.0.0/16 any action max_rate 3000 priority 7
                discard 4
      [flow qos Tokyo2 in]
14    (config)# list 4 ip 128.4.0.0/16 any action max_rate 3000 priority 6
                discard 4
      [flow qos Tokyo2 in]
15    (config)# exit
16    (config)# flow qos TokyoOsaka in
      [flow qos TokyoOsaka in]
17    (config)# list 5 ip any 128.1.0.0/16 action priority 8 discard 4
      [flow qos TokyoOsaka in]
18    (config)# list 6 ip any 128.2.0.0/16 action priority 1 discard 4
      [flow qos TokyoOsaka in]
19    (config)# list 7 ip any 128.3.0.0/16 action priority 7 discard 4
      [flow qos TokyoOsaka in]
20    (config)# list 8 ip any 128.4.0.0/16 action priority 6 discard 4
      [flow qos TokyoOsaka in]
21    (config)# exit
22    (config)# flow yes

表15-4 エッジルータのコンフィグレーション解説

解説番号 解説
1 QoS情報を設定します。
2,3 qos-queue-listモードに移行し,QUEUEAのキューモードを完全優先に設定します。
4 qos-queue-listモードからグローバルコンフィグモードに戻ります。
5 インタフェース名称Tokyo1に,QoSキューリスト名称QUEUEAを登録します。
6 インタフェース名称Tokyo2に,QoSキューリスト名称QUEUEAを登録します。
7 インタフェース名称Tokyo Osakaに,QoSキューリスト名称QUEUEAを登録します。
8 インタフェース名Tokyo1のinbound(受信側)にQoSフロー情報を設定します。
flow qos inモードに移行します。
9 128.1.0.0/16のIPアドレスを送信元とし,契約帯域=4Mbit/s,出力優先度=8,キューイング優先度=4のQoSフロー制御を設定します。
10 128.2.0.0/16のIPアドレスを送信元とし,契約帯域=2Mbit/s,出力優先度=1,キューイング優先度=4のQoSフロー制御を設定します。
11 flow qos inモードからグローバルコンフィグモードに戻ります。
12 インタフェース名Tokyo2のinbound(受信側)にQoSフロー情報を設定します。
flow qos inモードに移行します。
13 128.3.0.0/16のIPアドレスを送信元とし,契約帯域=3Mbit/s,出力優先度=7,キューイング優先度=4のQoSフロー制御を設定します。
14 128.4.0.0/16のIPアドレスを送信元とし,契約帯域=3Mbit/s,出力優先度=6,キューイング優先度=4のQoSフロー制御を設定します。
15 flow qos inモードからグローバルコンフィグモードに戻ります。
16 インタフェース名TokyoOsakaのinbound(受信側)にQoSフロー情報を設定します。
flow qos inモードに移行します。
17 128.1.0.0/16のIPアドレスを宛先とし,出力優先度=8,キューイング優先度=4のQoSフロー制御を設定します。
18 128.2.0.0/16のIPアドレスを宛先とし,出力優先度=1,キューイング優先度=4のQoSフロー制御を設定します。
19 128.3.0.0/16のIPアドレスを宛先とし,出力優先度=7,キューイング優先度=4のQoSフロー制御を設定します。
20 128.4.0.0/16のIPアドレスを宛先とし,出力優先度=6,キューイング優先度=4のQoSフロー制御を設定します。
21 flow qos inモードからグローバルコンフィグモードに戻ります。
22 フロー制御機能を使用する設定にします。

[コンフィグレーションの表示]
qos
qos-queue-list QUEUEA
  priority
qos-interface Tokyo1 queue_list QUEUEA
qos-interface Tokyo2 queue_list QUEUEA
qos-interface TokyoOsaka queue_list QUEUEA
!
flow yes
flow qos Tokyo1 in
  list 1 ip 128.1.0.0/16 any action priority 8 discard 4 max_rate 4000
  list 2 ip 128.2.0.0/16 any action priority 1 discard 4 max_rate 2000
flow qos Tokyo2 in
  list 3 ip 128.3.0.0/16 any action priority 7 discard 4 max_rate 3000
  list 4 ip 128.4.0.0/16 any action priority 6 discard 4 max_rate 3000
flow qos TokyoOsaka in
  list 5 ip any 128.1.0.0/16 action priority 8 discard 4
  list 6 ip any 128.2.0.0/16 action priority 1 discard 4
  list 7 ip any 128.3.0.0/16 action priority 7 discard 4
  list 8 ip any 128.4.0.0/16 action priority 6 discard 4

[コマンドによる設定]
 1    (config)# qos
 2    (config)# qos-queue-list QUEUEA
      [qos-queue-list QUEUEA]
 3    (config)# priority
      [qos-queue-list QUEUEA]
 4    (config)# exit
 5    (config)# qos-interface OsakaTokyo queue_list QUEUEA
 6    (config)# qos-interface OsakaFukuoka queue_list QUEUEA
 7    (config)# flow qos OsakaTokyo in
      [flow qos OsakaTokyo in]
 8    (config)# list 1 ip 128.1.0.0/16 any action priority 8 discard 4
      [flow qos OsakaTokyo in]
 9    (config)# list 2 ip 128.2.0.0/16 any action priority 1 discard 4
      [flow qos OsakaTokyo in]
10    (config)# list 3 ip 128.3.0.0/16 any action priority 7 discard 4
      [flow qos OsakaTokyo in]
11    (config)# list 4 ip 128.4.0.0/16 any action priority 6 discard 4
      [flow qos OsakaTokyo in]
12    (config)# exit
13    (config)# flow qos OsakaFukuoka in
      [flow qos OsakaFukuoka in]
14    (config)# list 1 ip any 128.1.0.0/16 action priority 8 discard 4
      [flow qos OsakaFukuoka in]
15    (config)# list 2 ip any 128.2.0.0/16 action priority 1 discard 4
      [flow qos OsakaFukuoka in]
16    (config)# list 3 ip any 128.3.0.0/16 action priority 7 discard 4
      [flow qos OsakaFukuoka in]
17    (config)# list 4 ip any 128.4.0.0/16 action priority 6 discard 4
      [flow qos OsakaFukuoka in]
18    (config)# exit
19    (config)# flow yes

表15-5 バックボーンルータのコンフィグレーション解説

解説番号 解説
1 QoS情報を設定します。
2,3 qos-queue-listモードに移行し,QUEUEAのキューモードを完全優先に設定します。
4 qos-queue-listモードからグローバルコンフィグモードに戻ります。
5 インタフェース名称OsakaTokyoに,QoSキューリスト名称QUEUEAを登録します。
6 インタフェース名称OsakaFukuokaに,QoSキューリスト名称QUEUEAを登録します。
7 インタフェース名OsakaTokyoのinbound(受信側)にQoSフロー情報を設定します。
flow qos inモードに移行します。
8 128.1.0.0/16のIPアドレスを送信元とし,出力優先度=8,キューイング優先度=4のQoSフロー制御を設定します。
9 128.2.0.0/16のIPアドレスを送信元とし,出力優先度=1,キューイング優先度=4のQoSフロー制御を設定します。
10 128.3.0.0/16のIPアドレスを送信元とし,出力優先度=7,キューイング優先度=4のQoSフロー制御を設定します。
11 128.4.0.0/16のIPアドレスを送信元とし,出力優先度=6,キューイング優先度=4のQoSフロー制御を設定します。
12 flow qos inモードからグローバルコンフィグモードに戻ります。
13 インタフェース名OsakaFukuokaのinbound(受信側)にQoSフロー情報を設定します。
flow qos inモードに移行します。
14 128.1.0.0/16のIPアドレスを宛先とし,出力優先度=8,キューイング優先度=4のQoSフロー制御を設定します。
15 128.2.0.0/16のIPアドレスを宛先とし,出力優先度=1,キューイング優先度=4のQoSフロー制御を設定します。
16 128.3.0.0/16のIPアドレスを宛先とし,出力優先度=7,キューイング優先度=4のQoSフロー制御を設定します。
17 128.4.0.0/16のIPアドレスを宛先とし,出力優先度=6,キューイング優先度=4のQoSフロー制御を設定します。
18 flow qos inモードからグローバルコンフィグモードに戻ります。
19 フロー制御機能を使用する設定にします。

[コンフィグレーションの表示]
qos
qos-queue-list QUEUEA
  priority
qos-interface OsakaFukuoka queue_list QUEUEA
qos-interface OsakaTokyo queue_list QUEUEA
!
flow yes
flow qos OsakaFukuoka in
  list 1 ip 128.1.0.0/16 any action priority 8 discard 4
  list 2 ip 128.2.0.0/16 any action priority 1 discard 4
  list 3 ip 128.3.0.0/16 any action priority 7 discard 4
  list 4 ip 128.4.0.0/16 any action priority 6 discard 4
flow qos OsakaTokyo in
  list 1 ip any 128.1.0.0/16 action priority 8 discard 4
  list 2 ip any 128.2.0.0/16 action priority 1 discard 4
  list 3 ip any 128.3.0.0/16 action priority 7 discard 4
  list 4 ip any 128.4.0.0/16 action priority 6 discard 4
