コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
二つのルータ間で,二つのVPN網を構築する例を示します。
(2) 構成図と設定条件
- [構成図]

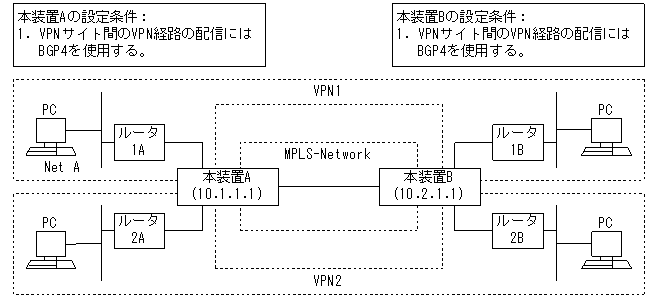

図14-5 構成図
- [設定条件]
- <ネットワークの環境>
- 二つのルータ間で二つのVPN網を構築します。
- <本装置Aおよび本装置Bの環境>
- 各ルータには二つのVPNサイトが収容されます。
- VPNサイト間のVPN経路の配信にはBGP4を使用します。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
(config)# autonomoussystem 100 (config)# routerid 10.1.1.1 (config)# local-address 10.1.1.1 (config)# bgp routingpeeras 100 lcladdr 10.1.1.1 [bgp routingpeeras 100] (config)# peer 10.2.1.1 [bgp routingpeeras 100 peer 10.2.1.1] (config)# top 1 (config)# bgp keep-none-vpn [bgp] 2 (config)# routingpeeras 100 peer 10.2.1.1 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.2.1.1] (config)# top 3 (config)# vpnmap vpn 1 rd 11 [vpnmap vpn 1] 4 (config)# import-target 100 [vpnmap vpn 1] 5 (config)# export-target 100 [vpnmap vpn 1] 6 (config)# vpnmap vpn 2 rd 21 [vpnmap vpn 2] 7 (config)# import-target 200 [vpnmap vpn 2] 8 (config)# export-target 200
- <本装置B>
(config)# autonomoussystem 100 (config)# routerid 10.2.1.1 (config)# local-address 10.2.1.1 (config)# bgp routingpeeras 100 lcladdr 10.2.1.1 [bgp routingpeeras 100] (config)# peer 10.1.1.1 [bgp routingpeeras 100 peer 10.1.1.1] (config)# top 1 (config)# bgp keep-none-vpn [bgp] 2 (config)# routingpeeras 100 peer 10.1.1.1 ipv4-vpn refresh [bgp routingpeeras 100 peer 10.1.1.1] (config)# top 3 (config)# vpnmap vpn 1 rd 12 [vpnmap vpn 1] 4 (config)# import-target 100 [vpnmap vpn 1] 5 (config)# export-target 100 [vpnmap vpn 1] (config)# exit 6 (config)# vpnmap vpn 2 rd 22 [vpnmap vpn 2] 7 (config)# import-target 200 [vpnmap vpn 2] 8 (config)# export-target 200表14-12 本装置Aおよび本装置Bのコンフィグレーション解説
解説番号 解説 1 自装置に収容されないVPN経路を保持しないよう定義します。 2 サイト間BGP4ピアでVPN経路,およびリフレッシュ機能を使用することを定義します。 3 VPNサイト1のVPN経路に,経路識別子を設定するよう定義します。 4 ルート・ターゲット100を持つVPN経路をVPNサイト1に受け入れるよう定義します。 5 VPNサイト1から広告するVPN経路にルート・ターゲット100を設定するよう定義します。 6 VPNサイト2のVPN経路に,経路識別子を設定するよう定義します。 7 ルート・ターゲット200を持つVPN経路をVPNサイト2に受け入れるよう定義します。 8 VPNサイト2から広告するVPN経路にルート・ターゲット200を設定するよう定義します。
- [コンフィグレーションの表示]
- <本装置A>
vpnmap vpn 1 rd 11 import-target 100 export-target 100 ! vpnmap vpn 2 rd 21 import-target 200 export-target 200 ! bgp yes keep-none-vpn routingpeeras 100 lcladdr 10.1.1.1 peer 10.2.1.1 ipv4-vpn refresh
- <本装置B>
vpnmap vpn 1 rd 12 import-target 100 export-target 100 ! vpnmap vpn 2 rd 22 import-target 200 export-target 200 ! bgp yes keep-none-vpn routingpeeras 100 lcladdr 10.2.1.1 peer 10.1.1.1 ipv4-vpn refresh
