13.1.3 IPv6 PIM-SSMプロトコル

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

サーバ#1,サーバ#2と複数のグループが存在するネットワークにおいて,サーバ#1と各グループ間のIPv6マルチキャスト通信とサーバ#2と各グループ間のIPv6マルチキャスト通信を行います。

(2) 構成図と設定条件

[構成図]

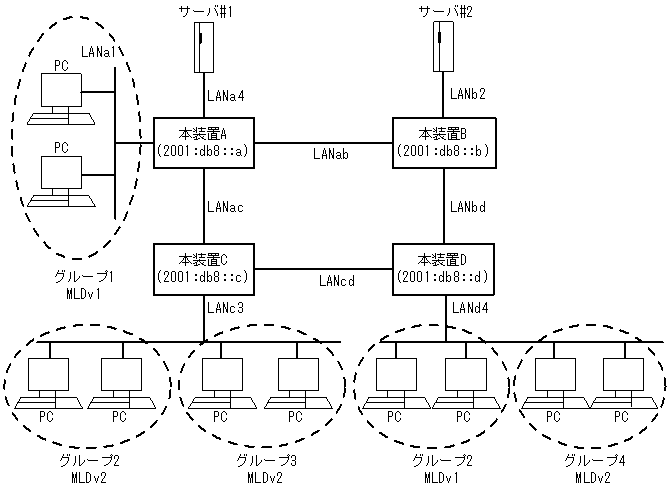

図13-3 マルチキャスト構成図(IPv6 PIM-SSM)

[図データ]

[設定条件]

<ネットワークの環境>
  1. 本装置間のIPv6マルチキャストルーティングプロトコルはIPv6 PIM-SSMを使用します。PIM-SSMはPIM-SMの拡張機能です。
    また,各グループと本装置間はMLDプロトコルを使用します。
    (前提条件としてすべてのルータでIPv6ユニキャストルーティングプロトコルの動作が必要です)
    使用するグループはff35::/16とします。
    サーバ#1のアドレスを2001:db8::aa:1とします。
    サーバ#2のアドレスを2001:db8::bb:1とします。

<本装置Aの環境>
  1. 本装置A−本装置B/C間のIPv6マルチキャスト経路制御はIPv6 PIM-SSMを使用します(PIM-SSMはPIM-SM機能の拡張機能であるためインタフェースはPIM-SMで設定します)。
  2. 本装置Aとグループ1間のグループ管理制御はMLDv1を使用します。
  3. 本装置AにPIM-SSMが動作するSSMアドレス範囲(ff35::/16)を指定します。
  4. 本装置AにMLDv1によってPIM-SSMが動作するグループアドレス(ff35::1)とソースアドレス(サーバ#1:2001:db8::aa:1,サーバ#2:2001:db8::bb:1)を指定します。

<本装置Bの環境>
  1. 本装置B−本装置A/D間のIPv6マルチキャスト経路制御はIPv6 PIM-SSMを使用します(PIM-SSMはPIM-SM機能の拡張機能であるためインタフェースはPIM-SMで設定します)。
  2. 本装置BにPIM-SSMが動作するSSMアドレス範囲(ff35::/16)を指定します。

<本装置Cの環境>
  1. 本装置C−本装置A/D間のIPv6マルチキャスト経路制御はIPv6 PIM-SSMを使用します(PIM-SSMはPIM-SM機能の拡張機能であるためインタフェースはPIM-SMで設定します)。
  2. 本装置Cとグループ2/3間のグループ管理制御はMLDv2を使用します。
  3. 本装置CにPIM-SSMが動作するSSMアドレス範囲(ff35::/16)を指定します。

<本装置Dの環境>
  1. 本装置D−本装置B/C間のIPv6マルチキャスト経路制御はIPv6 PIM-SSMを使用します(PIM-SSMはPIM-SM機能の拡張機能であるためインタフェースはPIM-SMで設定します)。
  2. 本装置Dとグループ2/4間のグループ管理制御はMLDv1およびMLDv2を使用します。
  3. 本装置DにPIM-SSMが動作するSSMアドレス範囲(ff35::/16)を指定します。
  4. 本装置DにMLDv1によってPIM-SSMが動作するグループアドレス(ff35::/16)とソースアドレス(サーバ#1:2001:db8::aa:1,サーバ#2:2001:db8::bb:1)を指定します。

(3) コンフィグレーション例

[コマンドによる設定]

<本装置A>
 1    (config)# system pru_resource router-b1
 2    (config)# local-address 2001:db8::a
 3    (config)# pim6 yes
      [pim6]
 4    (config)# sparse
      [pim6 sparse]
 5    (config)# ssm yes
      [pim6 sparse ssm]
 6    (config)# ff35::/16
      [pim6 sparse ssm]
 7    (config)# exit
      [pim6 sparse]
 8    (config)# interface LANab
      [pim6 sparse interface LANab]
 9    (config)# exit
      [pim6 sparse]
10    (config)# interface LANac
      [pim6 sparse interface LANac]
11    (config)# exit
      [pim6 sparse]
12    (config)# exit
      [pim6]
13    (config)# exit
14    (config)# mld
      [mld]
15    (config)# interface LANa1
      [mld interface LANa1]
16    (config)# exit
      [mld]
17    (config)# interface LANa4
      [mld interface LANa4]
18    (config)# exit
      [mld]
19    (config)# ssm-join group ff35::1
      [mld ssm-join group ff35::1]
20    (config)# source 2001:db8::aa:1
      [mld ssm-join group ff35::1]
21    (config)# source 2001:db8::bb:1
      [mld ssm-join group ff35::1]
22    (config)# exit
      [mld]
23    (config)# exit

表13-9 本装置Aのコンフィグレーション解説

解説番号 解説
1 PRU上のハードウェアテーブルにIPv6マルチキャスト経路が使用できるパターンを設定します。
2 装置アドレスとして2001:db8::aを定義します。
3〜7 PIM-SSMが動作するグループアドレスの範囲としてff35::/16を定義します。
8〜13 インタフェースLANab,LANacでIPv6 PIM-SMおよびMLDv1を動作させることを定義します。
14〜18 インタフェースLANa1,LANa4でMLDv1を動作させることを定義します。
19,20 MLDv1でPIM-SSMが動作するグループアドレスとしてff35::1,ソースアドレスとして2001:db8::aa:1を定義します。
21〜23 MLDv1でPIM-SSMが動作するグループアドレスとしてff35::1,ソースアドレスとして2001:db8::bb:1を定義します。

<本装置B>
 1    (config)# system pru_resource router-b1
 2    (config)# local-address 2001:db8::b
 3    (config)# pim6 yes
      [pim6]
 4    (config)# sparse
      [pim6 sparse]
 5    (config)# ssm yes
      [pim6 sparse ssm]
 6    (config)# ff35::/16
      [pim6 sparse ssm]
 7    (config)# exit
      [pim6 sparse]
 8    (config)# interface LANab
      [pim6 sparse interface LANab]
 9    (config)# exit
      [pim6 sparse]
10    (config)# interface LANbd
      [pim6 sparse interface LANbd]
11    (config)# exit
      [pim6 sparse]
12    (config)# exit
      [pim6]
13    (config)# exit
14    (config)# mld
      [mld]
15    (config)# interface LANb2
      [mld interface LANb2]
16    (config)# exit
      [mld]
17    (config)# exit

表13-10 本装置Bのコンフィグレーション解説

解説番号 解説
1 PRU上のハードウェアテーブルにIPv6マルチキャスト経路が使用できるパターンを設定します。
2 装置アドレスとして2001:db8::bを定義します。
3〜7 PIM-SSMが動作するグループアドレスの範囲としてff35::/16を定義します。
8〜13 インタフェースLANab,LANbdでIPv6 PIM-SMおよびMLDv1を動作させることを定義します。
14〜17 インタフェースLANb2でMLDv1を動作させることを定義します。

<本装置C>
 1    (config)# system pru_resource router-b1
 2    (config)# local-address 2001:db8::c
 3    (config)# pim6 yes
      [pim6]
 4    (config)# sparse
      [pim6 sparse]
 5    (config)# ssm yes
      [pim6 sparse ssm]
 6    (config)# ff35::/16
      [pim6 sparse ssm]
 7    (config)# exit
      [pim6 sparse]
 8    (config)# interface LANac
      [pim6 sparse interface LANac]
 9    (config)# exit
      [pim6 sparse]
10    (config)# interface LANcd
      [pim6 sparse interface LANcd]
11    (config)# exit
      [pim6 sparse]
12    (config)# exit
      [pim6]
13    (config)# exit
14    (config)# mld
      [mld]
15    (config)# interface LANc3
      [mld interface LANc3]
16    (config)# version2
      [mld interface LANc3]
17    (config)# exit
      [mld]
18    (config)# exit

表13-11 本装置Cのコンフィグレーション解説

解説番号 解説
1 PRU上のハードウェアテーブルにIPv6マルチキャスト経路が使用できるパターンを設定します。
2 装置アドレスとして2001:db8::cを定義します。
3〜7 PIM-SSMが動作するグループアドレスの範囲としてff35::/16を定義します。
8〜13 インタフェースLANac,LANcdでIPv6 PIM-SMおよびMLDv1を動作させることを定義します。
14〜18 インタフェースLANc3でMLDv2を動作させることを定義します。

<本装置D>
 1    (config)# system pru_resource router-b1
 2    (config)# local-address 2001:db8::d
 3    (config)# pim6 yes
      [pim6]
 4    (config)# sparse
      [pim6 sparse]
 5    (config)# ssm yes
      [pim6 sparse ssm]
 6    (config)# ff35::/16
      [pim6 sparse ssm]
 7    (config)# exit
      [pim6 sparse]
 8    (config)# interface LANbd
      [pim6 sparse interface LANbd]
 9    (config)# exit
      [pim6 sparse]
10    (config)# interface LANcd
      [pim6 sparse interface LANcd]
11    (config)# exit
      [pim6 sparse]
12    (config)# exit
      [pim6]
13    (config)# exit
14    (config)# mld
      [mld]
15    (config)# interface LANd4
      [mld interface LANd4]
16    (config)# version2
      [mld interface LANd4]
17    (config)# exit
      [mld]
18    (config)# ssm-join group ff35::/16
      [mld ssm-join group ff35::/16]
19    (config)# source 2001:db8::aa:1
      [mld ssm-join group ff35::/16]
20    (config)# source 2001:db8::bb:1
      [mld ssm-join group ff35::/16]
21    (config)# exit
      [mld]
22    (config)# exit

表13-12 本装置Dのコンフィグレーション解説

解説番号 解説
1 PRU上のハードウェアテーブルにIPv6マルチキャスト経路が使用できるパターンを設定します。
2 装置アドレスとして2001:db8::dを定義します。
3〜7 PIM-SSMが動作するグループアドレスの範囲としてff35::/16を定義します。
8〜13 インタフェースLANbd,LANcdでIPv6 PIM-SMおよびMLDv1を動作させることを定義します。
14〜16 インタフェースLANd4でMLDv2を動作させることを定義します。
17,18 MLDv1でPIM-SSMが動作するグループアドレスとしてff35::/16,ソースアドレスとして2001:db8::aa:1を定義します。
19〜21 MLDv1でPIM-SSMが動作するグループアドレスとしてff35::/16,ソースアドレスとして2001:db8::bb:1を定義します。

[コンフィグレーションの表示]

<本装置A>
system pru_resource router-b1
!
local-address 2001:db8::a
!
pim6 yes
  sparse
    interface LANab
    interface LANac
    ssm yes
      ff35::/16
!
mld
  interface LANa1
  interface LANa4
  ssm-join group ff35::1
    source 2001:db8::aa:1
    source 2001:db8::bb:1

<本装置B>
system pru_resource router-b1
!
local-address 2001:db8::b
!
pim6 yes
  sparse
    interface LANab
    interface LANbd
    ssm yes
      ff35::/16
!
mld
  interface LANb2

<本装置C>
system pru_resource router-b1
!
local-address 2001:db8::c
!
pim6 yes
  sparse
    interface LANac
    interface LANcd
    ssm yes
      ff35::/16
!
mld
  interface LANc3
    version2

<本装置D>
system pru_resource router-b1
!
local-address 2001:db8::d
!
pim6 yes
  sparse
    interface LANbd
    interface LANcd
    ssm yes
      ff35::/16
!
mld
  interface LANd4
    version2
  ssm-join group ff35::/16
    source 2001:db8::aa:1
    source 2001:db8::bb:1
