13.1.1 IPv6 PIM-SMプロトコル

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

サーバ#1,サーバ#2と複数のグループが存在するネットワークにおいて,サーバ#1と各グループ間のIPv6マルチキャスト通信とサーバ#2と各グループ間のIPv6マルチキャスト通信を行います。

(2) 構成図と設定条件

[構成図]

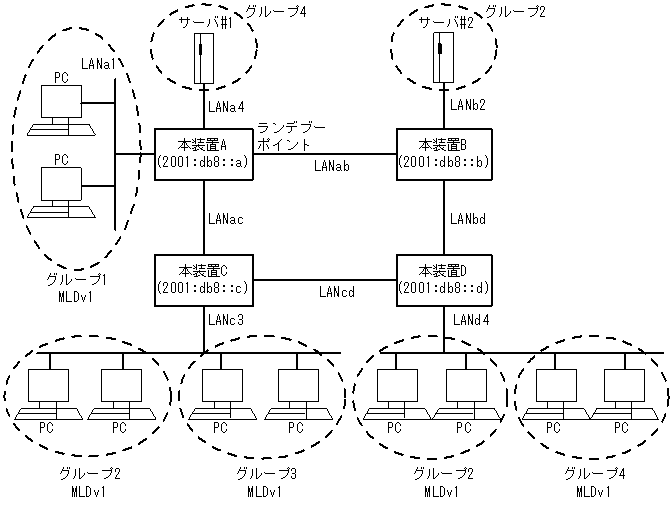

図13-1 マルチキャスト構成図(IPv6 PIM-SM)

[図データ]

[設定条件]

<ネットワークの環境>
  1. 本装置間のIPv6マルチキャストルーティングプロトコルはIPv6 PIM-SMを使用します。
    また,各グループと本装置間はMLDプロトコルを使用します。
    (前提条件としてすべてのルータでIPv6ユニキャストルーティングプロトコルの動作が必要です)
    使用するグループはff15::/16とします。

<本装置Aの環境>
  1. 本装置A−本装置B/C間のIPv6マルチキャスト経路制御はIPv6 PIM-SMを使用します。
  2. 本装置Aとグループ1間のグループ管理制御はMLDv1を使用します。
  3. 本装置Aの装置アドレスを2001:db8::aとします。
  4. 本装置AをランデブーポイントおよびBSRとします。

<本装置Bの環境>
  1. 本装置B−本装置A/D間のIPv6マルチキャスト経路制御はIPv6 PIM-SMを使用します。
  2. 本装置Bの装置アドレスを2001:db8::bとします。

<本装置Cの環境>
  1. 本装置C−本装置A/D間のIPv6マルチキャスト経路制御はIPv6 PIM-SMを使用します。
  2. 本装置Cとグループ2/3間のグループ管理制御はMLDv1を使用します。
  3. 本装置Cの装置アドレスを2001:db8::cとします。

<本装置Dの環境>
  1. 本装置D−本装置B/C間のIPv6マルチキャスト経路制御はIPv6 PIM-SMを使用します。
  2. 本装置Dとグループ2/4間のグループ管理制御はMLDv1を使用します。
  3. 本装置Dの装置アドレスを2001:db8::dとします。

(3) コンフィグレーション例

[コマンドによる設定]

<本装置A>
 1    (config)# system pru_resource router-b1
 2    (config)# local-address 2001:db8::a
 3    (config)# pim6 yes
      [pim6]
 4    (config)# sparse
      [pim6 sparse]
 5    (config)# interface LANab
      [pim6 sparse interface LANab]
 6    (config)# exit
      [pim6 sparse]
 7    (config)# interface LANac
      [pim6 sparse interface LANac]
 8    (config)# exit
      [pim6 sparse]
 9    (config)# candidate-rp yes
      [pim6 sparse candidate-rp]
10    (config)# group ff15::/16
      [pim6 sparse candidate-rp]
11    (config)# exit
      [pim6 sparse]
12    (config)# candidate-bsr yes
      [pim6 sparse candidate-bsr]
13    (config)# exit
      [pim6 sparse]
14    (config)# exit
      [pim6]
15    (config)# exit
16    (config)# mld
      [mld]
17    (config)# interface LANa1
      [mld interface LANa1]
18    (config)# exit
      [mld]
19    (config)# interface LANa4
      [mld interface LANa4]
20    (config)# exit
      [mld]
21    (config)# exit

表13-1 本装置Aのコンフィグレーション解説

解説番号 解説
1 PRU上のハードウェアテーブルにIPv6マルチキャスト経路が使用できるパターンを設定します。
2 装置アドレスとして2001:db8::aを定義します。
3〜8 インタフェースLANab,LANacでIPv6 PIM-SMおよびMLDv1を動作させることを定義します。
9〜11 ランデブーポイント候補としてグループアドレスff15::/16を定義します。
12〜15 BSR候補として定義します。
16〜21 インタフェースLANa1,LANa4でMLDv1を動作させることを定義します。

<本装置B>
 1    (config)# system pru_resource router-b1
 2    (config)# local-address 2001:db8::b
 3    (config)# pim6 yes
      [pim6]
 4    (config)# sparse
      [pim6 sparse]
 5    (config)# interface LANab
      [pim6 sparse interface LANab]
 6    (config)# exit
      [pim6 sparse]
 7    (config)# interface LANbd
      [pim6 sparse interface LANbd]
 8    (config)# exit
      [pim6 sparse]
 9    (config)# exit
      [pim6]
10    (config)# exit
11    (config)# mld
      [mld]
12    (config)# interface LANb2
      [mld interface LANb2]
13    (config)# exit
      [mld]
14    (config)# exit

表13-2 本装置Bのコンフィグレーション解説

解説番号 解説
1 PRU上のハードウェアテーブルにIPv6マルチキャスト経路が使用できるパターンを設定します。
2 装置アドレスとして2001:db8::bを定義します。
3〜10 インタフェースLANab,LANbdでIPv6 PIM-SMおよびMLDv1を動作させることを定義します。
11〜14 インタフェースLANb2でMLDv1を動作させることを定義します。

<本装置C>
 1    (config)# system pru_resource router-b1
 2    (config)# local-address 2001:db8::c
 3    (config)# pim6 yes
      [pim6]
 4    (config)# sparse
      [pim6 sparse]
 5    (config)# interface LANac
      [pim6 sparse interface LANac]
 6    (config)# exit
      [pim6 sparse]
 7    (config)# interface LANcd
      [pim6 sparse interface LANcd]
 8    (config)# exit
      [pim6 sparse]
 9    (config)# exit
      [pim6]
10    (config)# exit
11    (config)# mld
      [mld]
12    (config)# interface LANc3
      [mld interface LANc3]
13    (config)# exit
      [mld]
14    (config)# exit

表13-3 本装置Cのコンフィグレーション解説

解説番号 解説
1 PRU上のハードウェアテーブルにIPv6マルチキャスト経路が使用できるパターンを設定します。
2 装置アドレスとして2001:db8::cを定義します。
3〜10 インタフェースLANca,LANcdでIPv6 PIM-SMおよびMLDv1を動作させることを定義します。
11〜14 インタフェースLANc3でMLDv1を動作させることを定義します。

<本装置D>
 1    (config)# system pru_resource router-b1
 2    (config)# local-address 2001:db8::d
 3    (config)# pim6 yes
      [pim6]
 4    (config)# sparse
      [pim6 sparse]
 5    (config)# interface LANbd
      [pim6 sparse interface LANbd]
 6    (config)# exit
      [pim6 sparse]
 7    (config)# interface LANcd
      [pim6 sparse interface LANcd]
 8    (config)# exit
      [pim6 sparse]
 9    (config)# exit
      [pim6]
10    (config)# exit
11    (config)# mld
      [mld]
12    (config)# interface LANd4
      [mld interface LANd4]
13    (config)# exit
      [mld]
14    (config)# exit

表13-4 本装置Dのコンフィグレーション解説

解説番号 解説
1 PRU上のハードウェアテーブルにIPv6マルチキャスト経路が使用できるパターンを設定します。
2 装置アドレスとして2001:db8::dを定義します。
3〜10 インタフェースLANbd,LANcdでIPv6 PIM-SMおよびMLDv1を動作させることを定義します。
11〜14 インタフェースLANd4でMLDv1を動作させることを定義します。

[コンフィグレーションの表示]

<本装置A>
system pru_resource router-b1
!
local-address 2001:db8::a
!
pim6 yes
  sparse
    interface LANab
    interface LANac
    candidate-rp yes
      group ff15::/16
    candidate-bsr yes
!
mld
  interface LANa1
  interface LANa4

<本装置B>
system pru_resource router-b1
!
local-address 2001:db8::b
!
pim6 yes
  sparse
    interface LANab
    interface LANbd
!
mld
  interface LANb2

<本装置C>
system pru_resource router-b1
!
local-address 2001:db8::c
!
pim6 yes
  sparse
    interface LANac
    interface LANcd
!
mld
  interface LANc3

<本装置D>
system pru_resource router-b1
!
local-address 2001:db8::d
!
pim6 yes
  sparse
    interface LANbd
    interface LANcd
!
mld
interface LANd4
