コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
AS番号200(AS200),AS番号300(AS300)の自律システムと接続されたAS番号100の自律システム(AS100)において,各ASから学習した経路から第1優先経路および第2優先経路を生成し,障害等により第1優先経路が使用不可能になった場合に,高速に第2優先経路へ切替えます。
(2) 構成図と設定条件
- [構成図]

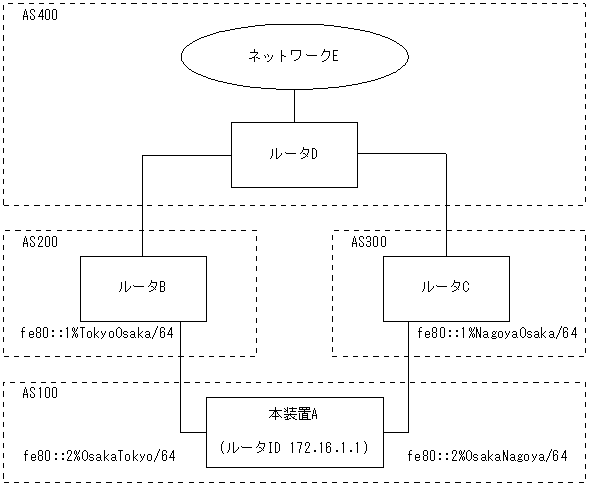

図12-23 構成図
- [設定条件]
- <本装置Aの環境>
- AS200,AS300のBGP4+スピーカと外部ピアによりピアリングします。
- AS200,AS300から同一宛先(ネットワークE宛)の経路を学習した場合,高速経路切替用の第2優先経路を生成します。
- 各ASから受信する経路の優先順位をAS200,AS300の順にします。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
1 (config)# options fast-reroute 2 (config)# autonomoussystem 100 3 (config)# routerid 172.16.1.1 4 (config)# bgp4+ yes [bgp4+] 5 (config)# fast-reroute gen-secondary-route [bgp4+] 6 (config)# externalpeeras 200 [bgp4+ externalpeeras 200] 7 (config)# peer fe80::1%OsakaTokyo [bgp4+ externalpeeras 200 peer fe80::1%OsakaTokyo] 8 (config)# preference2 10 [bgp4+ externalpeeras 200 peer fe80::1%OsakaTokyo] 9 (config)# exit [bgp4+ externalpeeras 200] 10 (config)# exit [bgp4+] 11 (config)# externalpeeras 300 [bgp4+ externalpeeras 300] 12 (config)# peer fe80::1%OsakaNagoya [bgp4+ externalpeeras 300 peer fe80::1%OsakaNagoya] 13 (config)# preference2 20 [bgp4+ externalpeeras 300 peer fe80::1%OsakaNagoya] 14 (config)# exit [bgp4+ externalpeeras 300] 15 (config)# exit [bgp4+] 16 (config)# exit表12-72 本装置Aのコンフィグレーション解説
解説番号 解説 1 高速経路切替機能を有効になるように定義します。 2 自装置の属するAS番号を定義します。 3 自装置のルータIDを定義します。 4〜5 同一宛先の経路を複数学習した場合に第2優先経路を生成するように定義します。 6〜16 AS200,AS300に対する外部ピアを定義します。またAS200,AS300から受信した経路のPreference2を設定するように定義します。この定義により,AS200,AS300の順に経路を優先順位付けします。
- <本装置A>
options fast-reroute ! autonomoussystem 100 ! routerid 172.16.1.1 ! bgp4+ yes fast-reroute gen-secondary-route externalpeeras 200 peer fe80::1%OsakaTokyo preference2 10 externalpeeras 300 peer fe80::1%OsakaNagoya preference2 20
