11.5.1 本装置間でのIPv6 over IPv4トンネル

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) コンフィグレーション例

(1) 設定内容の概要

IPv6 over IPv4トンネルの設定例を示します。これによりIPv4ネットワークによって分断されたIPv6ネットワーク間でIPv6パケット通信を行うことができます。トンネルインタフェースはポイント-ポイント型固定のインタフェースとして扱われます。

(2) 構成図と設定条件

[構成図]

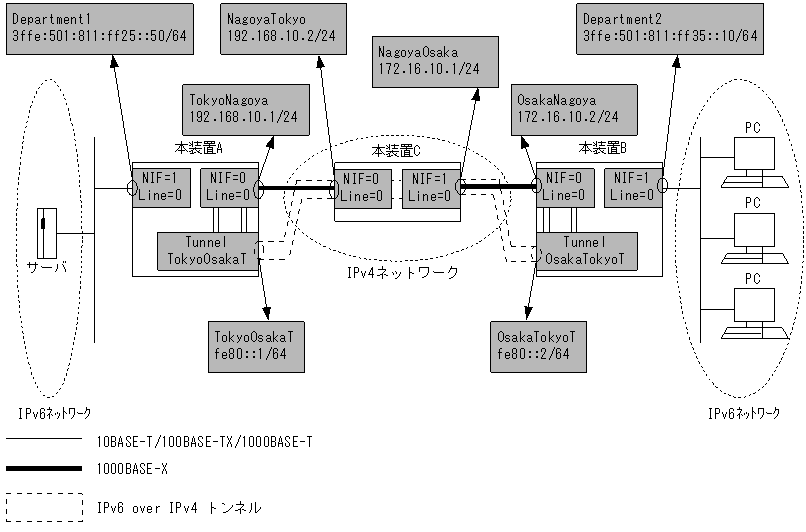

図11-22 IPv6 over IPv4トンネル構成図

[図データ]

[設定条件]
  1. 両端の10BASE-T/100BASE-TX/1000BASE-TはIPv6ネットワークに属しており,1000BASE-XはIPv4ネットワークに属しています。
  2. 本装置AとBのIPv4ネットワーク上にIPv6 over IPv4トンネルの設定を行います。
  3. トンネルインタフェースはポイント―ポイント型のため,IPv6グローバルアドレスの設定を省略し,IPv6リンクローカルアドレスの設定によりルーティングを行います。
  4. 装置AとBで両端のIPv6ネットワークの経路情報交換を行います。
  5. 装置Cはトンネルを意識しないIPv4だけの設定を行います。

(3) コンフィグレーション例

[コマンドによる設定]

<本装置A>
 1    (config)# line TokyoNagoya gigabit_ethernet 0/0
      [line TokyoNagoya]
 2    (config)# ip 192.168.10.1/24
      [line TokyoNagoya]
 3    (config)# exit
 4    (config)# line Department1 ethernet 1/0
      [line Department1]
 5    (config)# ip 3ffe:501:811:ff25::50/64
      [line Department1]
 6    (config)# exit
 7    (config)# tunnel TokyoOsakaT 192.168.10.1 remote 172.16.10.2
      [tunnel TokyoOsakaT]
 8    (config)# ip fe80::1/64 destination_ip_address fe80::2
      [tunnel TokyoOsakaT]
 9    (config)# exit
10    (config)# static
      [static]
11    (config)# 172.16.10.0/24 gateway 192.168.10.2
      [static]
12    (config)# exit
13    (config)# ripng yes
      [ripng]
14    (config)# interface TokyoOsakaT
      [ripng interface TokyoOsakaT]
15    (config)# ripin
      [ripng interface TokyoOsakaT]
16    (config)# ripout
      [ripng interface TokyoOsakaT]
17    (config)# exit
      [ripng]
18    (config)# exit

表11-24 本装置Aのコンフィグレーション解説

解説番号 解説
1 NIF番号0,Line番号0にLine名TokyoNagoyaの1000BASE-X回線を定義します。
lineモードに移行します。
2 TokyoNagoyaをインタフェースとしてIPアドレス192.168.10.1/24を定義します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号1,Line番号0にLine名Department1の10BASE-T/100BASE-TX/1000BASE-T回線を定義します。
lineモードに移行します。
5 Department1をインタフェースとしてIPv6アドレス3ffe:501:811:ff25::50/64を定義します。
6 lineモードからグローバルコンフィグモードに戻ります。
7 トンネルインタフェースTokyoOsakaTを定義し,カプセル化されたパケットが実際に通信する自装置のインタフェースアドレスと相手装置のインタフェースアドレスを定義します。
tunnelモードに移行します。
8 TokyoOsakaTをポイント−ポイント型インタフェースとしてIPv6アドレスfe80::1/64,接続先fe80::2を定義します。
9 tunnelモードからグローバルコンフィグモードに戻ります。
10 スタティック経路を使用します。
staticモードに移行します。
11 172.16.10.0/24のネットワーク経路を送信先192.168.10.2としてスタティック定義します。
12 staticモードからグローバルコンフィグモードに戻ります。
13 RIPngプロトコルを動作させることを定義します。
ripngモードに移行します。
14〜16 TokyoOsakaTのインタフェースでRIPngを動作することを定義します。
ripng intefaceモードに移行します。
17 ripng intefaceモードからripngモードに戻ります。
18 ripngモードからグローバルコンフィグモードに戻ります。

<本装置B>
 1    (config)# line OsakaNagoya gigabit_ethernet 0/0
      [line OsakaNagoya]
 2    (config)# ip 172.16.10.2/24
      [line OsakaNagoya]
 3    (config)# exit
 4    (config)# line Department2 ethernet 1/0
      [line Department2]
 5    (config)# ip 3ffe:501:811:ff35::10/64
      [line Department2]
 6    (config)# exit
 7    (config)# tunnel OsakaTokyoT 172.16.10.2 remote 192.168.10.1
      [tunnel OsakaTokyoT]
 8    (config)# ip fe80::2/64 destination_ip_address fe80::1
      [tunnel OsakaTokyoT]
 9    (config)# exit
10    (config)# static
      [static]
11    (config)# 192.168.10.0/24 gateway 172.16.10.1
      [static]
12    (config)# exit
13    (config)# ripng yes
      [ripng]
14    (config)# interface OsakaTokyoT
      [ripng interface OsakaTokyoT]
15    (config)# ripin
      [ripng interface OsakaTokyoT]
16    (config)# ripout
      [ripng interface OsakaTokyoT]
17    (config)# exit
      [ripng]
18    (config)# exit

表11-25 本装置Bのコンフィグレーション解説

解説番号 解説
1 NIF番号0,Line番号0にLine名OsakaNagoyaの1000BASE-X回線を定義します。
lineモードに移行します。
2 OsakaNagoyaをインタフェースとしてIPアドレス172.16.10.2/24を定義します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号1,Line番号0にLine名Department2の10BASE-T/100BASE-TX/1000BASE-T回線を定義します。
lineモードに移行します。
5 Department2をインタフェースとしてIPv6アドレス3ffe:501:811:ff35::10/64を定義します。
6 lineモードからグローバルコンフィグモードに戻ります。
7 トンネルインタフェースOsakaTokyoTを定義し,カプセル化されたパケットが実際に通信する自装置のインタフェースアドレスと相手装置のインタフェースアドレスを定義します。
tunnelモードに移行します。
8 OsakaTokyoTをポイント−ポイント型インタフェースとしてIPv6アドレスfe80::2/64,宛先アドレスfe80::1を定義します。
9 tunnelモードからグローバルコンフィグモードに戻ります。
10 スタティック経路を使用します。
staticモードに移行します。
11 192.168.10.0/24のネットワーク経路を送信先172.16.10.1としてスタティック定義します。
12 staticモードからグローバルコンフィグモードに戻ります。
13 RIPngプロトコルを動作させることを定義します。
ripngモードに移行します。
14〜16 OsakaTokyoTのインタフェースでRIPngを動作することを定義します。
ripng intefaceモードに移行します。
17 ripng intefaceモードからripngモードに戻ります。
18 ripngモードからグローバルコンフィグモードに戻ります。

<本装置C>
 1    (config)# line NagoyaTokyo gigabit_ethernet 0/0
      [line NagoyaTokyo]
 2    (config)# ip 192.168.10.2/24
      [line NagoyaTokyo]
 3    (config)# exit
 4    (config)# line NagoyaOsaka gigabit_ethernet 1/0
      [line NagoyaOsaka]
 5    (config)# ip 172.16.10.1/24
      [line NagoyaOsaka]
 6    (config)# exit

表11-26 本装置Cのコンフィグレーション解説

解説番号 解説
1 NIF番号0,Line番号0にLine名NagoyaTokyoの1000BASE-X回線を定義します。
lineモードに移行します。
2 NagoyaTokyoをインタフェースとしてIPアドレス192.168.10.2/24を定義します。
3 lineモードからグローバルコンフィグモードに戻ります。
4 NIF番号1,Line番号0にLine名NagoyaOsakaの1000BASE-X回線を定義します。
lineモードに移行します。
5 NagoyaOsakaをインタフェースとしてIPv6アドレス172.16.10.1/24を定義します。
6 lineモードからグローバルコンフィグモードに戻ります。

[コンフィグレーションの表示]

<本装置A>
line TokyoNagoya gigabit_ethernet 0/0
  ip 192.168.10.1/24
!
line Department1 ethernet 1/0
  ip 3ffe:501:811:ff25::50/64
!
tunnel TokyoOsakaT 192.168.10.1 remote 172.16.10.2
  ip destination_ip_address fe80::2
  ip fe80::1/64
!
ripng yes
  interface TokyoOsakaT
    ripin
    ripout
!
static
  172.16.10.0/24 gateway 192.168.10.2

<本装置B>
line OsakaNagoya gigabit_ethernet 0/0
  ip 172.16.10.2/24
!
line Department2 ethernet 1/0
  ip 3ffe:501:811:ff35::10/64
!
tunnel OsakaTokyoT 172.16.10.2 remote 192.168.10.1
  ip destination_ip_address fe80::1
  ip fe80::2/64
!
ripng yes
  interface OsakaTokyoT
    ripin
    ripout
!
static
  192.168.10.0/24 gateway 172.16.10.1

<本装置C>
line NagoyaTokyo gigabit_ethernet 0/0
  ip 192.168.10.2/24
!
line NagoyaOsaka gigabit_ethernet 1/0
  ip 172.16.10.1/24
