10.2.1　PIM-DMプロトコル

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

サーバ＃1，サーバ＃2と複数のグループが存在するネットワークにおいて，サーバ＃1と各グループ間のIPマルチキャスト通信とサーバ＃2と各グループ間のIPマルチキャスト通信を行います。

(2)　構成図と設定条件

［構成図］

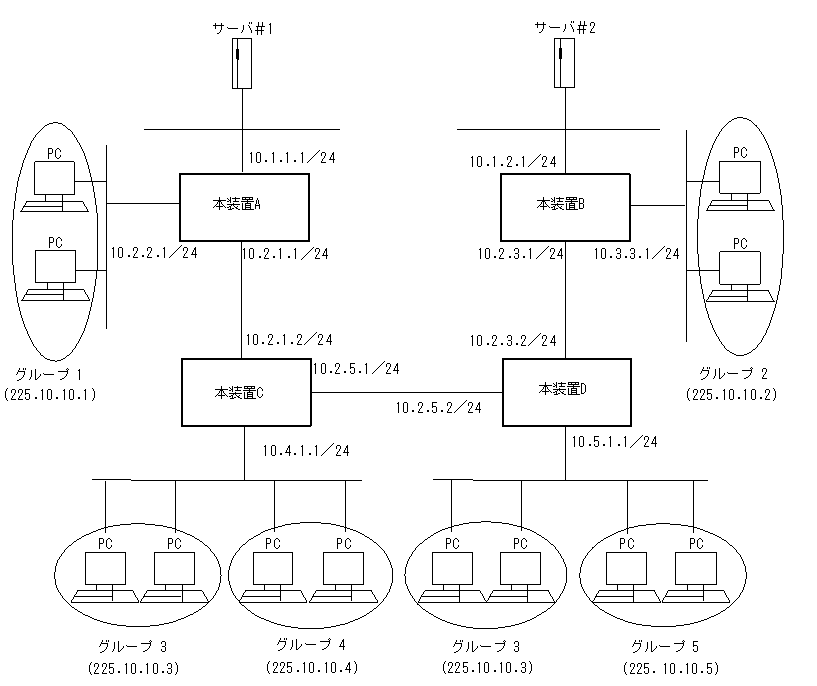

図10-4　マルチキャスト構成図（PIM-DM）

[図データ]

［設定条件］

＜ネットワークの環境＞
  1. 本装置間のマルチキャストルーティングプロトコルはPIM-DMを使用します。
    また，各グループと本装置間はIGMPプロトコルを使用します。
    （前提条件としてすべてのルータでIPユニキャストルーティングプロトコルの動作が必要です）

＜本装置Aの環境＞
  1. 本装置A−本装置C間のマルチキャスト経路制御はPIM-DMを使用します。
  2. 本装置Aとグループ1間のグループ管理制御はIGMPを使用します。

＜本装置Bの環境＞
  1. 本装置B−本装置D間のマルチキャスト経路制御はPIM-DMを使用します。
  2. 本装置Bとグループ2間のグループ管理制御はIGMPを使用します。

＜本装置Cの環境＞
  1. 本装置C−本装置A／D間のマルチキャスト経路制御はPIM-DMを使用します。
  2. 本装置Cとグループ3／4間のグループ管理制御はIGMPを使用します。

＜本装置Dの環境＞
  1. 本装置D−本装置B／C間のマルチキャスト経路制御はPIM-DMを使用します。
  2. 本装置Dとグループ3／5間のグループ管理制御はIGMPを使用します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# system pru_resource router-b1
 2    (config)# pim yes
      [pim]
 3    (config)# dense multi1
      [pim dense multi1]
 4    (config)# interface 10.1.1.1 10.2.1.1 10.2.2.1
      [pim dense multi1 interface 10.1.1.1 10.2.1.1 10.2.2.1]
 5    (config)# exit
      [pim dense multi1]
 6    (config)# exit
      [pim]
 7    (config)# exit

＜本装置B＞
 8    (config)# system pru_resource router-b1
 9    (config)# pim yes
      [pim]
10    (config)# dense multi2
      [pim dense multi2]
11    (config)# interface 10.1.2.1 10.3.3.1 10.2.3.1
      [pim dense multi2 interface 10.1.2.1 10.3.3.1 10.2.3.1]
12    (config)# exit
      [pim dense multi2]
13    (config)# exit
      [pim]
14    (config)# exit

＜本装置C＞
15    (config)# system pru_resource router-b1
16    (config)# pim yes
      [pim]
17    (config)# dense multi3
      [pim dense multi3]
18    (config)# interface 10.2.1.2 10.2.5.1 10.4.1.1
      [pim dense multi3 interface 10.2.1.2 10.2.5.1 10.4.1.1]
19    (config)# exit
      [pim dense multi3]
20    (config)# exit
      [pim]
21    (config)# exit

＜本装置D＞
22    (config)# system pru_resource router-b1
23    (config)# pim yes
      [pim]
24    (config)# dense multi4
      [pim dense multi4]
25    (config)# interface 10.2.3.2 10.2.5.2 10.5.1.1
      [pim dense multi4 interface 10.2.3.2 10.2.5.2 10.5.1.1]
26    (config)# exit
      [pim dense multi4]
27    (config)# exit
      [pim]
28    (config)# exit

表10-4　本装置A／B／C／Dのコンフィグレーション解説

解説番号 解説
1 PRU上のハードウェアテーブルにIPv4マルチキャスト経路が使用できるパターンを設定します。
2〜7 インタフェース10.1.1.1と10.2.1.1と10.2.2.1でPIM-DMおよびIGMPを動作させることを定義します。
8 PRU上のハードウェアテーブルにIPv4マルチキャスト経路が使用できるパターンを設定します。
9〜14 インタフェース10.1.2.1と10.3.3.1と10.2.3.1でPIM-DMおよびIGMPを動作させることを定義します。
15 PRU上のハードウェアテーブルにIPv4マルチキャスト経路が使用できるパターンを設定します。
16〜21 インタフェース10.2.1.2と10.2.5.1と10.4.1.1でPIM-DMおよびIGMPを動作させることを定義します。
22 PRU上のハードウェアテーブルにIPv4マルチキャスト経路が使用できるパターンを設定します。
23〜28 インタフェース10.2.3.2と10.2.5.2と10.5.1.1でPIM-DMおよびIGMPを動作させることを定義します。

［コンフィグレーションの表示］

＜本装置A＞
system pru_resource router-b1
!
pim yes
  dense "multi1"
    interface 10.1.1.1 10.2.1.1 10.2.2.1

＜本装置B＞
system pru_resource router-b1
!
pim yes
  dense "multi2"
    interface 10.1.2.1 10.3.3.1 10.2.3.1

＜本装置C＞
system pru_resource router-b1
!
pim yes
  dense "multi3"
    interface 10.2.1.2 10.2.5.1 10.4.1.1

＜本装置D＞
system pru_resource router-b1
!
pim yes
  dense "multi4"
    interface 10.2.3.2 10.2.5.2 10.5.1.1
