9.5.4　LSP認証

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図
(3)　コンフィグレーション例

(1)　設定内容の概要

センターと複数の拠点からなるIPv4ネットワークにおいて，センター・拠点間のルーティングにIS-ISを使用します。センターにはルータを2台設置します。1台は運用系として，もう1台は待機系として運用します。

不正な広告内容を学習しないようにするため，IS-ISプロトコルを使用する全ルータにおいて，LSP認証を行います。

(2)　構成図

［構成図］

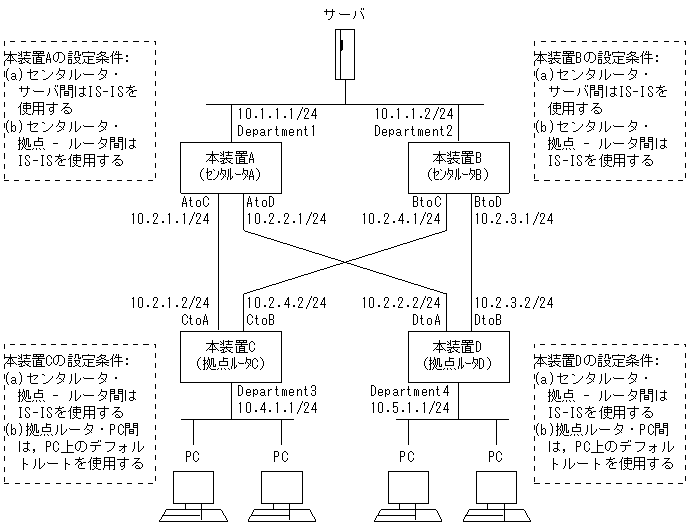

図9-30　構成図

[図データ]

［設定条件］

＜ネットワーク全体＞
  1. サーバ・PC間の通信は，本装置Bよりも本装置Aを優先します。
  2. エリア分割はしません。
  3. エリアアドレスには，49.0000を使用します。
  4. 全ルータにおいて，LSP認証を行います。認証方式にはHMAC-MD5を，認証鍵には『Center』を使用します。

＜本装置A／Bの環境＞
  1. センタールータ・サーバ間のルーティングにはIS-ISを使用します。
  2. センタルータ・拠点ルータ間のルーティングにはIS-ISを使用します。

＜本装置C／Dの環境＞
  1. センタールータ・拠点ルータ間のルーティングにはIS-ISを使用します。
  2. 拠点ルータ・PC間の経路制御は，PCのデフォルト経路を使用します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# isis yes
      [isis]
 2    (config)# net 49.0000.0000.0000.0001.00
      [isis]
 3    (config)# authentication mode md5
      [isis]
 4    (config)# authentication key "Center"
      [isis]
 5    (config)# interface Department1
      [isis interface Department1]
 6    (config)# metric 10
      [isis interface Department1]
 7    (config)# exit
      [isis]
 8    (config)# interface AtoC
      [isis interface AtoC]
 9    (config)# metric 10
      [isis interface AtoC]
10    (config)# exit
      [isis]
11    (config)# interface AtoD
      [isis interface AtoD]
12    (config)# metric 10
      [isis interface AtoD]
13    (config)# exit
      [isis]
14    (config)# exit

表9-101　本装置Aのコンフィグレーション解説

解説番号 解説
1，2 自装置のNETを定義します。
3 IS-ISのLSPについて，認証方式をHMAC-MD5と設定します。
4 IS-ISのLSPについて，認証鍵を『Center』と設定します。
5〜7 インタフェースDepartment1において，メトリック10でIS-ISを動作させることを定義します。
8〜10 インタフェースAtoCにおいて，メトリック10でIS-ISを動作させることを定義します。
11〜14 インタフェースAtoDにおいて，メトリック10でIS-ISを動作させることを定義します。

＜本装置B＞
 1    (config)# isis yes
      [isis]
 2    (config)# net 49.0000.0000.0000.0002.00
      [isis]
 3    (config)# authentication mode md5
      [isis]
 4    (config)# authentication key "Center"
      [isis]
 5    (config)# interface Department2
      [isis interface Department2]
 6    (config)# metric 10
      [isis interface Department2]
 7    (config)# exit
      [isis]
 8    (config)# interface BtoC
      [isis interface BtoC]
 9    (config)# metric 20
      [isis interface BtoC]
10    (config)# exit
      [isis]
11    (config)# interface BtoD
      [isis interface BtoD]
12    (config)# metric 20
      [isis interface BtoD]
13    (config)# exit
      [isis]
14    (config)# exit

表9-102　本装置Bのコンフィグレーション解説

解説番号 解説
1，2 自装置のNETを定義します。
3 IS-ISのLSPについて，認証方式をHMAC-MD5と設定します。
4 IS-ISのLSPについて，認証鍵を『Center』と設定します。
5〜7 インタフェースDepartment2において，メトリック10でIS-ISを動作させることを定義します。
8〜10 インタフェースBtoCにおいて，メトリック20でIS-ISを動作させることを定義します。
11〜14 インタフェースBtoDにおいて，メトリック20でIS-ISを動作させることを定義します。

＜本装置C＞
 1    (config)# isis yes
      [isis]
 2    (config)# net 49.0000.0000.0000.0003.00
      [isis]
 3    (config)# authentication mode md5
      [isis]
 4    (config)# authentication key "Center"
      [isis]
 5    (config)# interface CtoA
      [isis interface CtoA]
 6    (config)# metric 10
      [isis interface CtoA]
 7    (config)# exit
      [isis]
 8    (config)# interface CtoB
      [isis interface CtoB]
 9    (config)# metric 20
      [isis interface CtoB]
10    (config)# exit
      [isis]
11    (config)# interface Department3
      [isis interface Department3]
12    (config)# metric 10
      [isis interface Department3]
13    (config)# exit
      [isis]
14    (config)# exit

表9-103　本装置Cのコンフィグレーション解説

解説番号 解説
1，2 自装置のNETを定義します。
3 IS-ISのLSPについて，認証方式をHMAC-MD5と設定します。
4 IS-ISのLSPについて，認証鍵を『Center』と設定します。
5〜7 インタフェースCtoAにおいて，メトリック10でIS-ISを動作させることを定義します。
8〜10 インタフェースCtoBにおいて，メトリック20でIS-ISを動作させることを定義します。
11〜14 インタフェースDepartment3において，メトリック10でIS-ISを動作させることを定義します。

＜本装置D＞
 1    (config)# isis yes
      [isis]
 2    (config)# net 49.0000.0000.0000.0004.00
      [isis]
 3    (config)# authentication mode md5
      [isis]
 4    (config)# authentication key "Center"
      [isis]
 5    (config)# interface DtoA
      [isis interface DtoA]
 6    (config)# metric 10
      [isis interface DtoA]
 7    (config)# exit
      [isis]
 8    (config)# interface DtoB
      [isis interface DtoB]
 9    (config)# metric 20
      [isis interface DtoB]
10    (config)# exit
      [isis]
11    (config)# interface Department4
      [isis interface Department4]
12    (config)# metric 10
      [isis interface Department4]
13    (config)# exit
      [isis interface Department4]
14    (config)# exit

表9-104　本装置Dのコンフィグレーション解説

解説番号 解説
1，2 自装置のNETを定義します。
3 IS-ISのLSPについて，認証方式をHMAC-MD5と設定します。
4 IS-ISのLSPについて，認証鍵を『Center』と設定します。
5〜7 インタフェースDtoAにおいて，メトリック10でIS-ISを動作させることを定義します。
8〜10 インタフェースDtoBにおいて，メトリック20でIS-ISを動作させることを定義します。
11〜14 インタフェースDepartment4において，メトリック10でIS-ISを動作させることを定義します。

［コンフィグレーションの表示］

＜本装置A＞
isis yes
  net 49.0000.0000.0000.0001.00
  authentication mode md5
  authentication key "Center"
  interface AtoC
    metric 10
  interface AtoD
    metric 10
  interface Department1
    metric 10

＜本装置B＞
isis yes
  net 49.0000.0000.0000.0002.00
  authentication mode md5
  authentication key "Center"
  interface BtoC
    metric 20
  interface BtoD
    metric 20
  interface Department2
    metric 10

＜本装置C＞
isis yes
  net 49.0000.0000.0000.0003.00
  authentication mode md5
  authentication key "Center"
  interface CtoA
    metric 10
  interface CtoB
    metric 20
  interface Department3
    metric 10

＜本装置D＞
isis yes
  net 49.0000.0000.0000.0004.00
  authentication mode md5
  authentication key "Center"
  interface Department4
    metric 10
  interface DtoA
    metric 10
  interface DtoB
    metric 20
