コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション追加例
(1) 設定内容の概要
「9.5.1 IS-ISプロトコル(基本)」のネットワーク構成において,回線およびインタフェースにそれぞれIPv6アドレスを追加し,IPv6による通信も行います。このネットワークにおいて,IPv4・IPv6ともにIS-ISを使用してルーティングします。
ルーティング上の前提,および認証についても,「9.5.1 IS-ISプロトコル(基本)」と同じものとします。コンフィグレーションについて,「9.5.1 IS-ISプロトコル(基本)」で説明したコンフィグレーションをすでに定義済みであることを前提とします。
(2) 構成図と設定条件
- [構成図]

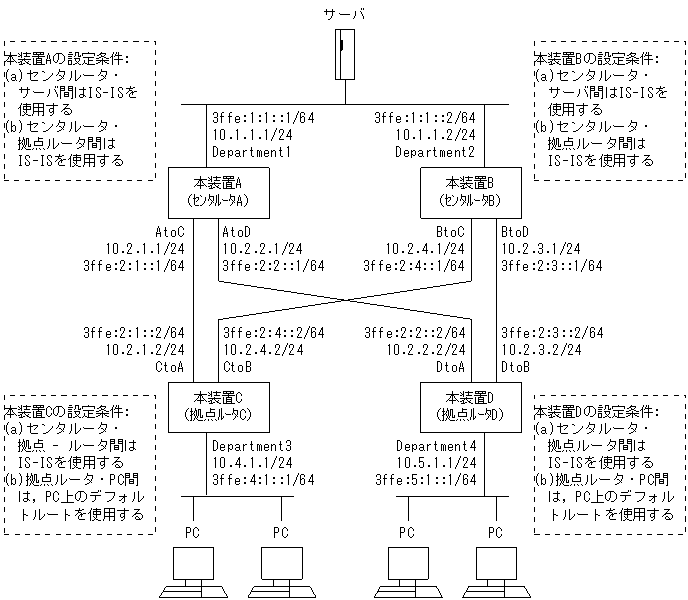

図9-28 構成図
- [設定条件]
- <ネットワーク全体>
- ネットワーク上で,IPv4通信とIPv6通信を並行して行います。
- IPv4ルーティング・IPv6ルーティングともにIS-ISを使用します。
- サーバ・PC間の通信は,本装置Bよりも本装置Aを優先します。
- エリア分割はしません。
- エリアアドレスには,49.0000を使用します。
- センタルータ・拠点ルータ間では,隣接ルータ認証を行います。認証方式にはHMAC-MD5を,認証鍵には『Center』を使用します。
- <本装置A/Bの環境>
- センタルータ・サーバ間のルーティングにはIS-ISを使用します。
- センタルータ・拠点ルータ間のルーティングにはIS-ISを使用します。
- IS-ISプロトコルにおいて,拠点ルータを認証します。
- <本装置C/Dの環境>
- センタルータ・拠点ルータ間のルーティングにはIS-ISを使用します。
- 拠点ルータ・PC間の経路制御は,PCのデフォルト経路を使用します。
- IS-ISプロトコルにおいて,センタルータを認証します。
(3) コンフィグレーション追加例
- [コマンドによる追加設定]
- <本装置A>
1 (config)# isis yes [isis] 2 (config)# protocols-supported ip ipv6 [isis] 3 (config)# exit表9-93 本装置Aのコンフィグレーション解説
解説番号 解説 1〜3 本装置AのIS-ISプロトコルのルーティング対象プロトコル体系を,IPv4とIPv6の両方と指定します。
- <本装置B>
1 (config)# isis yes [isis] 2 (config)# protocols-supported ip ipv6 [isis] 3 (config)# exit表9-94 本装置Bのコンフィグレーション解説
解説番号 解説 1〜3 本装置BのIS-ISプロトコルのルーティング対象プロトコル体系を,IPv4とIPv6の両方と指定します。
- <本装置C>
1 (config)# isis yes [isis] 2 (config)# protocols-supported ip ipv6 [isis] 3 (config)# exit表9-95 本装置Cのコンフィグレーション解説
解説番号 解説 1〜3 本装置CのIS-ISプロトコルのルーティング対象プロトコル体系を,IPv4とIPv6の両方と指定します。
- <本装置D>
1 (config)# isis yes [isis] 2 (config)# protocols-supported ip ipv6 [isis] 3 (config)# exit表9-96 本装置Dのコンフィグレーション解説
解説番号 解説 1〜3 本装置DのIS-ISプロトコルのルーティング対象プロトコル体系を,IPv4とIPv6の両方と指定します。
- [コンフィグレーションの表示]
- <本装置A>
isis yes net 49.0000.0000.0000.0001.00 protocols-supported ip ipv6 interface AtoC metric 10 authentication mode md5 authentication key "Center" interface AtoD metric 10 authentication mode md5 authentication key "Center" interface Department1 metric 10
- <本装置B>
isis yes net 49.0000.0000.0000.0002.00 protocols-supported ip ipv6 interface BtoC metric 20 authentication mode md5 authentication key "Center" interface BtoD metric 20 authentication mode md5 authentication key "Center" interface Department2 metric 10
- <本装置C>
isis yes net 49.0000.0000.0000.0003.00 protocols-supported ip ipv6 interface CtoA metric 10 authentication mode md5 authentication key "Center" interface CtoB metric 20 authentication mode md5 authentication key "Center" interface Department3 metric 10
- <本装置D>
isis yes net 49.0000.0000.0000.0004.00 protocols-supported ip ipv6 interface Department4 metric 10 interface DtoA metric 10 authentication mode md5 authentication key "Center" interface DtoB metric 20 authentication mode md5 authentication key "Center"
