9.4.7　BGP4プロトコル（ポリシーグループ）

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　コンフィグレーション例

(1)　設定内容の概要

AS番号200（AS200），AS番号300（AS300），AS番号400（AS400）の自律システムと接続されたAS番号100の自律システム（AS100）において，各ASへのピアをグループ化することにより，フィルタリングの設定を簡易化します。

(2)　構成図と設定条件

［構成図］

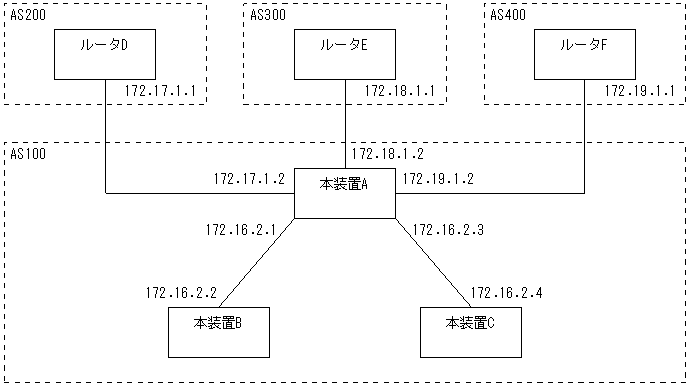

図9-24　構成図

［設定条件］

＜本装置Aの環境＞

AS200，AS300，AS400のBGP4スピーカと外部ピアによりピアリングします。

AS内のネットワークをスタティック定義し，AS200，AS300，AS400に広告します。

各ASから受信する経路の優先順位をAS200，AS300，AS400の順にします。

AS内の他のBGP4スピーカと内部ピアによりピアリングします。

＜本装置B／Cの環境＞

AS内の他のBGP4スピーカと内部ピアによりピアリングします。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞

 1    (config)# autonomoussystem 100
 2    (config)# routerid 172.16.1.1
 3    (config)# bgp yes
      [bgp]
 4    (config)# externalpeeras 200
      [bgp externalpeeras 200]
 5    (config)# policygroup 1
      [bgp externalpeeras 200]
 6    (config)# peer 172.17.1.1
      [bgp externalpeeras 200 peer 172.17.1.1]
 7    (config)# exit
      [bgp externalpeeras 200]
 8    (config)# exit
      [bgp]
 9    (config)# externalpeeras 300
      [bgp externalpeeras 300]
10    (config)# policygroup 1
      [bgp externalpeeras 300]
11    (config)# peer 172.18.1.1
      [bgp externalpeeras 300 peer 172.18.1.1]
12    (config)# exit
      [bgp externalpeeras 300]
13    (config)# exit
      [bgp]
14    (config)# externalpeeras 400
      [bgp externalpeeras 400]
15    (config)# policygroup 1
      [bgp externalpeeras 400]
16    (config)# peer 172.19.1.1
      [bgp externalpeeras 400 peer 172.19.1.1]
17    (config)# exit
      [bgp externalpeeras 400]
18    (config)# exit
      [bgp]
19    (config)# internalpeeras 100
      [bgp internalpeeras 100]
20    (config)# peer 172.16.2.2
      [bgp internalpeeras 100 peer 172.16.2.2]
21    (config)# exit
      [bgp internalpeeras 100]
22    (config)# peer 172.16.2.4
      [bgp internalpeeras 100 peer 172.16.2.4]
23    (config)# exit
      [bgp internalpeeras 100]
24    (config)# exit
      [bgp]
25    (config)# exit
26    (config)# attribute-list set-attribute AS200-IN
      [attribute-list set-attribute AS200-IN]
27    (config)# localpref 300
      [attribute-list set-attribute AS200-IN]
28    (config)# exit
29    (config)# attribute-list set-attribute AS300-IN
      [attribute-list set-attribute AS300-IN]
30    (config)# localpref 200
      [attribute-list set-attribute AS300-IN]
31    (config)# exit
32    (config)# attribute-list set-attribute AS400-IN
      [attribute-list set-attribute AS400-IN]
33    (config)# localpref 100
      [attribute-list set-attribute AS400-IN]
34    (config)# exit
35    (config)# import proto bgp as 200 set-attribute AS200-IN
      [import proto bgp as 200 set-attribute AS200-IN]
36    (config)# exit
37    (config)# import proto bgp as 300 set-attribute AS300-IN
      [import proto bgp as 300 set-attribute AS300-IN]
38    (config)# exit
39    (config)# import proto bgp as 400 set-attribute AS400-IN
      [import proto bgp as 400 set-attribute AS400-IN]
40    (config)# exit
41    (config)# static
      [static]
42    (config)# 172.16.0.0/16 interface null
      [static]
43    (config)# exit
44    (config)# export proto bgp policygroup 1
      [export proto bgp policygroup 1]
45    (config)# proto static
      [export proto bgp policygroup 1 proto static]
46    (config)# 172.16.0.0/16 exact
      [export proto bgp policygroup 1 proto static]
47    (config)# exit
      [export proto bgp policygroup 1]
48    (config)# exit
49    (config)# export proto bgp as 100
      [export proto bgp as 100]
50    (config)# proto bgp policygroup 1
      [export proto bgp as 100 proto bgp policygroup 1]
51    (config)# exit
      [export proto bgp as 100]
52    (config)# exit

表9-82　本装置Aのコンフィグレーション解説

解説番号	解説
1	自装置の属するAS番号を定義します。
2	自装置のルータIDを定義します。
3～18	AS200，AS300，AS400に対する外部ピアを定義します。また，各ピアをグループ化します。
19～25	本装置B，Cへの内部ピアを定義します。
26～40	AS200，AS300，AS400から広告される経路にLOCALPREF値を設定するよう定義します。これによって，AS200，AS300，AS400の順に経路を優先順位付けします。
41～43	AS内のネットワークをスタティック経路として定義します。
44～48	生成したAS内ネットワークのスタティック経路をAS200，AS300，AS400との外部ピアに広告するよう定義します。
49～52	AS200，AS300，AS400から受信した経路をAS内の内部ピアに広告するよう定義します。

＜本装置B＞

 1    (config)# autonomoussystem 100
 2    (config)# routerid 172.16.1.2
 3    (config)# bgp yes
      [bgp]
 4    (config)# internalpeeras 100
      [bgp internalpeeras 100]
 5    (config)# peer 172.16.2.1
      [bgp internalpeeras 100 peer 172.16.2.1]
 6    (config)# exit
      [bgp internalpeeras 100]
 7    (config)# exit
      [bgp]
 8    (config)# exit

＜本装置C＞

 1    (config)# autonomoussystem 100
 2    (config)# routerid 172.16.1.3
 3    (config)# bgp yes
      [bgp]
 4    (config)# internalpeeras 100
      [bgp internalpeeras 100]
 5    (config)# peer 172.16.2.3
      [bgp internalpeeras 100 peer 172.16.2.3]
 6    (config)# exit
      [bgp internalpeeras 100]
 7    (config)# exit
      [bgp]
 8    (config)# exit

表9-83　本装置B／Cのコンフィグレーション解説

解説番号	解説
1	自装置の属するAS番号を定義します。
2	自装置のルータIDを定義します。
3～8	BGP4プロトコルを動作させることを定義します。また，自AS内のBGP4スピーカへの内部ピアを定義します。

［コンフィグレーションの表示］

＜本装置A＞

autonomoussystem 100
!
routerid 172.16.1.1
!
bgp yes
  internalpeeras 100
    peer 172.16.2.2
    peer 172.16.2.4
  externalpeeras 200
    policygroup 1
    peer 172.17.1.1
  externalpeeras 300
    policygroup 1
    peer 172.18.1.1
  externalpeeras 400
    policygroup 1
    peer 172.19.1.1
!
static
  172.16.0.0/16 interface null
!
attribute-list set-attribute AS200-IN
  localpref 300
!
attribute-list set-attribute AS300-IN
  localpref 200
!
attribute-list set-attribute AS400-IN
  localpref 100
!
import proto bgp as 200 set-attribute AS200-IN
!
import proto bgp as 300 set-attribute AS300-IN
!
import proto bgp as 400 set-attribute AS400-IN
!
export proto bgp as 100
  proto bgp policygroup 1
!
export proto bgp policygroup 1
  proto static
    172.16.0.0/16 exact

＜本装置B＞

autonomoussystem 100
!
routerid 172.16.1.2
!
bgp yes
  internalpeeras 100
    peer 172.16.2.1

＜本装置C＞

autonomoussystem 100
!
routerid 172.16.1.3
!
bgp yes
  internalpeeras 100
    peer 172.16.2.3
