コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
AS番号200の自律システム(AS200)とAS番号300の自律システム(AS300)に接続されたAS番号100の自律システム(AS100)において,AS200およびAS300から広告された経路情報をAS内に配布します。また,AS内のネットワークをスタティック定義し,AS200およびAS300に広告します。
(2) 構成図と設定条件
- [構成図]

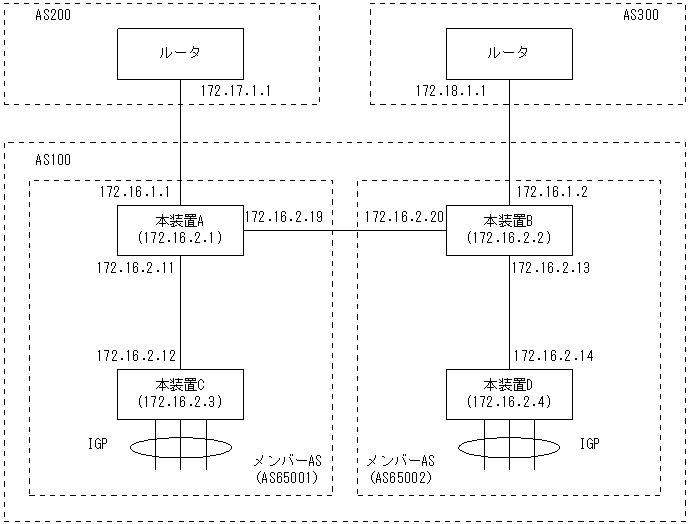

図9-21 構成図
- [設定条件]
- <本装置A/Bの環境>
- AS番号200/300の自律システムと外部ピアによりピアリングします。
- 本装置A−本装置B間をメンバーAS(サブAS)間ピアとしてピアリングします。
- 本装置A/Bはおのおの本装置C/DとメンバーAS(サブAS)内の内部ピアとしてピアリングします。
- AS番号200/300の自律システムから受信した経路および直結経路をAS内に広告します。
- AS内のネットワークをスタティック定義し,AS番号200/300の自律システムに広告します。
- <本装置C/Dの環境>
- 本装置C/Dはおのおの本装置A/BとメンバーAS(サブAS)内の内部ピアとしてピアリングします。
- デフォルト経路等のIGP(Interior Gateway Protocol)への配布,内部経路のBGP4への配布は省略しています。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置A>
1 (config)# autonomoussystem 100 2 (config)# routerid 172.16.2.1 3 (config)# bgp yes [bgp] 4 (config)# memberas 65001 [bgp] 5 (config)# externalpeeras 200 [bgp externalpeeras 200] 6 (config)# peer 172.17.1.1 [bgp externalpeeras 200 peer 172.17.1.1] 7 (config)# exit [bgp externalpeeras 200] 8 (config)# exit [bgp] 9 (config)# externalpeeras 65002 [bgp externalpeeras 65002] 10 (config)# confederation [bgp externalpeeras 65002] 11 (config)# peer 172.16.2.20 [bgp externalpeeras 65002 peer 172.16.2.20] 12 (config)# exit [bgp externalpeeras 65002] 13 (config)# exit [bgp] 14 (config)# internalpeeras 65001 [bgp internalpeeras 65001] 15 (config)# peer 172.16.2.12 [bgp internalpeeras 65001 peer 172.16.2.12] 16 (config)# exit [bgp internalpeeras 65001] 17 (config)# exit [bgp] 18 (config)# exit 19 (config)# export proto bgp as 65001 [export proto bgp as 65001] 20 (config)# proto bgp as 200 [export proto bgp as 65001 proto bgp as 200] 21 (config)# exit [export proto bgp as 65001] 22 (config)# proto bgp as 65002 [export proto bgp as 65001 proto bgp as 65002] 23 (config)# exit [export proto bgp as 65001] 24 (config)# proto direct [export proto bgp as 65001 proto direct] 25 (config)# exit [export proto bgp as 65001] 26 (config)# exit 27 (config)# export proto bgp as 65002 [export proto bgp as 65002] 28 (config)# proto bgp as 200 [export proto bgp as 65002 proto bgp as 200] 29 (config)# exit [export proto bgp as 65002] 30 (config)# proto bgp as 65001 [export proto bgp as 65002 proto bgp as 65001] 31 (config)# exit [export proto bgp as 65002] 32 (config)# proto direct [export proto bgp as 65002 proto direct] 33 (config)# exit [export proto bgp as 65002] 34 (config)# exit 35 (config)# static [static] 36 (config)# 172.16.0.0 masklen 16 interface null [static] 37 (config)# exit 38 (config)# export proto bgp as 200 [export proto bgp as 200] 39 (config)# proto static [export proto bgp as 200 proto static] 40 (config)# exit [export proto bgp as 200] 41 (config)# exit表9-74 本装置Aのコンフィグレーション解説
解説番号 解説 1 自装置の属するAS番号(Confederation ID)を定義します。 2 自装置のルータIDを定義します。 3,4 BGP4プロトコルを動作させることを定義します。また,自装置の属するメンバーAS(サブAS)番号を定義します。 5〜8 AS200に対する外部ピアを定義します。 9,10 メンバーAS間ピアグループを定義します。 11〜13 本装置BへのメンバーAS間ピアを定義します。 14〜18 本装置Cへの内部ピアを定義します。 19〜21 AS200から受信した経路情報をメンバーAS内の内部ピアに広告するよう定義します。 22,23 メンバーAS65002から受信した経路情報をメンバーAS内の内部ピアに広告するよう定義します。 24〜26 直結経路をメンバーAS内の内部ピアに広告するよう定義します。 27〜29 AS200から受信した経路情報をメンバーAS65002のメンバーAS間ピアに広告するよう定義します。 30,31 メンバーAS内から受信した経路情報をメンバーAS65002のメンバーAS間ピアに広告するよう定義します。 32〜34 直結経路をメンバーAS65002のメンバーAS間ピアに広告するよう定義します。 35〜37 AS内のネットワークをスタティック経路として定義します。 38〜41 生成したスタティック経路をAS200との外部ピアに広告するよう定義します。
- <本装置B>
1 (config)# autonomoussystem 100 2 (config)# routerid 172.16.2.2 3 (config)# bgp yes [bgp] 4 (config)# memberas 65002 [bgp] 5 (config)# externalpeeras 300 [bgp externalpeeras 300] 6 (config)# peer 172.18.1.1 [bgp externalpeeras 300 peer 172.18.1.1] 7 (config)# exit [bgp externalpeeras 300] 8 (config)# exit [bgp] 9 (config)# externalpeeras 65001 [bgp externalpeeras 65001] 10 (config)# confederation [bgp externalpeeras 65001] 11 (config)# peer 172.16.2.19 [bgp externalpeeras 65001 peer 172.16.2.19] 12 (config)# exit [bgp externalpeeras 65001] 13 (config)# exit [bgp] 14 (config)# internalpeeras 65002 [bgp internalpeeras 65002] 15 (config)# peer 172.16.2.14 [bgp internalpeeras 65002 peer 172.16.2.14] 16 (config)# exit [bgp internalpeeras 65002] 17 (config)# exit [bgp] 18 (config)# exit 19 (config)# export proto bgp as 65002 [export proto bgp as 65002] 20 (config)# proto bgp as 300 [export proto bgp as 65002 proto bgp as 300] 21 (config)# exit [export proto bgp as 65002] 22 (config)# proto bgp as 65001 [export proto bgp as 65002 proto bgp as 65001] 23 (config)# exit [export proto bgp as 65002] 24 (config)# proto direct [export proto bgp as 65002 proto direct] 25 (config)# exit [export proto bgp as 65002] 26 (config)# exit 27 (config)# export proto bgp as 65001 [export proto bgp as 65001] 28 (config)# proto bgp as 300 [export proto bgp as 65001 proto bgp as 300] 29 (config)# exit [export proto bgp as 65001] 30 (config)# proto bgp as 65002 [export proto bgp as 65001 proto bgp as 65002] 31 (config)# exit [export proto bgp as 65001] 32 (config)# proto direct [export proto bgp as 65001 proto direct] 33 (config)# exit [export proto bgp as 65001] 34 (config)# exit 35 (config)# static [static] 36 (config)# 172.16.0.0 masklen 16 interface null [static] 37 (config)# exit 38 (config)# export proto bgp as 300 [export proto bgp as 300] 39 (config)# proto static [export proto bgp as 300 proto static] 40 (config)# exit [export proto bgp as 300] 41 (config)# exit表9-75 本装置Bのコンフィグレーション解説
解説番号 解説 1〜4 <本装置A>の解説番号1〜4に同じ 5〜8 AS300に対する外部ピアを定義します。 9,10 メンバーAS間ピアグループを定義します。 11〜13 本装置AへのメンバーAS間ピアを定義します。 14〜18 本装置Dへの内部ピアを定義します。 19〜21 AS300から受信した経路情報をメンバーAS内の内部ピアに広告するよう定義します。 22,23 メンバーAS65001から受信した経路情報をメンバーAS内の内部ピアに広告するよう定義します。 24〜26 直結経路をメンバーAS内の内部ピアに広告するよう定義します。 27〜29 AS300から受信した経路情報をメンバーAS65001のメンバーAS間ピアに広告するよう定義します。 30,31 メンバーAS内から受信した経路情報をメンバーAS65001のメンバーAS間ピアに広告するよう定義します。 32〜34 直結経路をメンバーAS65001のメンバーAS間ピアに広告するよう定義します。 35〜37 AS内のネットワークをスタティック経路として定義します。 38〜41 生成したスタティック経路をAS300との外部ピアに広告するよう定義します。
- <本装置C>
1 (config)# autonomoussystem 100 2 (config)# routerid 172.16.2.3 3 (config)# bgp yes [bgp] 4 (config)# memberas 65001 [bgp] 5 (config)# internalpeeras 65001 [bgp internalpeeras 65001] 6 (config)# peer 172.16.2.11 [bgp internalpeeras 65001 peer 172.16.2.11] 7 (config)# exit [bgp internalpeeras 65001] 8 (config)# exit [bgp] 9 (config)# exit表9-76 本装置Cのコンフィグレーション解説
解説番号 解説 1〜4 <本装置A>の解説番号1〜4に同じ 5〜9 本装置Aへの内部ピアを定義します。
- <本装置D>
1 (config)# autonomoussystem 100 2 (config)# routerid 172.16.2.4 3 (config)# bgp yes [bgp] 4 (config)# memberas 65002 [bgp] 5 (config)# internalpeeras 65002 [bgp internalpeeras 65002] 6 (config)# peer 172.16.2.13 [bgp internalpeeras 65002 peer 172.16.2.13] 7 (config)# exit [bgp internalpeeras 65002] 8 (config)# exit [bgp] 9 (config)# exit表9-77 本装置Dのコンフィグレーション解説
解説番号 解説 1〜4 <本装置A>の解説番号1〜4に同じ 5〜9 本装置Bへの内部ピアを定義します。
- [コンフィグレーションの表示]
- <本装置A>
autonomoussystem 100 ! routerid 172.16.2.1 ! bgp yes memberas 65001 internalpeeras 65001 peer 172.16.2.12 externalpeeras 200 peer 172.17.1.1 externalpeeras 65002 confederation peer 172.16.2.20 ! static 172.16.0.0 masklen 16 interface null ! export proto bgp as 65001 proto bgp as 200 proto bgp as 65002 proto direct ! export proto bgp as 65002 proto bgp as 200 proto bgp as 65001 proto direct ! export proto bgp as 200 proto static
- <本装置B>
autonomoussystem 100 ! routerid 172.16.2.2 ! bgp yes memberas 65002 internalpeeras 65002 peer 172.16.2.14 externalpeeras 300 peer 172.18.1.1 externalpeeras 65001 confederation peer 172.16.2.19 ! static 172.16.0.0 masklen 16 interface null ! export proto bgp as 65002 proto bgp as 300 proto bgp as 65001 proto direct ! export proto bgp as 65001 proto bgp as 300 proto bgp as 65002 proto direct ! export proto bgp as 300 proto static
- <本装置C>
autonomoussystem 100 ! routerid 172.16.2.3 ! bgp yes memberas 65001 internalpeeras 65001 peer 172.16.2.11
- <本装置D>
autonomoussystem 100 ! routerid 172.16.2.4 ! bgp yes memberas 65002 internalpeeras 65002 peer 172.16.2.13
