9.1.4　スタティック（BFD監視）【OP-BFD】

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　コンフィグレーション例

(1)　設定内容の概要

センタと複数の拠点を持つネットワークにおいて，センタ拠点間の通信経路をスタティックにより制御します。センタには2台のルータを設置し，1台を通常経路のルータ，もう1台を代替経路のルータとして使用します。センタルータと拠点ルータ間の障害検出にBFD機能を使用します。

(2)　構成図と設定条件

［構成図］

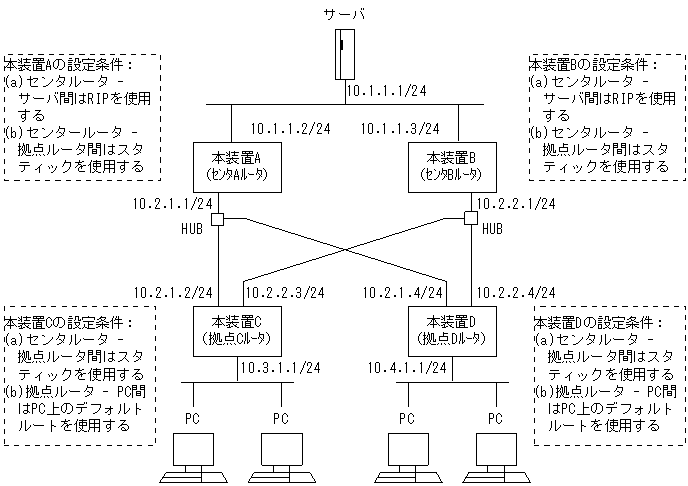

図9-4　構成図

[図データ]

［設定条件］

＜ネットワークの環境＞
  1. サーバ−PC間の通信経路は本装置Bより本装置Aを優先します。

＜本装置A／Bの環境＞
  1. センタルータ（本装置A／B）−サーバ間の経路制御はRIPを使用します。
  2. センタルータ（本装置A／B）−拠点ルータ（本装置C／D）間の経路制御はスタティックを使用します。
  3. センタルータ（本装置A／B）−拠点ルータ（本装置C／D）間の障害検出にBFDを使用します。

＜本装置C／Dの環境＞
  1. 拠点ルータ（本装置C／D）−センタルータ（本装置A／B）間の経路制御はスタティックを使用します。
  2. 拠点ルータ（本装置C／D）−センタルータ（本装置A／B）間の障害検出にBFDを使用します。
  3. 本装置C／D−PC間の通信はPC上のデフォルトルートを使用します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置A＞
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# defaultmetric 2
      [rip]
 4    (config)# interface all
      [rip interface all]
 5    (config)# noripin
      [rip interface all]
 6    (config)# noripout
      [rip interface all]
 7    (config)# exit
      [rip]
 8    (config)# interface 10.1.1.2
      [rip interface 10.1.1.2]
 9    (config)# ripin
      [rip interface 10.1.1.2]
10    (config)# ripout
      [rip interface 10.1.1.2]
11    (config)# exit
      [rip]
12    (config)# exit
13    (config)# static
      [static]
14    (config)# 10.3.1.0/24 gateway 10.2.1.2 bfd
      [static]
15    (config)# 10.4.1.0/24 gateway 10.2.1.4 bfd
      [static]
16    (config)# bfd-gateway 10.2.1.2
      [static bfd-gateway 10.2.1.2]
17    (config)# detect-multi 4
      [static bfd-gateway 10.2.1.2]
18    (config)# min-interval 250
      [static bfd-gateway 10.2.1.2]
19    (config)# exit
      [static]
20    (config)# bfd-gateway 10.2.1.4
      [static bfd-gateway 10.2.1.4]
21    (config)# detect-multi 4
      [static bfd-gateway 10.2.1.4]
22    (config)# min-interval 250
      [static bfd-gateway 10.2.1.4]
23    (config)# exit
      [static]
24    (config)# exit
25    (config)# export proto rip
      [export proto rip]
26    (config)# proto static
      [export proto rip proto static]
27    (config)# exit
      [export proto rip]
28    (config)# exit

表9-10　本装置Aのコンフィグレーション解説

解説番号 解説
1 RIPプロトコルを動作させることを定義します。
ripモードに移行します。
2 経路変化を早期に通知するためにアップ状態のインタフェースが一つの場合でもRIPパケットを通知するようbroadcastサブコマンドを定義します。
3 RIPで広告するスタティック経路のメトリック値を2とすることを定義します。
4 全インタフェースに動作情報を設定することを定義します。
rip interfaceモードに移行します。
5，6 全インタフェースにRIPパケットの送受信をしないことを定義します。
7 rip interfaceモードからripモードに戻ります。
8 インタフェース10.1.1.2に動作情報を設定することを定義します。
rip interfaceモードに移行します。
9，10 インタフェース10.1.1.2にRIPパケットの送受信をすることを定義します。
11 rip interfaceモードからripモードに戻ります。
12 ripモードからグローバルコンフィグモードに戻ります。
13 スタティック経路を使用することを定義します。
staticモードに移行します。
14，15 端末を収容するネットワークへのスタティック経路を定義します。
また，スタティック経路のゲートウェイに対してBFDを使用して障害監視することを指定します。
16〜18 ゲートウェイ10.2.1.2に対するBFD障害監視で，受信監視時間を決定する乗数を4（回），最小送信間隔，最小受信間隔を250ミリ秒とすることを定義します。
19 static bfd-gatewayモードからstaticモードに戻ります。
20〜22 ゲートウェイ10.2.1.4に対するBFD障害監視で，受信監視時間を決定する乗数を4（回），最小送信間隔，最小受信間隔を250ミリ秒とすることを定義します。
23 static bfd-gatewayモードからstaticモードに戻ります。
24 staticモードからグローバルコンフィグモードに戻ります。
25，26 端末を収容するネットワークへのスタティック経路をRIPによりサーバに広告することを定義します。
export proto ripモードに移行します。
export proto rip proto staticモードに移行します。
27 export proto rip proto staticモードからexport proto ripモードに戻ります。
28 export proto ripモードからグローバルコンフィグモードに戻ります。

＜本装置B＞
 1    (config)# rip yes
      [rip]
 2    (config)# broadcast
      [rip]
 3    (config)# defaultmetric 3
      [rip]
 4    (config)# interface all
      [rip interface all]
 5    (config)# noripin
      [rip interface all]
 6    (config)# noripout
      [rip interface all]
 7    (config)# exit
      [rip]
 8    (config)# interface 10.1.1.3
      [rip interface 10.1.1.3]
 9    (config)# ripin
      [rip interface 10.1.1.3]
10    (config)# ripout
      [rip interface 10.1.1.3]
11    (config)# exit
      [rip]
12    (config)# exit
13    (config)# static
      [static]
14    (config)# 10.3.1.0/24 gateway 10.2.2.3 bfd
      [static]
15    (config)# 10.4.1.0/24 gateway 10.2.2.4 bfd
      [static]
16    (config)# bfd-gateway 10.2.2.3
      [static bfd-gateway 10.2.2.3]
17    (config)# detect-multi 4
      [static bfd-gateway 10.2.2.3]
18    (config)# min-interval 250
      [static bfd-gateway 10.2.2.3]
19    (config)# exit
      [static]
20    (config)# bfd-gateway 10.2.2.4
      [static bfd-gateway 10.2.2.4]
21    (config)# detect-multi 4
      [static bfd-gateway 10.2.2.4]
22    (config)# min-interval 250
      [static bfd-gateway 10.2.2.4]
23    (config)# exit
      [static]
24    (config)# exit
25    (config)# export proto rip
      [export proto rip]
26    (config)# proto static
      [export proto rip proto static]
27    (config)# exit
      [export proto rip]
28    (config)# exit

表9-11　本装置Bのコンフィグレーション解説

解説番号 解説
1 RIPプロトコルを動作させることを定義します。
ripモードに移行します。
2 経路変化を早期に通知するためにアップ状態のインタフェースが一つの場合でもRIPパケットを通知するようbroadcastサブコマンドを定義します。
3 RIPで広告するスタティック経路のメトリック値を3とすることを定義します。これによって，サーバでは本装置Aより広告されたメトリックの小さい経路を優先します。
4 全インタフェースに動作情報を設定することを定義します。
rip interfaceモードに移行します。
5，6 全インタフェースにRIPパケットの送受信をしないことを定義します。
7 rip interfaceモードからripモードに戻ります。
8 インタフェース10.1.1.3に動作情報を設定することを定義します。
rip interfaceモードに移行します。
9，10 インタフェース10.1.1.3にRIPパケットの送受信をすることを定義します。
11〜28 ＜本装置A＞の解説番号11〜28に同じ

＜本装置C＞
 1    (config)# static
      [static]
 2    (config)# 10.1.1.0/24 gateway 10.2.1.1 10.2.2.1 bfd
      [static]
 3    (config)# bfd-gateway 10.2.1.1
      [static bfd-gateway 10.2.1.1]
 4    (config)# detect-multi 4
      [static bfd-gateway 10.2.1.1]
 5    (config)# min-interval 250
      [static bfd-gateway 10.2.1.1]
 6    (config)# exit
      [static]
 7    (config)# bfd-gateway 10.2.2.1
      [static bfd-gateway 10.2.2.1]
 8    (config)# detect-multi 4
      [static bfd-gateway 10.2.2.1]
 9    (config)# min-interval 250
      [static bfd-gateway 10.2.2.1]
10    (config)# exit
      [static]
11    (config)# exit

＜本装置D＞
 1    (config)# static
      [static]
 2    (config)# 10.1.1.0/24 gateway 10.2.1.1 10.2.2.1 bfd
      [static]
 3    (config)# bfd-gateway 10.2.1.1
      [static bfd-gateway 10.2.1.1]
 4    (config)# detect-multi 4
      [static bfd-gateway 10.2.1.1]
 5    (config)# min-interval 250
      [static bfd-gateway 10.2.1.1]
 6    (config)# exit
      [static]
 7    (config)# bfd-gateway 10.2.2.1
      [static bfd-gateway 10.2.2.1]
 8    (config)# detect-multi 4
      [static bfd-gateway 10.2.2.1]
 9    (config)# min-interval 250
      [static bfd-gateway 10.2.2.1]
10    (config)# exit
      [static]
11    (config)# exit

表9-12　本装置C／Dのコンフィグレーション解説

解説番号 解説
1 スタティック経路を使用することを定義します。
staticモードに移行します。
2 サーバへのスタティック経路を定義します。本装置Aを本装置Bより優先するために，本装置Aヘのゲートウェイアドレスを先に定義します。また，スタティック経路のゲートウェイに対してBFDを使用して障害監視することを指定します。
3〜5 ゲートウェイ10.2.1.1に対するBFD障害監視で，受信監視時間を決定する乗数を4（回），最小送信間隔，最小受信間隔を250ミリ秒とすることを定義します。
6 static bfd-gatewayモードからstaticモードに戻ります。
7〜9 ゲートウェイ10.2.2.1に対するBFD障害監視で，受信監視時間を決定する乗数を4（回），最小送信間隔，最小受信間隔を250ミリ秒とすることを定義します。
10 static bfd-gatewayモードからstaticモードに戻ります。
11 staticモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置A＞
rip yes
  broadcast
  defaultmetric 2
  interface all
    noripin
    noripout
  interface 10.1.1.2
    ripin
    ripout
!
static
  10.3.1.0/24 gateway 10.2.1.2 bfd
  10.4.1.0/24 gateway 10.2.1.4 bfd
  bfd-gateway 10.2.1.2
    detect-multi 4
    min-interval 250
  bfd-gateway 10.2.1.4
    detect-multi 4
    min-interval 250
!
export proto rip
  proto static

＜本装置B＞
rip yes
  broadcast
  defaultmetric 3
  interface all
    noripin
    noripout
  interface 10.1.1.3
    ripin
    ripout
!
static
  10.3.1.0/24 gateway 10.2.2.3 bfd
  10.4.1.0/24 gateway 10.2.2.4 bfd
  bfd-gateway 10.2.2.3
    detect-multi 4
    min-interval 250
  bfd-gateway 10.2.2.4
    detect-multi 4
    min-interval 250
!
export proto rip
  proto static

＜本装置C＞
static
  10.1.1.0/24 gateway 10.2.1.1 10.2.2.1 bfd
  bfd-gateway 10.2.1.1
    detect-multi 4
    min-interval 250
  bfd-gateway 10.2.2.1
    detect-multi 4
    min-interval 250

＜本装置D＞
static
  10.1.1.0/24 gateway 10.2.1.1 10.2.2.1 bfd
  bfd-gateway 10.2.1.1
    detect-multi 4
    min-interval 250
  bfd-gateway 10.2.2.1
    detect-multi 4
    min-interval 250
