コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
DHCPクライアントに対してIPアドレスを配布した際に,クライアントのDNSレコードを認証が必要なDynamicDNSサーバに通知する例を示します。
(2) 構成図と設定条件
- [構成図]

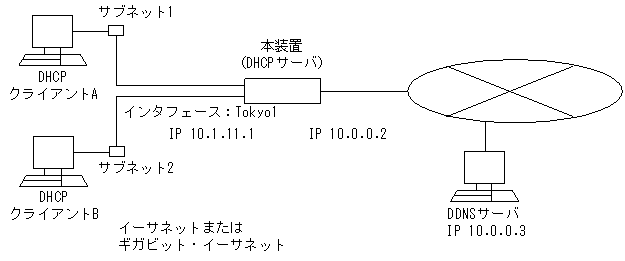

図8-23 構成図
- [設定条件]
- 本装置のインタフェース(インタフェース名Tokyo1)からの配布アドレス範囲を10.1.11.100〜10.1.11.199とし,ルータアドレスを10.1.11.1とする。
- DHCPクライアントは,ドメインネームサフィックスとしてtokyo.netを使用し,DNSサーバとして10.0.0.3を使用する。
- DHCPクライアントは,本装置をルータとして使用する(デフォルトルータが本装置)。
- DynamicDNSはDNS更新を受け付ける際に,キー名称「tokyo.key」,HMAC-MD5の認証キー「ZI7P+lPR8FIC6Yjws8zLKuQYsiJSQKISzGCx/lbySLnoAd6iFo0oiAGcWjn1Qf9hLy6/TvPWVEPaKzIdQEtRuw==」を要求するものとする。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置>
1 (config)# dhcp interface Tokyo1 2 (config)# dhcp subnet 10.1.11.0/24 [dhcp subnet 10.1.11.0/24] 3 (config)# range 10.1.11.100 10.1.11.199 [dhcp subnet 10.1.11.0/24] 4 (config)# option routers 10.1.11.1 [dhcp subnet 10.1.11.0/24] 5 (config)# exit 6 (config)# dhcp option domain-name tokyo.net 7 (config)# dhcp option domain-name-servers 10.0.0.3 8 (config)# key tokyo.key [key tokyo.key] 9 (config)# secret-hmac-md5 "ZI7P+lPR8FIC6Yjws8zLKuQYsiJSQKISzGCx/ lbySLnoAd6iFo0oiAGcWjn1Qf9hLy6/TvPWVEPaKzIdQEtRuw==" [key tokyo.key] 10 (config)# exit 11 (config)# dhcp zone tokyo.net. [dhcp zone tokyo.net.] 12 (config)# primary 10.0.0.3 [dhcp zone tokyo.net.] 13 (config)# key tokyo.key [dhcp zone tokyo.net.] 14 (config)# exit 15 (config)# dhcp zone 11.1.10.in-addr.arpa. [dhcp zone 11.1.10.in-addr.arpa.] 16 (config)# primary 10.0.0.3 [dhcp zone 11.1.10.in-addr.arpa.] 17 (config)# key tokyo.key [dhcp zone 11.1.10.in-addr.arpa.] 18 (config)# exit 19 (config)# dhcp ddns-update-enable表8-27 本装置のコンフィグレーション解説
解説番号 解説 1 IP情報で定義したインタフェースTokyo1に対してDHCPサーバ機能の割り当てを行います。 2〜5 DHCPクライアントがあるネットワークのサブネット(10.1.11.0/24)に対して,そのネットワークに接続されるクライアントに割り付けるIPアドレスを10.1.11.100から10.1.11.199まで設定します。また,このネットワーク上のDHCPクライアントは,デフォルトルータとして本装置を使用します。 6,7 本装置に接続されるクライアントに対して,ドメイン(tokyo.net)とDNSサーバアドレス(10.0.0.3)を指定します。 8〜10 DNS認証キー情報tokyo.keyに対してHMAC-MD5で作成されたキーを指定します。 11〜14 正引きドメインtokyo.net.に対するゾーン情報を設定し,DynamicDNSサーバに10.0.0.3を設定します。また,認証キーにはtokyo.keyで設定した情報を使用します。 15〜18 逆引きドメイン11.1.10.in-addr.arpa.に対するゾーン情報を設定し,DynamicDNSサーバに10.0.0.3を設定します。また,認証キーにはtokyo.keyで設定した情報を使用します。 19 DynamicDNS連携を有効にします。
- [コンフィグレーションの表示]
- <本装置>
dhcp interface Tokyo1 dhcp ddns-update-enable dhcp option domain-name tokyo.net dhcp option domain-name-servers 10.0.0.3 dhcp dhcp subnet 10.1.11.0/24 range 10.1.11.100 10.1.11.199 option routers 10.1.11.1 dhcp tokyo.key secret-hmac-md5 "ZI7P+lPR8FIC6Yjws8zLKuQYsiJSQKISzGCx/ lbySLnoAd6iFo0oiAGcWjn1Qf9hLy6/TvPWVEPaKzIdQEtRuw==" dhcp zone tokyo.net. primary 10.0.0.3 key tokyo.key dhcp zone 11.1.10.in-addr.arpa. primary 10.0.0.3 key tokyo.key
