コンフィグレーションガイド
- <この項の構成>
- (1) 設定内容の概要
- (2) 構成図と設定条件
- (3) コンフィグレーション例
(1) 設定内容の概要
リレーエージェント経由で一つのサブネットに収容された複数のDHCPクライアントに対してDHCPサーバのサービスを提供する例を示します。
(2) 構成図と設定条件
- [構成図]

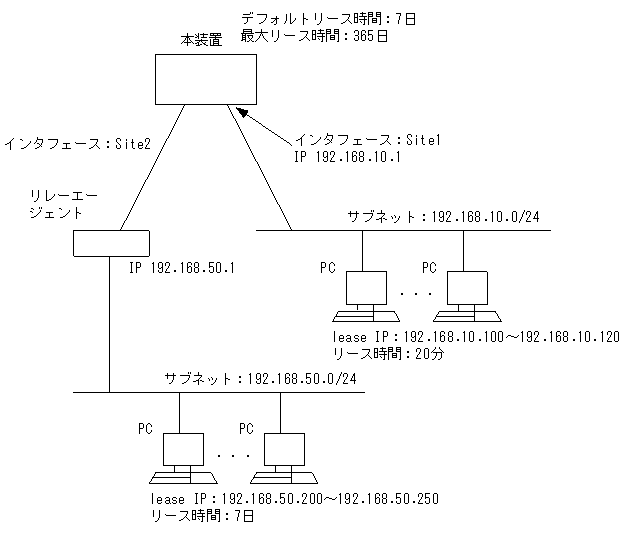

図8-21 構成図
- [設定条件]
- 本装置のインタフェース(インタフェース名Site1)から直結のDHCPクライアントへの配布アドレス範囲を192.168.10.100〜192.168.10.120とする。
- サブネット192.168.10.0/24のネットワークのDHCPクライアントへの配布アドレスのデフォルトリース時間を20分,最大リース時間を365日とする。またDHCPクライアントは,本装置をルータとして使用する(デフォルトルータが本装置)。
- 本装置のインタフェース(インタフェース名Site2)からDHCPリレーエージェント経由のDHCPクライアントへの配布アドレス範囲を192.168.50.200〜192.168.50.250とする。
- サブネット192.168.50.0/24のネットワークのDHCPクライアントへの配布アドレスのデフォルトリース時間を7日,最大リース時間を365日とする。またDHCPクライアントは,DHCPリレーエージェントとなる装置をルータとして使用する(デフォルトルータがDHCPリレーエージェント装置)。
(3) コンフィグレーション例
- [コマンドによる設定]
- <本装置>
1 (config)# dhcp interface Site1 2 (config)# dhcp interface Site2 3 (config)# dhcp subnet 192.168.10.0/24 [dhcp subnet 192.168.10.0/24] 4 (config)# range 192.168.10.100 192.168.10.120 [dhcp subnet 192.168.10.0/24] 5 (config)# default-lease-time min 20 [dhcp subnet 192.168.10.0/24] 6 (config)# option routers 192.168.10.1 [dhcp subnet 192.168.10.0/24] 7 (config)# exit 8 (config)# dhcp subnet 192.168.50.0/24 [dhcp subnet 192.168.50.0/24] 9 (config)# range 192.168.50.200 192.168.50.250 [dhcp subnet 192.168.50.0/24] 10 (config)# option routers 192.168.50.1 [dhcp subnet 192.168.50.0/24] 11 (config)# exit 12 (config)# dhcp default-lease-time day 7 13 (config)# dhcp max-lease-time day 365表8-25 本装置のコンフィグレーション解説
解説番号 解説 1 IP情報で定義したインタフェースSite1に対してDHCPサーバ機能の割り当てを行います。 2 IP情報で定義したインタフェースSite2に対してDHCPサーバ機能の割り当てを行います。 3〜7 DHCPクライアントがあるネットワークのサブネット(192.168.10.0/24)に対して,そのネットワークに接続されるクライアントに割り付けるIPアドレスを192.168.10.100から192.168.10.120まで設定します。本サブネット上のDHCPクライアントのリース時間を20分で個別定義します。また,このネットワーク上のDHCPクライアントは,デフォルトルータとして本装置を使用します。 8〜11 DHCPリレーエージェント経由で接続されるDHCPクライアントがあるネットワークのサブネット(192.168.50.0/24)に対して,そのネットワークに接続されるクライアントに割り付けるIPアドレスを設定します。本サブネット上のDHCPクライアントのリース時間は,本装置全体に設定するデフォルトリース時間7日を使用するので,ここでは定義しません(解説番号12参照)。また,このネットワーク上のDHCPクライアントは,デフォルトルータとしてDHCPリレーエージェント装置を使用します。 12 本装置全体に設定するデフォルトリース時間(7日)を定義します。 13 本装置全体に設定する最大リース時間(365日)を定義します。
- [コンフィグレーションの表示]
- <本装置>
dhcp interface Site1 dhcp interface Site2 dhcp default-lease-time day 7 dhcp max-lease-time day 365 dhcp subnet 192.168.10.0/24 range 192.168.10.100 192.168.10.120 default-lease-time min 20 option routers 192.168.10.1 dhcp subnet 192.168.50.0/24 range 192.168.50.200 192.168.50.250 option routers 192.168.50.1
