8.2.2　特定端末宛通信を禁止する

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　コンフィグレーション例

(1)　設定内容の概要

特定端末宛の通信を禁止する場合のNullインタフェースコンフィグレーションの例を示します。

• 事業所BからネットワークC上の端末X間の通信をすべて禁止します。
• 事業所A-B間の通信，および事業所B-C間の端末X以外の通信は可能とします。

(2)　構成図と設定条件

［構成図］

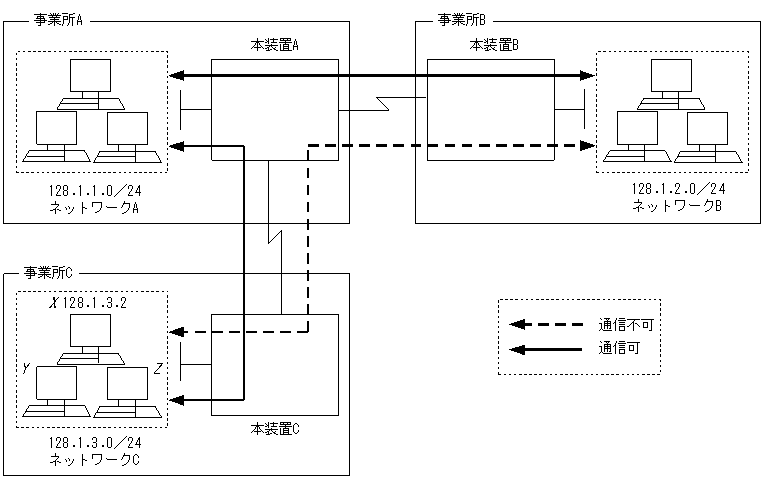

図8-10　構成図

［設定条件］

Nullインタフェースコンフィグレーション設定例を示します。

1. 本装置Bを経由する端末X（128.1.3.2/32）宛の通信を禁止します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置B＞

 1    (config)# ip null
 2    (config)# static
      [static]
 3    (config)# 128.1.3.2 masklen 32 interface null
      [static]
 4    (config)# exit
 5    (config)# apply

表8-11　本装置Bのコンフィグレーション解説

解説番号	解説
1	Nullインタフェース使用を定義します。
2	スタティック経路を使用します。 staticモードに移行します。
3	128.1.3.2/32の端末宛のパケットをすべて廃棄するため，出力先インタフェースがNullのスタティック経路情報を設定します。
4	staticモードからグローバルコンフィグモードに戻ります。
5	解説番号3で設定したスタティック経路情報の変更内容を反映します。

［コンフィグレーションの表示］

＜本装置B＞

ip null
!
static
  128.1.3.2 masklen 32 interface null
