コンフィグレーションガイド

7.1.1　IPv4ネットワークのTag-VLAN連携

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　コンフィグレーション例

(1)　設定内容の概要

Tag-VLAN連携を定義する例を示します。

• Tag-VLAN連携による中継を本装置で行うことによって，本装置が持つ強力な諸機能（QoS／フィルタリング機能，統計情報収集機能など）がLAN Switchで構成されるネットワークでも使用できます。
• VLANドメインから非VLANドメインへの通信，非VLANドメインからVLANドメインへの通信などのVLANドメインと非VLANドメインの直接通信ができます。

(2)　構成図と設定条件

［構成図］

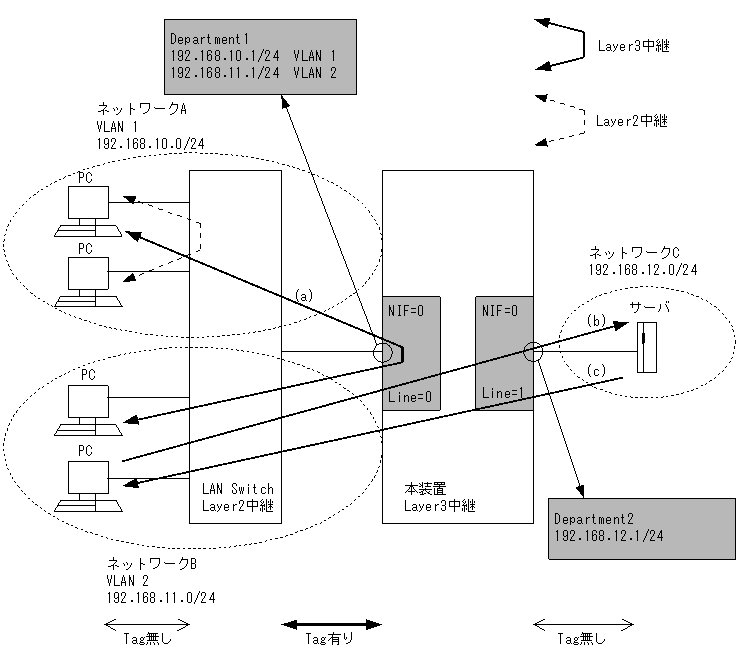

図7-1　構成図

［設定条件］

1. NIF番号0にイーサネットのNIFが実装されています。Line番号0に192.168.10.0/24 vlan 1，192.168.11.0/24 vlan 2のネットワークを接続します。
2. NIF番号0にイーサネットのNIFが実装されています。Line番号1に192.168.12.0/24のネットワークを接続します。

ネットワークAからネットワークB（またはその逆）へフレームを送る場合，およびネットワークBからネットワークCへフレームを送る場合，本装置による中継はLayer3中継（異なるサブネット間の中継）になります。

本装置がサポートするTag-VLAN連携の中継は次の3種類です（(a)，(b)，(c)は「図7-1　構成図」のフレームの流れを示します）。

1. Tag付きフレームの受信（VLAN ID=1） -> Tag付きフレームの送信（VLAN ID=2）…(a)
2. Tag付きフレームの受信（VLAN ID=2） -> Tagの削除 -> Tag無しフレームの送信…(b)
3. Tag無しフレームの受信 -> Tagの付加 -> Tag有りフレームの送信（VLAN ID=2）…(c)

Tag-VLAN連携を複数設定することで，一つのポートに最大4095のVLANを収容できます。「図7-1　構成図」の場合，ネットワークA（VLAN ID=1）とネットワークB（VLAN ID=2）を接続しているインタフェースには二つのVLANを設定します。

［定義上の注意事項］

1. 同一物理ポートに同一VLAN IDおよび複数のuntaggedを定義することはできません。
2. コンフィグレーションで設定した内容（VLAN ID指定，またはuntagged指定）と異なるフレームを受信した場合，本装置は受信したフレームは廃棄します。

(3)　コンフィグレーション例

［コマンドによる設定］

＜本装置＞

 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# vlan vlan1 1
      [vlan vlan1]
 3    (config)# ip 192.168.10.1/24
      [vlan vlan1]
 4    (config)# exit
      [line Department1]
 5    (config)# vlan vlan2 2
      [vlan vlan2]
 6    (config)# ip 192.168.11.1/24
      [vlan vlan2]
 7    (config)# exit
      [line Department1]
 8    (config)# exit
 9    (config)# line Department2 ethernet 0/1
      [line Department2]
10    (config)# ip 192.168.12.1/24
      [line Department2]
11    (config)# exit

表7-1　本装置のコンフィグレーション解説

解説番号	解説
1	NIF番号0，Line番号0にインタフェース名Department1のイーサネットインタフェースを定義します。 lineモードに移行します。
2	本装置のインタフェース名Department1にvlan1を定義します。 vlanモードに移行します。
3	vlan1にIPアドレス192.168.10.1/24を設定します。
4	vlanモードからlineモードに戻ります。
5	本装置のインタフェース名Department1にvlan2を定義します。 vlanモードに移行します。
6	vlan2にIPアドレス192.168.11.1/24を設定します。
7	vlanモードからlineモードに戻ります。
8	lineモードからグローバルコンフィグモードに戻ります。
9	NIF番号0，Line番号1にインタフェース名Department2のイーサネットインタフェースを定義します。 lineモードに移行します。
10	本装置のインタフェース名Department2のIPアドレスに192.168.12.1/24を設定します。
11	lineモードからグローバルコンフィグモードに戻ります。

［コンフィグレーションの表示］

＜本装置＞

line Department1 ethernet 0/0
  vlan vlan1 1
    ip 192.168.10.1/24
  vlan vlan2 2
    ip 192.168.11.1/24
!
line Department2 ethernet 0/1
  ip 192.168.12.1/24
