2.3.2 適用例

設定パターンごとのDSドメイン内の本装置の位置づけと想定される適用例を,次に示します。

<この項の構成>
(1) パターン1の適用例
(2) パターン2の適用例
(3) パターン3の適用例

(1) パターン1の適用例

ネットワークマーキングを行うときの入力側バウンダリノードで,DSドメイン外からのフローに対して対応するDSCPをマーキングし,マーキングした単位に帯域監視を行う場合に,パターン1を使用します。本装置の位置づけと適用例を次の図に示します。

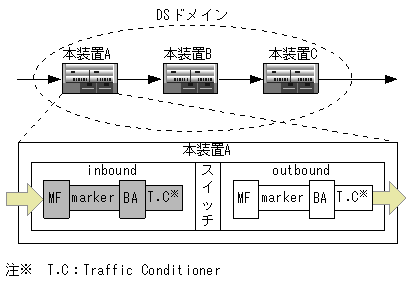

図2-7 本装置の位置づけと適用例(パターン1)

[図データ]

(2) パターン2の適用例

ユーザマーキングを行うときの入力側バウンダリノードで,DSCP単位に帯域監視を行う場合に,パターン2を使用します。また,ネットワークマーキングでDSCPのマーキングを行わない場合もこのパターンを使用します。本装置の位置づけと適用例を次の図に示します。

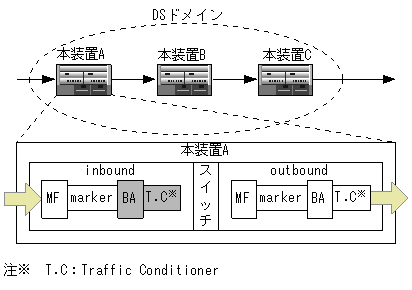

図2-8 本装置の位置づけと適用例(パターン2)

[図データ]

(3) パターン3の適用例

ユーザマーキングを行うときの入力側バウンダリノードで,DSCP単位に帯域監視を行う場合に,パターン3を使用します。また,ネットワークマーキングでDSCPのマーキングを行わない場合もこのパターンを使用します。本装置の位置づけと適用例を次の図に示します。

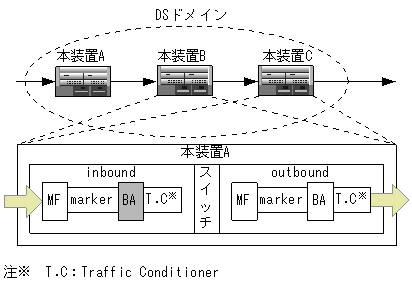

図2-9 本装置の位置づけと適用例(パターン3)

[図データ]
