17.5.1 MPLSのパケットフォーマット

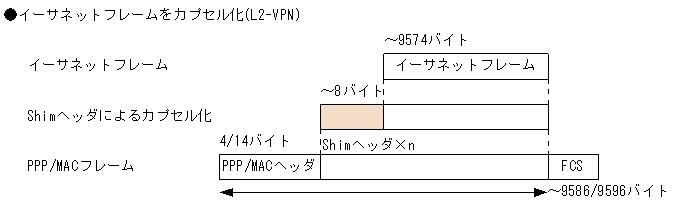

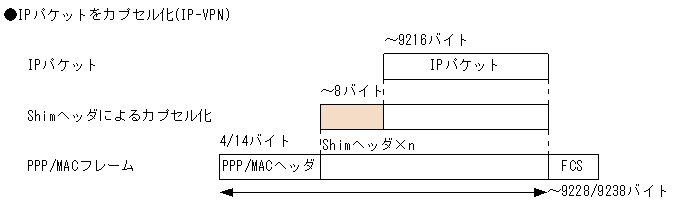

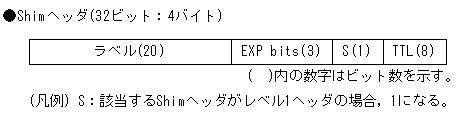

LSPを認識するために,入口エッジルータは隣接LSRにパケットを送出するためのレイヤ2ヘッダと,カプセル化を行うデータの間に「Shimヘッダ(4バイト,本装置の場合は最大2個)」を挿入します。IPパケットおよびイーサネットフレームをShimヘッダでカプセル化する場合のパケットフォーマットを次の図に示します。

図17-3 MPLSのパケットフォーマット

[図データ]

[図データ]

[図データ]
