show qos queueing

装置に設定されているすべての送受信キューの情報を表示します。

トラフィックの状態を監視するために，以下を表示します。

• 優先度キューのキュー長
• キュー長の最大値
• キューに積んだパケット数
• キューに積んだバイト数
• 各項目の合計の統計情報

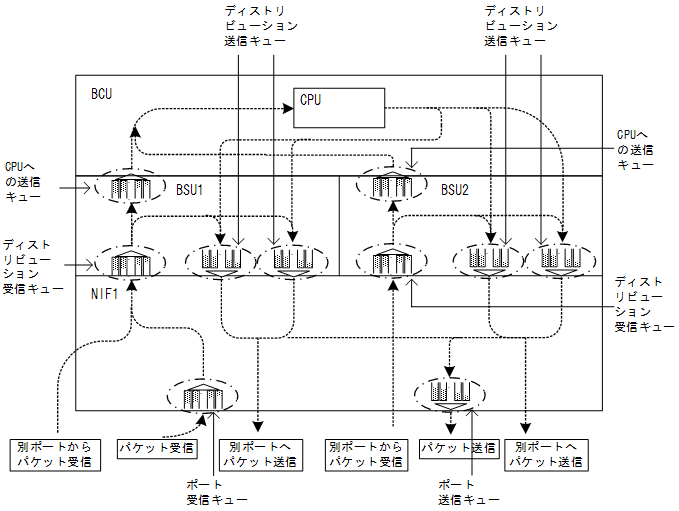

  図4-12　表示対象キュー（NK1GS-8M以外）【AX6700S】

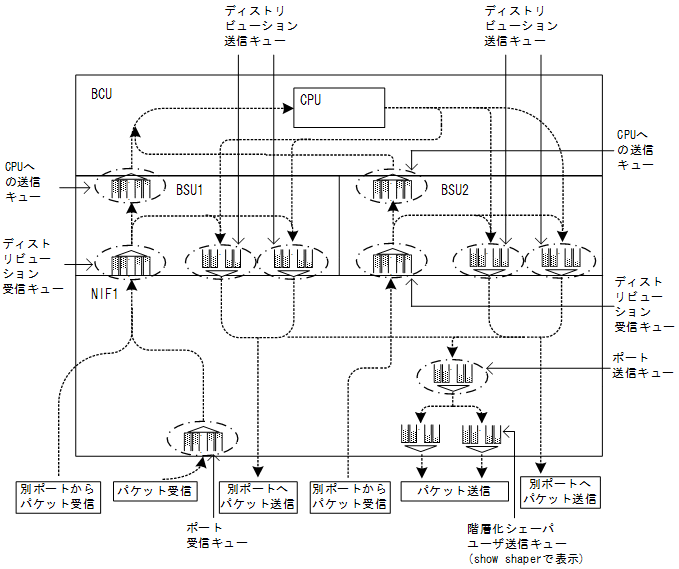

  図4-13　表示対象キュー（NK1GS-8M）【AX6700S】

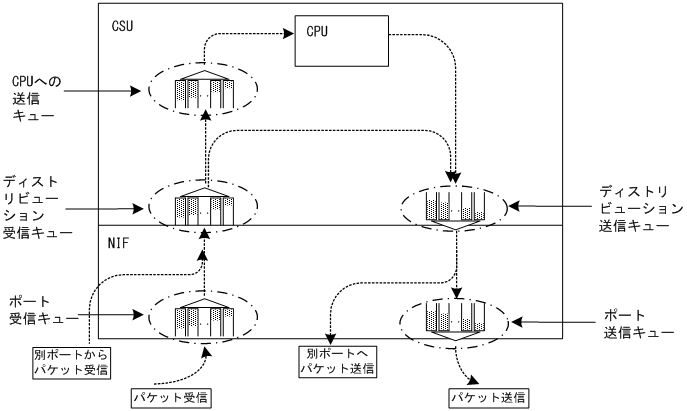

  図4-14　表示対象キュー（NK1GS-8M以外）【AX6600S】

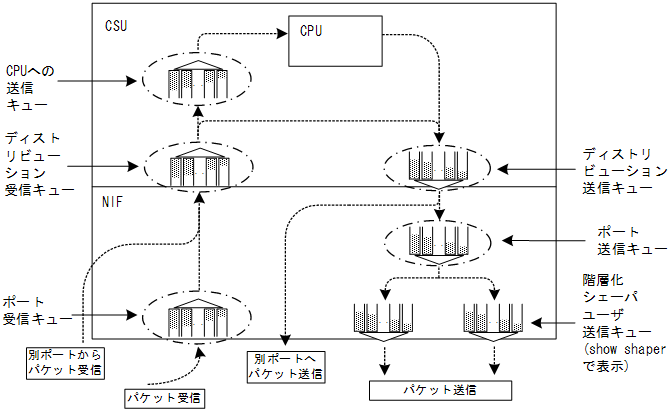

  図4-15　表示対象キュー（NK1GS-8M）【AX6600S】

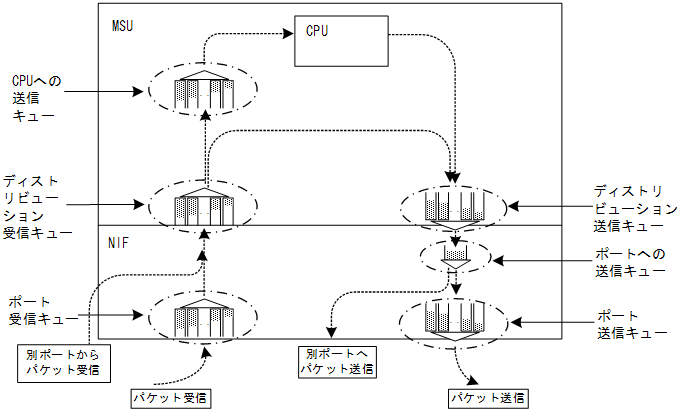

  図4-16　表示対象キュー（NH1GS-6M，NH10G-1RX以外）【AX6300S】

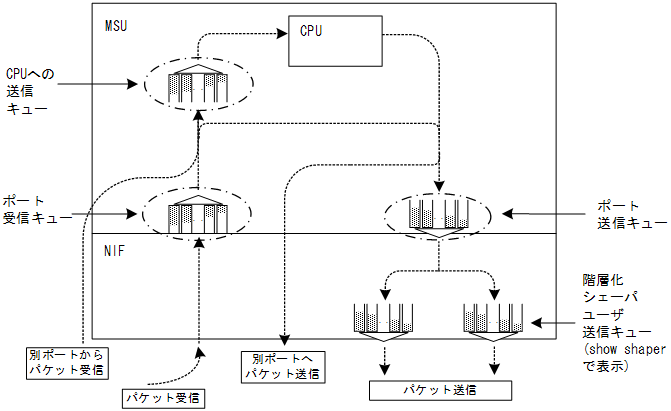

  図4-17　表示対象キュー（NH1GS-6M）【AX6300S】

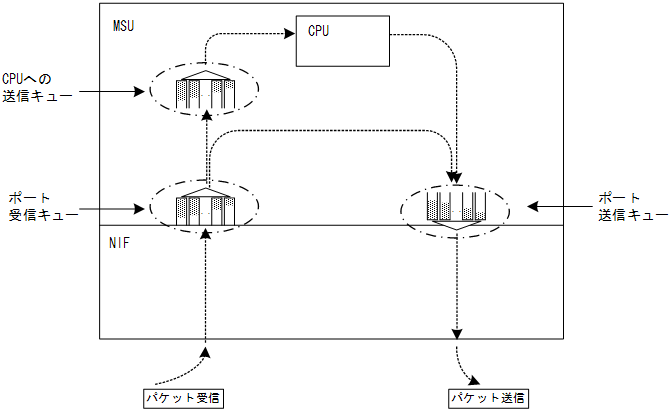

  図4-18　表示対象キュー（NH10G-1RX）



［入力形式］

show qos queueing [<port list> [{inbound | outbound}]]

［入力モード］

一般ユーザモードおよび装置管理者モード

［パラメータ］

<port list>

ポート番号をリスト形式で指定します。リストに指定したポートを一つ以上含むディストリビューション送受信キューとポート送受信キューの情報をすべて表示します^※。<port list>の指定方法および値の指定範囲については，「パラメータに指定できる値」を参照してください。

注※　CPUへの送信キューは表示されません。

本パラメータ省略時の動作

次の情報を表示します。

• CPUへの送信キュー
• 装置に実装されているすべてのディストリビューション送受信キュー
• 装置に実装されているすべてのポート送受信キュー

{inbound | outbound}

受信キューまたは送信キューを指定します。<port list>を指定した場合だけ指定できます。

inbound

受信キューの情報を表示します。

outbound

送信キューの情報を表示します。

本パラメータ省略時の動作

受信キューと送信キューの情報を表示します。

［実行例］

• 全送受信キューの情報表示例を次に示します。


  図4-19　全送受信キューの情報表示結果【AX6700S】【AX6600S】

  > show qos queueing
  Date 20XX/04/16 12:00:00 UTC
  BSU1:To-CPU
   Max_Queue=16
    Queue1: Qlen=0, Peak_Qlen=0, Limit_Qlen=1023
     discard           send_pkt        discard_pkt      send_byte
     1                        0                  0              -
     2                        0                  0              -
     3                        0                  0              -
     4                        0                  0              -
     total                    0                  0              0
                                  :
                                  :
  BSU1:NIF1/Port1-24 (Distribution_Queue1, outbound)
   Max_Queue=8
    Queue1: Qlen=0, Peak_Qlen=0, Limit_Qlen=2047
     discard           send_pkt        discard_pkt      send_byte
     1                        0                  0              -
     2                        0                  0              -
     3                        0                  0              -
     4                        0                  0              -
     total                    0                  0              0
                                  :
                                  :
  BSU1:NIF1/Port1-24 (Distribution_Queue2, outbound)
   Max_Queue=8
    Queue1: Qlen=0, Peak_Qlen=2, Limit_Qlen=2047
     discard           send_pkt        discard_pkt      send_byte
     1                        0                  0              -
     2                        0                  0              -
     3                        0                  0              -
     4                  1594804                  0              -
     total              1594804                  0        2308.7M
                                  :
                                  :
  NIF1/Port1 (outbound)
   Max_Queue=8, Rate=100Mbit/s, Schedule_mode=pq
    Queue1: Qlen=32, Peak_Qlen=255, Limit_Qlen=255, Drop_mode=tail_drop
                       send_pkt        discard_pkt      send_byte
     total               813432                 85        1174.4M
                                  :
                                  :
  BSU1:NIF1/Port1,3,5,7,9,11,13,15,17,19,21,23 (Distribution_Queue, inbound)
   Max_Queue=1
    Queue1: Qlen=0, Peak_Qlen=1, Limit_Qlen=127
                       send_pkt        discard_pkt      send_byte
     total                    8                  0            480

  NIF1/Port1 (inbound)
   Max_Queue=1
    Queue1: Qlen=0, Peak_Qlen=1, Limit_Qlen=63
     discard           send_pkt        discard_pkt      send_byte
     1                        8                  0              -
     2                        0                  0              -
     total                    8                  0            480
                                  :
                                  :
  NIF1/Port24 (inbound)
   Max_Queue=1
    Queue1: Qlen=0, Peak_Qlen=1, Limit_Qlen=63
     discard           send_pkt        discard_pkt      send_byte
     1                        4                  0              -
     2                        0                  0              -
     total                    4                  0            240
  >
  注
  　統計カウンタの存在しない項目は"-"表示となります。
  　AX6600Sで実行した場合，BSUで表示されている個所はCSUで表示されます。

  図4-20　全送受信キューの情報表示結果【AX6300S】

  > show qos queueing
  Date 20XX/04/16 12:00:00 UTC
  To-CPU
   Max_Queue=8
    Queue1: Qlen=0, Peak_Qlen=384, Limit_Qlen=1023
     discard           send_pkt        discard_pkt      send_byte
     1                    93411            3165766              -
     2                        0                  0              -
     3                        0                  0              -
     4                        0                  0              -
     total                93411            3165766          14.5M
                                  :
                                  :
  NIF1/Port1-24 (Distribution_Queue, outbound)
   Max_Queue=8
    Queue1: Qlen=0, Peak_Qlen=2, Limit_Qlen=2047
     discard           send_pkt        discard_pkt      send_byte
     1                        0                  0              -
     2                        0                  0              -
     3                        0                  0              -
     4                  6405232                  0              -
     total              6405232                  0        9272.7M
                                  :
                                  :
  To_Port_Queue
                                discard_pkt
     To NIF1/Port 1- 4                    0
     To NIF1/Port 5- 8                    0
     To NIF1/Port 9-12                    0
     To NIF1/Port13-16                    0
     To NIF1/Port17-20                    0
     To NIF1/Port21-24                    0

  NIF1/Port1 (outbound)
   Max_Queue=8, Rate=100Mbit/s, Schedule_mode=pq
    Queue1: Qlen=0, Peak_Qlen=51, Limit_Qlen=255, Drop_mode=tail_drop
                       send_pkt        discard_pkt      send_byte
     total              3203665                  0        4625.6M
                                  :
                                  :
  NIF1/Port1-24 (Distribution_Queue, inbound)
   Max_Queue=1
    Queue1: Qlen=0, Peak_Qlen=2, Limit_Qlen=127
                       send_pkt        discard_pkt      send_byte
     total             34877867                  0          38.1G

  NIF1/Port1 (inbound)
   Max_Queue=1
    Queue1: Qlen=0, Peak_Qlen=1, Limit_Qlen=255
     discard           send_pkt        discard_pkt      send_byte
     1                      192                  0              -
     2                        0                  0              -
     total                  192                  0          15.8k
                                  :
                                  :
  NIF1/Port24 (inbound)
   Max_Queue=1
    Queue1: Qlen=0, Peak_Qlen=1, Limit_Qlen=255
     discard           send_pkt        discard_pkt      send_byte
     1                      192                  0              -
     2                        0                  0              -
     total                  192                  0          15.8k
  >
  注　統計カウンタの存在しない項目は"-"表示となります。

［表示説明］

表4-4　統計情報表示内容【AX6700S】【AX6600S】

表示項目	表示内容
	詳細情報		意味
インタフェース情報	NIF<nif no.>/Port<port no.> (outbound)		ポート送信キュー
	NIF<nif no.>/Port<port no.>-<port no.> (outbound)		ポート送信キュー
	NIF<nif no.>/Port<port no.> (inbound)		ポート受信キュー
	NIF<nif no.>/Port<port no.>-<port no.> (inbound)		ポート受信キュー
	AX6700Sの場合	BSU<bsu no.>:NIF<nif no.>/Port<port no.> (Distribution_Queue1, outbound)	ディストリビューション送信キュー1
		BSU<bsu no.>:NIF<nif no.>/Port<port no.>-<port no.> (Distribution_Queue1, outbound)	ディストリビューション送信キュー1
		BSU<bsu no.>:NIF<nif no.>/Port<port no.> (Distribution_Queue2, outbound)	ディストリビューション送信キュー2
		BSU<bsu no.>:NIF<nif No.>/Port<port no.>- <port no.> (Distribution_Queue2, outbound)	ディストリビューション送信キュー2
		BSU<bsu no.>:NIF<nif no.>/Port<port no.>- <port no.> (Distribution_Queue, inbound)	BSUの負荷分散方式がポートごとの振り分け時のディストリビューション受信キュー※
		BSU<bsu no.>:NIF<nif no.>/Port<port no.>- <port no.> (Distribution_Queue1, inbound)	BSUの負荷分散方式が送信元MACアドレスごとの振り分け時のディストリビューション受信キュー1※
		BSU<bsu no.>:NIF<nif no.>/Port<port no.>- <port no.> (Distribution_Queue2, inbound)	BSUの負荷分散方式が送信元MACアドレスごとの振り分け時のディストリビューション受信キュー2※
		BSU<bsu no.>:To-CPU	CPUへの送信キュー
	AX6600Sの場合	CSU<csu no.>:NIF<nif no.>/Port<port no.> (Distribution_Queue, outbound)	ディストリビューション送信キュー
		CSU<csu no.>:NIF<nif no.>/Port<port no.>-<port no.> (Distribution_Queue, outbound)	ディストリビューション送信キュー
		CSU<csu no.>:NIF<nif no.>/Port<port no.> (Distribution_Queue, inbound)	ディストリビューション受信キュー
		CSU<csu no.>:NIF<nif no.>/Port<port no.>-<port no.> (Distribution_Queue, inbound)	ディストリビューション受信キュー
		CSU<csu no.>:To-CPU	CPUへの送信キュー
QoS情報	Max_Queue=<number of queue>		キューの数
	Rate=<rate>		レガシーシェーパ機能での動作中の帯域 オートネゴシエーション未解決（解決中を含む），または階層化シェーパNIFの場合：- 上記以外の場合は，レガシーシェーパのポート帯域制御の指定有無によって表示する帯域が異なります。 ポート帯域制御の指定がある場合：設定した帯域 ポート帯域制御の指定がない場合：回線速度
	Schedule_mode=<schedule mode>		スケジューリングのモードを表示します。スケジューリングについての詳細は，「コンフィグレーションガイド Vol.2　6.1.2 スケジューリング」を参照してください。
キュー情報	Queue<queue no.>:		キュー番号
	Qlen=<queue length>		キューのパケットバッファ使用数
	Peak_Qlen=<queue length>		キューのパケットバッファ過去最大使用数
	Limit_Qlen=<queue length>		キューのパケットバッファ使用数限界値
	Drop_mode=tail_drop		廃棄制御のモード：tail_drop
統計情報	discard		キューイング優先度 キューイング優先度数についての詳細は，コンフィグレーションガイド Vol.2　6.10 NIF種別と送信制御機能との対応の「コンフィグレーションガイド Vol.2　表6-34 NIF種別と送信制御機能との対応（2/3）」および「コンフィグレーションガイド Vol.2　表6-35 NIF種別と送信制御機能との対応（3/3）」の廃棄クラス数を参照してください。
	send_pkt		キューに積んだパケット数
	discard_pkt		キューに積まれずに廃棄したパケット数
	send_byte		キューに積んだパケットのバイト数（単位表記kは1024，Mは10242，Gは10243） MACヘッダからDATAおよびPADまで（FCSは含まない）を対象とします。
	total		各項目の合計（単位表記kは1024，Mは10242，Gは10243）

注※　ハッシュモード設定時には，各BSUに対応するポート番号が表示されます。

表4-5　統計情報表示内容【AX6300S】

表示項目	表示内容
	詳細情報	意味
インタフェース情報	NIF<nif no.>/Port<port no.> (outbound)	ポート送信キュー
	NIF<nif no.>/Port<port no.>-<port no.> (outbound)	ポート送信キュー
	NIF<nif no.>/Port<port no.> (inbound)	ポート受信キュー
	NIF<nif no.>/Port<port no.>-<port no.> (inbound)	ポート受信キュー
	NIF<nif no.>/Port<port no.>- <port no.> (Distribution_Queue, outbound)	ディストリビューション送信キュー
	NIF<nif no.>/Port<port no.>- <port no.> (Distribution_Queue, inbound)	ディストリビューション受信キュー
	To_Port_Queue To NIF<nif no.>/Port<port no.>- <port no.>	ポートへの送信キュー
	To-CPU	CPUへの送信キュー
QoS情報	Max_Queue=<number of queue>	キューの数
	Rate=<rate>	レガシーシェーパ機能での動作中の帯域 オートネゴシエーション未解決（解決中を含む），または階層化シェーパNIFの場合：- 上記以外の場合は，レガシーシェーパのポート帯域制御の指定有無によって表示する帯域が異なります。 ポート帯域制御の指定がある場合：設定した帯域 ポート帯域制御の指定がない場合：回線速度
	Schedule_mode=<schedule mode>	スケジューリングのモードを表示します。スケジューリングについての詳細は，「コンフィグレーションガイド Vol.2　6.1.2 スケジューリング」を参照してください。
キュー情報	Queue<queue no.>:	キュー番号
	Qlen=<queue length>	キューのパケットバッファ使用数
	Peak_Qlen=<queue length>	キューのパケットバッファ過去最大使用数
	Limit_Qlen=<queue length>	キューのパケットバッファ使用数限界値
	Drop_mode=tail_drop	廃棄制御のモード：tail_drop
統計情報	discard	キューイング優先度 キューイング優先度数についての詳細は，コンフィグレーションガイド Vol.2　6.10 NIF種別と送信制御機能との対応の「コンフィグレーションガイド Vol.2　表6-37 NIF種別と送信制御機能との対応（2/3）」および「コンフィグレーションガイド Vol.2　表6-38 NIF種別と送信制御機能との対応（3/3）」の廃棄クラス数を参照してください。
	send_pkt	キューに積んだパケット数
	discard_pkt	キューに積まれずに廃棄したパケット数
	send_byte	キューに積んだパケットのバイト数（単位表記kは1024，Mは10242，Gは10243） MACヘッダからDATAおよびPADまで（FCSは含まない）を対象とします。
	total	各項目の合計（単位表記kは1024，Mは10242，Gは10243）

［通信への影響］

なし

［応答メッセージ］

表4-6　show qos queueingコマンドの応答メッセージ一覧

メッセージ	内容
Can't execute this command in standby system.	本コマンドは待機系システムでは実行できません。
Can't execute.	コマンドを実行できません。 active状態のBSU，CSUまたはMSUがありません。一つ以上のBSU，CSUまたはMSUがactive状態であることを確認し再実行してください。
Illegal NIF -- <nif no.>.	指定NIF番号が不正です。指定パラメータを確認し再実行してください。 <nif no.> NIF番号
Illegal Port -- <port no.>.	指定ポート番号が不正です。指定パラメータを確認し再実行してください。 <port no.>ポート番号
No operational port.	実行できるポートがありません。指定したNIFがactive状態であることを確認し再実行してください。

［注意事項］

Queue8およびQueue16は廃棄専用キューです。例えば，次に示すフレームを廃棄した際に統計を加算します。

• スパニングツリーコンフィグレーションがない場合に，受信したBPDUフレーム
• IEEE802.1Xコンフィグレーションがない場合に，受信したEAPOLフレーム
