運用コマンドレファレンス Vol.1
筐体のファン，電源機構，温度の状態と累積稼働時間を表示します。
［入力形式］
show environment [temperature-logging]
［入力モード］
一般ユーザモードおよび装置管理者モード
［パラメータ］
- temperature-logging
- 装置が集計している温度履歴情報のうち，運用系システムの情報を表示します。
- 本パラメータ省略時の動作
- 装置の環境状態を表示します。
［実行例1］
運用状態の表示例を次に示します。
図10-16 運用状態の表示例【AX6700S】
> show environment Date 20XX/12/20 18:00:00 UTC Fan environment FAN1(1) : active FAN1(2) : active FAN1(3) : active FAN2(4) : active FAN2(5) : active FAN2(6) : active FAN3(7) : active FAN3(8) : active FAN3(9) : active FAN4(10): active FAN4(11): active FAN4(12): active Speed : normal Mode : 2 (cool) Power environment Power supply type： AC PS1 : active PS2 : active PS3 : active PS4 : active PS5 : notconnect PS6 : notconnect PS7 : notconnect PS8 : notconnect Temperature environment BCU1 Temperature : 36 degrees C BCU2 Temperature : 37 degrees C BSU1 Temperature : 32 degrees C BSU2 Temperature : 34 degrees C BSU3 Temperature : 31 degrees C NIF1 Temperature : 34 degrees C NIF2 Temperature : 32 degrees C NIF3 Temperature : 31 degrees C NIF4 Temperature : 30 degrees C NIF5 notconnect NIF6 notconnect NIF7 notconnect NIF8 notconnect Warning level ： normal Accumulated running time total caution BCU1 : 365 days and 18 hours : 10 days and 8 hours BCU2 : 365 days and 18 hours : 10 days and 8 hours BSU1 : 365 days and 18 hours : 10 days and 8 hours BSU2 : 365 days and 18 hours : 10 days and 8 hours BSU3 : 85 days and 18 hours : 0 days and 18 hours NIF1 : 365 days and 18 hours : 10 days and 8 hours NIF2 : 365 days and 18 hours : 10 days and 8 hours NIF3 : 128 days and 20 hours : 1 days and 4 hours NIF4 : 85 days and 11 hours : 0 days and 18 hours NIF5 : notconnect NIF6 : notconnect NIF7 : notconnect NIF8 : notconnect PS1 : 365 days and 18 hours : 10 days and 8 hours PS2 : 365 days and 18 hours : 10 days and 8 hours PS3 : 128 days and 20 hours : 1 days and 4 hours PS4 : 128 days and 20 hours : 1 days and 4 hours PS5 : notconnect PS6 : notconnect PS7 : notconnect PS8 : notconnect FAN1 : 365 days and 18 hours : 10 days and 8 hours FAN2 : 128 days and 20 hours : 1 days and 4 hours FAN3 : 365 days and 18 hours : 10 days and 8 hours FAN4 : 365 days and 18 hours : 10 days and 8 hours >図10-17 運用状態の表示例【AX6600S】
> show environment Date 20XX/12/20 18:00:00 UTC Fan environment FAN1(1) : active FAN1(2) : active FAN1(3) : active FAN2(4) : active FAN2(5) : active FAN2(6) : active FAN3(7) : active FAN3(8) : active FAN3(9) : active Speed : normal Mode : 1 (silent) Power environment Power supply type： AC PS1 : active PS2 : active PS3 : notconnect PS4 : notconnect PS5 : notconnect PS6 : notconnect Temperature environment CSU1 Temperature : 36 degrees C CSU2 Temperature : 37 degrees C NIF1 Temperature : 34 degrees C NIF2 Temperature : 32 degrees C NIF3 Temperature : 31 degrees C NIF4 Temperature : 30 degrees C NIF5 notconnect NIF6 notconnect NIF7 notconnect NIF8 notconnect Warning level ： normal Accumulated running time total caution CSU1 : 365 days and 18 hours : 10 days and 8 hours CSU2 : 365 days and 18 hours : 10 days and 8 hours NIF1 : 365 days and 18 hours : 10 days and 8 hours NIF2 : 365 days and 18 hours : 10 days and 8 hours NIF3 : 128 days and 20 hours : 1 days and 4 hours NIF4 : 85 days and 11 hours : 0 days and 18 hours NIF5 : notconnect NIF6 : notconnect NIF7 : notconnect NIF8 : notconnect PS1 : 365 days and 18 hours : 10 days and 8 hours PS2 : 365 days and 18 hours : 10 days and 8 hours PS3 : notconnect PS4 : notconnect PS5 : notconnect PS6 : notconnect FAN1 : 365 days and 18 hours : 10 days and 8 hours FAN2 : 128 days and 20 hours : 1 days and 4 hours FAN3 : 365 days and 18 hours : 10 days and 8 hours >図10-18 運用状態の表示例【AX6300S】
> show environment Date 20XX/12/20 18:00:00 UTC Fan environment FAN1(1) : active FAN1(2) : active FAN1(3) : active FAN2(4) : active FAN2(5) : active FAN2(6) : active FAN3(7) : active FAN3(8) : active FAN3(9) : active Speed : normal Mode : 2 (cool) Power environment Power supply type： AC PS1 : active PS2 : active PS3 : notconnect PS4 : notconnect PS5 : notconnect PS6 : notconnect Temperature environment MSU1 Temperature : 36 degrees C MSU2 Temperature : 37 degrees C NIF1 Temperature : 34 degrees C NIF2 Temperature : 32 degrees C NIF3 Temperature : 31 degrees C NIF4 Temperature : 30 degrees C NIF5 notconnect NIF6 notconnect NIF7 notconnect NIF8 notconnect Warning level ： normal Accumulated running time total caution MSU1 : 365 days and 18 hours : 10 days and 8 hours MSU2 : 365 days and 18 hours : 10 days and 8 hours NIF1 : 365 days and 18 hours : 10 days and 8 hours NIF2 : 365 days and 18 hours : 10 days and 8 hours NIF3 : 128 days and 20 hours : 1 days and 4 hours NIF4 : 85 days and 11 hours : 0 days and 18 hours NIF5 : notconnect NIF6 : notconnect NIF7 : notconnect NIF8 : notconnect PS1 : 365 days and 18 hours : 10 days and 8 hours PS2 : 365 days and 18 hours : 10 days and 8 hours PS3 : notconnect PS4 : notconnect PS5 : notconnect PS6 : notconnect FAN1 : 365 days and 18 hours : 10 days and 8 hours FAN2 : 128 days and 20 hours : 1 days and 4 hours FAN3 : 365 days and 18 hours : 10 days and 8 hours >
［表示説明1］
表10-15 show environmentコマンドの表示内容
表示項目 表示内容 表示詳細情報 Fan environment ファン情報 − FAN ファン動作状態 実装状態となっているファン番号
active：稼働中
fault：ファン障害発生中
notconnect：未実装Speed ファン回転スピード normal：通常回転
high：高速回転
stop：停止状態Mode ファン運転モード 1 (silent)：静音重視設定
2 (cool)：冷却重視設定Power Environment 電源情報 − Power supply type 電源機構種別 AC：交流電源
DC：直流電源PS 入力電源の実装状態 active：正常供給
fault：供給無し/電圧異常
notconnect：未実装Temperature Environment 入気温度情報 − Warning level※1 運用環境レベル normal：正常
caution：注意（高温または低温）
critical：警告
fault：異常Accumulated running time 累計稼働時間※2 total：装置の通電を開始してからの累計稼働時間※3
caution：40℃以上の環境下での稼働時間※4
- 注※1
- 入気温度の変移によりWarning Levelを表示します。
- 温度センサーが65℃以上になるとソフトウェアが停止します。
表10-16 運用環境レベルと温度値
測定温度 温度値 障害／回復動作 入気温度 2℃ 注意検出（低温） 5℃ 注意回復（低温） 40℃ 注意回復（高温） 43℃ 注意検出（高温） 55℃ 警告回復 58℃ 警告検出 65℃ 高温停止
- 注※2

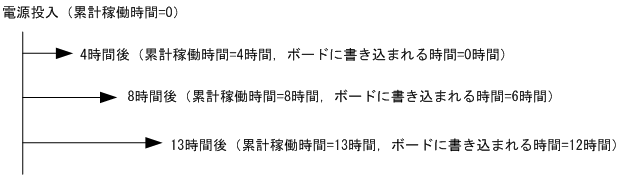

- 累計稼働時間は6時間ごとに各ボードへ情報の更新が行われます。
- そのため，6時間未満の運用を行った場合には，各ボードへ情報の更新がされないため，正確な稼働時間とはなりません。
- 注※3
- AX6700Sの場合，BSUの動作状態がstandby cold，standby cold2のとき，standby cold，standby cold2として動作していた時間は，累計稼働時間に含まれません。
- 注※4
- AX6700Sの場合，本情報は，BCU2が電源ONの状態の場合にはBCU2の温度情報を基にして更新され，BCU1だけが電源ONの状態，またはBCU1とBCU2を搭載し，かつBCU2が電源OFFの状態の場合にはBCU1の温度情報を基にして更新されます。そのため，対象とするボードの温度が40℃以上を表示していても，該当BCUが40℃を下回っていた場合，本情報は更新されません。各BCUの運用状態および温度情報は，show systemコマンドで確認してください。
- AX6600Sの場合，本情報は運用系CSUの温度情報を基にして更新されます。そのため，対象とするボードの温度が40℃以上を表示していても，運用系CSUが40℃を下回っていた場合，本情報は更新されません。運用系CSUの温度情報は，show systemコマンドで確認してください。
- AX6300Sの場合，本情報は運用系MSUの温度情報を基にして更新されます。そのため，対象とするボードの温度が40℃以上を表示していても，運用系MSUが40℃を下回っていた場合，本情報は更新されません。運用系MSUの温度情報は，show systemコマンドで確認してください。
FANx(y)のフォーマットでファンの位置情報を記載していますが，xの値はファンユニット番号を，yの値はファン番号を示します。このとき，運用ログや筐体に明記されている名称との対応は次の表のようになります。また，筐体位置で示される前面，中面，後面は装置背面から見た場合の位置関係を表します。
表10-17 ファン番号と運用ログおよび筐体との対応
装置モデル ファンユニット対応 筐体 ユニット コマンドおよび運用ログ表示 筐体位置 AX6708S FAN1 FAN1(1) 上段ファンユニット前面 FAN1(2) 上段ファンユニット中面 FAN1(3) 上段ファンユニット後面 FAN2 FAN2(4) 中段上ファンユニット前面 FAN2(5) 中段上ファンユニット中面 FAN2(6) 中段上ファンユニット後面 FAN3 FAN3(7) 中段下ファンユニット前面 FAN3(8) 中段下ファンユニット中面 FAN3(9) 中段下ファンユニット後面 FAN4 FAN4(10) 下段ファンユニット前面 FAN4(11) 下段ファンユニット中面 FAN4(12) 下段ファンユニット後面 AX6604S FAN1 FAN1(1) 上段ファンユニット前面 FAN1(2) 上段ファンユニット中面 FAN1(3) 上段ファンユニット後面 FAN2 FAN2(4) 下段ファンユニット前面 FAN2(5) 下段ファンユニット中面 FAN2(6) 下段ファンユニット後面 AX6608S FAN1 FAN1(1) 上段ファンユニット前面 FAN1(2) 上段ファンユニット中面 FAN1(3) 上段ファンユニット後面 FAN2 FAN2(4) 中段ファンユニット前面 FAN2(5) 中段ファンユニット中面 FAN2(6) 中段ファンユニット後面 FAN3 FAN3(7) 下段ファンユニット前面 FAN3(8) 下段ファンユニット中面 FAN3(9) 下段ファンユニット後面 AX6304S FAN1 FAN1(1) 上段ファンユニット前面 FAN1(2) 上段ファンユニット中面 FAN1(3) 上段ファンユニット後面 FAN2 FAN2(4) 下段ファンユニット前面 FAN2(5) 下段ファンユニット中面 FAN2(6) 下段ファンユニット後面 AX6308S FAN1 FAN1(1) 上段ファンユニット前面 FAN1(2) 上段ファンユニット中面 FAN1(3) 上段ファンユニット後面 FAN2 FAN2(4) 中段ファンユニット前面 FAN2(5) 中段ファンユニット中面 FAN2(6) 中段ファンユニット後面 FAN3 FAN3(7) 下段ファンユニット前面 FAN3(8) 下段ファンユニット中面 FAN3(9) 下段ファンユニット後面
［実行例2］
温度履歴情報の表示例を次に示します。
図10-19 温度履歴情報の表示例
> show environment temperature-logging Date 20XX/12/20 12:00:00 UTC Date 0:00 6:00 12:00 18:00 20XX/12/20 24.3 24.2 26.0 20XX/12/19 21.8 25.1 26.0 24.0 20XX/12/18 25.6 - 26.0 24.0 20XX/12/17 21.0 - 26.0 24.0 20XX/12/16 24.0 23.5 26.0 24.0 20XX/12/15 22.2 24.9 26.0 24.0 20XX/12/14 - - 26.0 24.0 >
［表示説明2］
表10-18 show environment temperature-loggingコマンドの表示内容
表示項目 表示内容 表示詳細情報 Date 日付 − 0:00 当該時間帯の平均温度 18:00（前日）〜0:00の平均温度 6:00 0:00〜6:00の平均温度 12:00 6:00〜12:00の平均温度 18:00 12:00〜18:00の平均温度 "-" ハイフン 装置未起動（電源OFFまたはシステム時刻変更によって履歴を保持できなかった時間帯） " " 空白 温度集計前
［通信への影響］
なし
［応答メッセージ］
表10-19 show environmentコマンドの応答メッセージ一覧
メッセージ 内容 Can't execute this command in standby system. 本コマンドは待機系システムでは実行できません。 Can't execute. コマンドを実行できません。再実行してください。
［注意事項］
- 温度履歴情報表示は定刻（0時，6時，12時，18時）に更新されます。装置の環境によって若干のずれが生じる場合があります。また，温度履歴情報の更新と同時にBCU/CSU/MSUを再起動すると，温度履歴情報の一部が消失する場合があります。
- 温度履歴情報表示は装置の日付が変更された場合，変更前の時刻の翌日の0時に相当する時間に変更後の時刻が反映されます。表示される情報は採取順となるため，時系列で表示されなくなります。
- 温度履歴情報はBCU/CSU/MSUのボードごとに保持されるため，ボードを交換した場合は交換したボードに情報が引き継がれません。
- 累積稼働時間情報の更新と同時にBCU/CSU/MSUを再起動すると，累積稼働時間情報は0時間に戻ることがあります。
