28.3.3　リスタート機能

次の契機で，OSPFv3のリスタート機能が動作します。

• 装置が系切替したとき。
• ユニキャストルーティングプログラムが再起動したとき。

＜この項の構成＞

(1)　GraceLSA

(2)　グレースフル・リスタートの手順

(3)　グレースフル・リスタートが失敗するケース

(4)　注意事項

(1)　GraceLSA

本装置は，グレースフル・リスタートの開始や終了を通知するために，Type11のGraceLSAを広告します。このLSAフォーマットは，draft-ietf-ospf-ospfv3-graceful-restartに準拠しています。

(2)　グレースフル・リスタートの手順

OSPFv3のグレースフル・リスタート手順を次の図および表に示します。

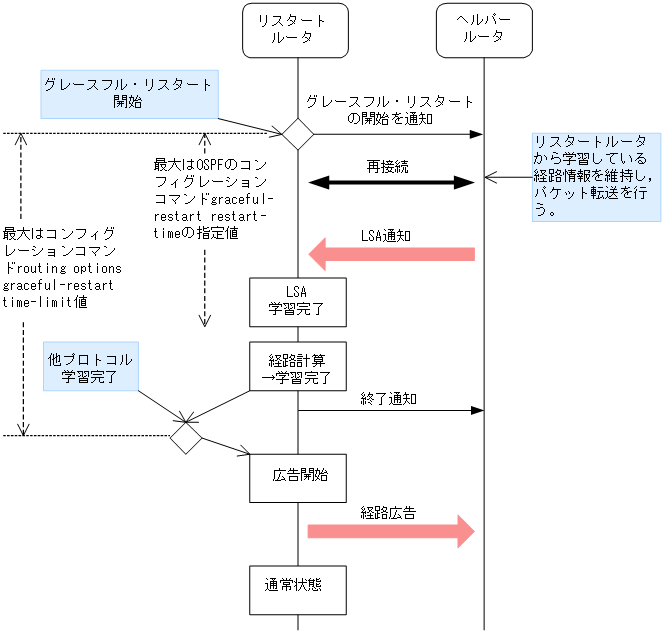

図28-5　OSPFv3グレースフル・リスタート手順

表28-4　OSPFv3グレースフル・リスタート手順

項番	項目	契機	処理内容
1	グレースフル・リスタートの開始	装置が系切替したとき。	グレースフル・リスタートを開始します。通常の接続手順と同様に，各インタフェースでOSPFv3情報のパケット交換を行います。
		ユニキャストルーティングプログラムが再起動したとき。
2	経路計算	ドメイン内の全OSPFv3インタフェースについて再接続完了し，隣接ルータからすべてのLSAを学習したとき。	ドメインごとに経路計算を行い，ルーティングテーブルを更新します。複数のドメインが存在する場合，経路計算は接続の終わったドメインから随時行います。経路計算が全ドメインで終了したとき，OSPFv3の経路学習が完了します。
		1インタフェースでもグレースフル・リスタートに失敗したとき。	その時点での同一ドメイン内の各インタフェースの接続状態に基づいて，経路計算を行います。
3	広告開始	OSPFv3の経路学習が完了し，かつほかのルーティングプロトコルの経路学習が完了したとき。	AS外経路の広告を開始します。広告完了後，通常のOSPFv3動作に戻ります。
		OSPFv3のグレースフル・リスタートに失敗したとき。

(3)　グレースフル・リスタートが失敗するケース

OSPFv3のグレースフル・リスタートが失敗するケースを次に示します。

• グレースフル・リスタートの開始をヘルパールータへ通知してからリスタート時間（OSPFv3のコンフィグレーションコマンドgraceful-restart restart-timeの指定値）が経過してもLSA学習を完了できなかった場合。
• 再接続を行っているインタフェースがダウンした場合。
• OSPFv3ドメイン上でLSAが変更された場合。
• OSPFv3ドメイン上の別のルータがグレースフル・リスタートした場合。
• グレースフル・リスタートを開始してから経路保持時間（コンフィグレーションコマンドrouting options graceful-restart time-limitの指定値）が経過しても全プロトコルの経路学習が完了しなかった場合。
• コンフィグレーションコマンドのgraceful-restart modeを変更し，リスタートルータ機能を削除した場合。

(4)　注意事項

1. リスタートルータとして，グレースフル・リスタートを開始しても，一部のヘルパールータがヘルパー動作を開始しない場合や，途中で止めた場合，同一ドメイン内の全インタフェースでグレースフル・リスタートを止めます。
2. OSPFv3のリスタート時間を，系切替所要時間+LSA学習時間を超えるように設定してください。これは，OSPFv3がLSAを学習するためには，系切替が完了してIPインタフェースのUp/Downが確認できるようになっている必要があるためです。グレースフル・リスタート開始後，リスタート時間が経過した時点でLSAの学習が終わってない場合，OSPFv3のグレースフル・リスタートに失敗します。
3. 本装置の系切替時ルーティングエントリ保持時間を，OSPFv3のリスタート時間よりも長く設定してください。OSPFv3のリスタート時間よりもルーティングエントリ保持時間のほうが短い場合，経路学習前に系切替前ルーティングエントリが削除されることがあります。
4. BGP4+の内部ピアがグレースフル・リスタートを使用している場合，内部ピアのリスタート時間をOSPFv3のリスタート時間よりも長く設定してください。
   内部ピアのリスタート時間のほうが短い場合，OSPFv3が経路学習を完了する前に内部ピアを接続することができず，内部ピアのグレースフル・リスタートに失敗することがあります。
