15.2.5　IPv4 PIM-DM情報の確認

本装置のIPv4マルチキャストルーティング情報で，PIM-DMを設定した場合の確認内容には次のものがあります。

＜この項の構成＞

(1)　インタフェース情報

(2)　隣接情報

(3)　PIM-DM経路情報

(1)　インタフェース情報

show ip pim interfaceコマンドを実行して，次のことを確認してください。
Address内のインタフェースを確認してください。存在しない場合，そのインタフェースでPIM-DMは動作していません。コンフィグレーションの該当インタフェースにIPv4 PIM-DMが設定されているか確認してください。また，そのインタフェースに障害が発生していないか確認してください。

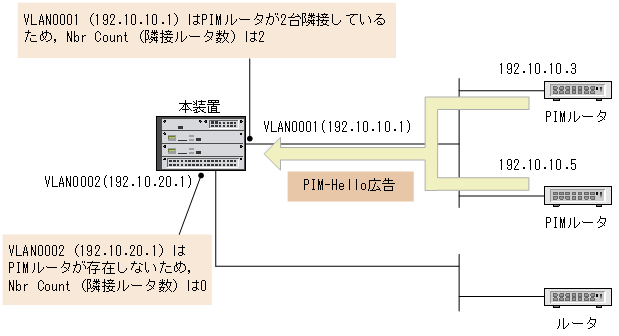

該当インタフェースのNbr Count（PIM隣接ルータ数）を確認してください。0の場合は隣接ルータが存在しないか，隣接ルータがPIM-Helloメッセージを広告していない可能性があります。隣接ルータを調査してください。

図15-18　show ip pim interfaceコマンドの実行結果
> show ip pim interface
Date 20XX/06/01 13:22:00 UTC
Address         Interface       Component Vif Nbr   Hello DR
                                              Count Intvl Address
192.10.10.1     VLAN0001        PIM-DM      1     2    30 192.10.10.5
192.10.20.1     VLAN0002        PIM-DM      2     0    30 This system
>

(2)　隣接情報

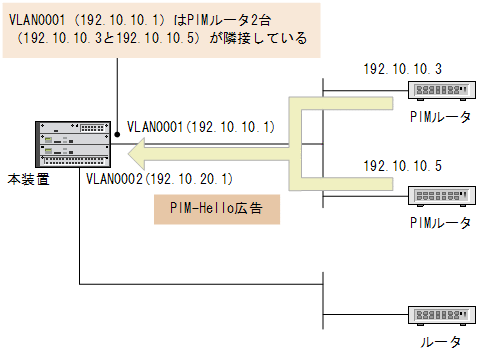

show ip pim neighborコマンドを実行して，該当インタフェースのNeighbor Address内のIPアドレスで隣接相手を確認してください。ある特定の隣接が存在しない場合，隣接ルータがPIM-Helloメッセージを広告していない可能性があります。隣接ルータを調査してください。

図15-19　show ip pim neighborコマンドの実行結果
> show ip pim neighbor
Date 20XX/06/01 13:22:20 UTC
Address         Interface       Neighbor Address Uptime  Expires
192.10.10.1     VLAN0001        192.10.10.3      00:05   01:40
                                192.10.10.5      00:10   01:35
>

(3)　PIM-DM経路情報

show ip mrouteコマンドを実行して，該当する宛先アドレスへの経路が存在するかどうかを確認してください。（S,G）エントリが存在しない場合，およびincoming，outgoingが正しくない場合は隣接ルータを調査してください。

図15-20　PIM-DMマルチキャスト経路情報の表示
> show ip mroute
Date 20XX/06/01 13:23:25 UTC
Total: 2 routes, 2 groups, 2 sources

(S,G) 2 routes -------------------------------------------------------------
Group Address      Source Address  Protocol Flags  Uptime  Expires  Assert
224.100.100.10     192.10.10.10    DM       F      02:00   02:30    01:00
    incoming: VLAN0001 (192.10.10.1)  upstream: Direct, reg-sup: 0s
    outgoing: VLAN0002 (192.10.20.1)  uptime 02:30, expires --:--

224.100.100.30     192.1.4.1       DM       F      02:00   02:30    01:00
    incoming: VLAN0001 (192.10.10.1)  upstream: 192.1.1.5
    outgoing: VLAN0002 (192.10.20.1)  uptime 02:30, expires --:--
