コンフィグレーションガイド Vol.3

15.2.3　IPv4 PIM-SM情報の確認

本装置のIPv4マルチキャストルーティング情報で，PIM-SM機能を設定した場合の確認内容には次のものがあります。

＜この項の構成＞

(1)　インタフェース情報

(2)　隣接情報

(3)　送信元ルート情報

(4)　PIM-SM BSR情報

(5)　PIM-SM ランデブーポイント情報

(6)　PIM-SM経路情報

(1)　インタフェース情報

show ip pim interfaceコマンドを実行して，次のことを確認してください。
Address内のインタフェースを確認してください。存在しない場合，そのインタフェースでPIM-SMは動作していません。コンフィグレーションの該当インタフェースにIGMPまたはIPv4 PIM-SMが設定されているか確認してください。また，そのインタフェースに障害が発生していないか確認してください。
該当インタフェースのNbr Count（PIM隣接ルータ数）を確認してください。0の場合は隣接ルータが存在しないか，隣接ルータがPIM-Helloメッセージを広告していない可能性があります。隣接ルータを調査してください。

図15-10　show ip pim interfaceコマンドの実行結果
> show ip pim interface
Date 20XX/03/01 15:20:00 UTC
Address         Interface       Component Vif Nbr   Hello DR
                                              Count Intvl Address
192.10.10.1     VLAN0001        PIM-SM      1     2    30 192.10.10.5
192.10.20.1     VLAN0002        PIM-SM      2     0    30 This system
>

(2)　隣接情報

show ip pim neighborコマンドを実行し，該当インタフェースのNeighbor Address内のIPアドレスで隣接相手を確認してください。ある特定の隣接が存在しない場合，隣接ルータがPIM-Helloメッセージを広告していない可能性があります。隣接ルータを調査してください。

図15-11　show ip pim neighborコマンドの実行結果
> show ip pim neighbor
Date 20XX/03/01 15:20:00 UTC
Address         Interface       Neighbor Address Uptime  Expires
192.10.10.1     VLAN0001        192.10.10.5       00:10   01:35
                                192.10.10.3       00:05   01:40
>

(3)　送信元ルート情報

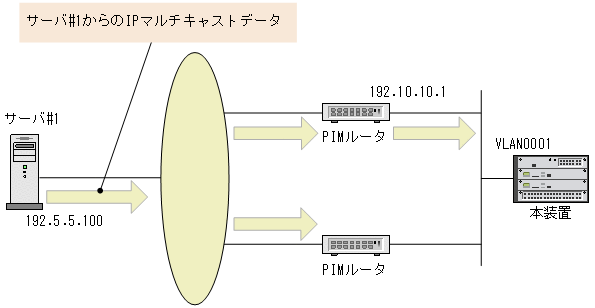

show ip rpfコマンドを実行し，送信元のルート情報を確認してください。

図15-12　show ip rpfコマンドの実行結果
> show ip rpf 192.5.5.100
Date 20XX/03/01 15:20:00 UTC
Incoming: VLAN0001(192.5.5.1) Upstream: 192.10.10.1

(4)　PIM-SM BSR情報

show ip pim bsrコマンドを実行し，BSRアドレスが表示されていることを確認してください。”----”表示の場合，BSRがBootstrapメッセージを広告していないか，BSRが存在していない可能性があります。BSRを調査してください。なお，PIM-SSMではBSRは使用しませんのでご注意ください。

図15-13　show ip pim bsrコマンドの実行結果
> show ip pim bsr
Date 20XX/03/01 15:20:00 UTC
Status : Not Candidate Bootstrap Router
BSR Address : 192.10.10.10
    Priority: 100    Hash mask length: 30
    Uptime  : 03:00
    Bootstrap Timeout : 130 seconds
>

(5)　PIM-SM ランデブーポイント情報

show ip pim rp-mappingコマンドを実行し，該当のIPv4マルチキャストグループアドレスに対するC-RP Addressが表示されていることを確認してください。表示のない場合，BSRがBootstrapメッセージを広告していないか，ランデブーポイントまたはBSRが存在していない可能性があります。ランデブーポイントおよびBSRを調査してください。なお，PIM-SSMではランデブーポイントは使用しませんのでご注意ください。

図15-14　show ip pim rp-mappingコマンドの実行結果
> show ip pim rp-mapping
Date 20XX/04/20 15:20:00 UTC
Status : Not Candidate Rendezvous Point
Total: 2 routes, 2 groups, 1 RP
Group/Masklen       C-RP Address Priority Uptime  Expires
224.100.200.0/24    192.1.1.1         100  02:00   02:30
224.100.100.0/24    192.1.1.1         100  02:00   02:30
>

(6)　PIM-SM経路情報

show ip mrouteコマンドを実行し，該当する宛先アドレスへの経路が存在するかどうかを確認してください。（S,G）エントリが存在しない場合は，（*,G）エントリが存在しているかを確認してください。（*,G）が存在しない場合，およびincoming，outgoingが正しくない場合は隣接ルータを調査してください。なお，PIM-SSMでは（*,G）は使用しません（存在しません）。

図15-15　PIM-SMマルチキャスト経路情報の表示

> show ip mroute
Date 20XX/04/20 15:20:00 UTC
Total: 5 routes, 4 groups, 2 sources

(S,G) 3 routes -------------------------------------------------------------
Group Address      Source Address  Protocol Flags  Uptime  Expires  Assert
224.100.100.10     192.1.1.1       SM       F      02:00   02:30    01:00
    incoming: VLAN0001 (192.1.1.3)  upstream: Direct, reg-sup: 30s
    outgoing: VLAN0002 (192.1.2.3)  uptime 02:30, expires 00:40

224.100.100.20     192.1.1.1       SM       F      02:00   02:30    01:00
    incoming: VLAN0001 (192.1.1.3)  upstream: Direct
    outgoing: register  <Register to 192.1.5.1>

224.100.100.30     192.1.4.1       SM       F      02:00   02:30    01:00
    incoming: VLAN0001 (192.1.1.3)  upstream: 192.1.1.5
    outgoing: VLAN0002 (192.1.2.3)  uptime 02:30, expires 00:40

(*,G) 2 routes -------------------------------------------------------------
Group Address      RP Address      Protocol Flags  Uptime  Expires  Assert
225.100.100.10     192.1.5.1       SM       R      02:00   02:30    01:00
    incoming: register  upstream: This System
    outgoing: VLAN0002 (192.1.2.3)  uptime 02:30, expires 00:40

225.100.100.10     192.1.5.1       SM       R      02:00   02:30    01:00
    incoming: VLAN0001 (192.1.1.3)  upstream: 192.1.1.2
    outgoing: VLAN0003 (192.1.3.3)  uptime 02:30, expires 00:40
