15.1.10　IPv4 PIM-DMの設定

［設定のポイント］
本装置で使用するマルチキャストプロトコルをPIM-DMに設定します。IPv4マルチキャストルーティングを動作させるインタフェースには，IPv4 PIM-DM（denseモード）の設定をする必要があります。IPv4 PIM-DM（denseモード）の設定はインタフェースコンフィグレーションモードで行います。例として，インタフェースのIPアドレスを10.1.1.1/24としたIPv4 PIM-DM構成例を次の図に示します。

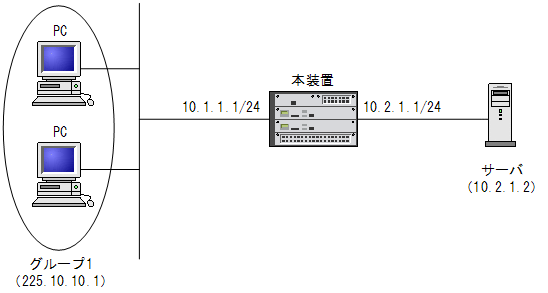

図15-3　IPv4 PIM-DM構成例

[図データ]

［コマンドによる設定］
  1. (config)# ip multicast protocol pim-dm
    本装置で使用するマルチキャストプロトコルをPIM-DMに設定します。
    　
  2. (config)# interface vlan 10
    VLAN 10を設定します。
    　
  3. (config-if)# ip address 10.1.1.1 255.255.255.0
    VLAN 10にIPアドレスを設定します。
    　
  4. (config-if)# ip pim dense-mode
    (config-if)# exit
    VLAN 10にIPv4 PIM-DMを指定します。
    　
  5. (config)# interface vlan 20
    VLAN 20を設定します。
    　
  6. (config-if)# ip address 10.2.1.1 255.255.255.0
    VLAN 20にIPアドレスを設定します。
    　
  7. (config-if)# ip pim dense-mode
    (config-if)# exit
    VLAN 20にIPv4 PIM-DMを指定します。
    　
