14.4.3 IPv4 PIM-SSM

PIM-SSMはPIM-SMの拡張機能です。PIM-SMとPIM-SSMは同時動作できます。PIM-SSMが使用するマルチキャストアドレスはIANAで割り当てられています。本装置では,コンフィグレーションでPIM-SSMが動作するマルチキャストアドレス(グループアドレス)のアドレス範囲を指定できます。指定したアドレス以外ではPIM-SMが動作します。

PIM-SMはマルチキャストエントリ作成にマルチキャスト中継パケットが必要なのに対し,PIM-SSMはマルチキャスト経路情報(PIM-Joinメッセージ)の交換でマルチキャスト中継エントリを作成し,該当エントリでマルチキャストパケットを中継します。また,PIM-SSMではランデブーポイントおよびブートストラップルータは必要ありません。したがって,マルチキャストパケットを中継するときに,パケットのカプセル化およびデカプセル化がなくなり,効率の良いマルチキャスト中継が実現できます。PIM-SSMはIGMPv3(INCLUDEモード)のホストと接続している場合に動作します。また,本装置ではIGMPv2またはIGMPv3(EXCLUDEモード)のホストからPIM-SSMを利用できるようにする手段を提供します。

<この項の構成>
(1) PIM-SSMメッセージサポート仕様
(2) PIM-SSMを動作させる前提条件
(3) PIM-SSM動作(ホストがIGMPv3(INCLUDEモード)の場合)
(4) PIM-SSM動作(ホストがIGMPv2またはIGMPv3(EXCLUDEモード)の場合)
(5) 近隣検出
(6) Forwarderの決定
(7) DRの決定および動作
(8) 冗長経路時の注意事項

(1) PIM-SSMメッセージサポート仕様

PIM-SMメッセージサポート仕様(「14.4.2 IPv4 PIM-SM (1) PIM-SMメッセージサポート仕様」)と同じです。

(2) PIM-SSMを動作させる前提条件

本装置のコンフィグレーションで次に示す設定が必要です。

(3) PIM-SSM動作(ホストがIGMPv3(INCLUDEモード)の場合)

マルチキャストパケット配信サーバ(送信元アドレス:S1)がグループ1(グループアドレス:G1)にマルチキャストパケットを配信する場合の動作を次に示します。

  1. ホストからマルチキャストグループに参加するための要求(IGMPv3(INCLUDEモード))を受信します。
  2. 参加要求(IGMPv3(INCLUDEモード))を受信した装置は通知されたグループアドレス(G1)と送信元アドレス(S1)から送信元アドレス(S1)の方向(ユニキャストのルーティング情報で決定)にPIM-Joinメッセージを送信します。この場合,PIM-Joinメッセージには,送信元アドレス(S1)とグループアドレス(G1)の情報が入ります。PIM-Joinメッセージを受信した各装置は送信元アドレス(S1)の方向にホップバイホップでPIM-Joinメッセージを送信します。PIM-Joinメッセージを受信した装置は送信元アドレス(S1)とグループアドレス(G1)のマルチキャスト経路情報を学習します。
  3. マルチキャストパケット配信サーバ(S1)がグループ1(G1)宛てにマルチキャストパケットを送信します。マルチキャストパケットを受信した装置は学習したマルチキャスト経路情報から生成したマルチキャスト中継エントリに従ってパケットを中継します。

PIM-SSMの動作概要を次の図に示します。

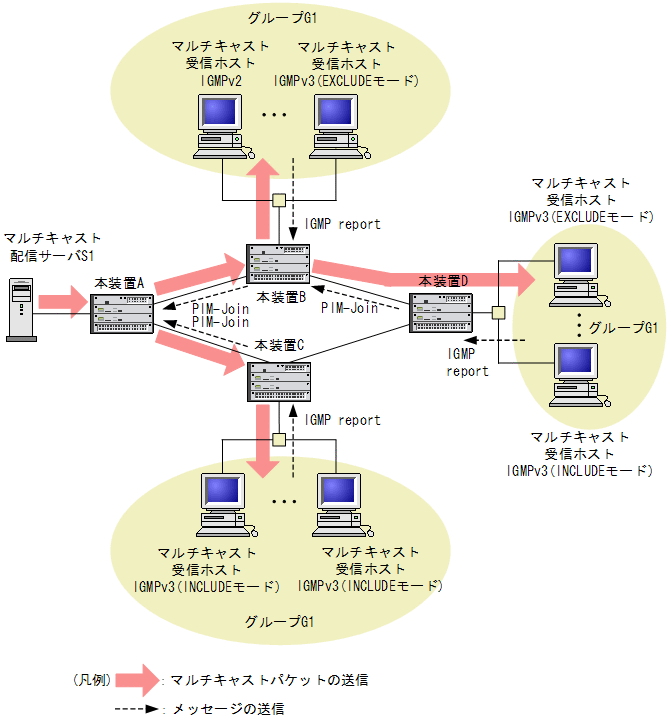

図14-18 PIM-SSMの動作概要

[図データ]

(4) PIM-SSM動作(ホストがIGMPv2またはIGMPv3(EXCLUDEモード)の場合)

マルチキャストパケット配信サーバ(送信元アドレス:S1)がグループ1(グループアドレス:G1)にマルチキャストパケットを配信する場合の動作を次に示します。

  1. ホストからマルチキャストグループに参加するための要求(IGMPv2またはIGMPv3(EXCLUDEモード))を受信します。
  2. 参加要求(IGMPv2またはIGMPv3(EXCLUDEモード))を受信した装置は通知されたグループアドレス(G1)とコンフィグレーションで設定したグループアドレスを比較します。グループアドレスが一致した場合,コンフィグレーションで設定した送信元アドレス(S1)への最短経路方向(ユニキャストのルーティング情報で決定)にPIM-Joinメッセージを送信します。この場合,PIM-Joinメッセージには,送信元アドレス(S1)とグループアドレス(G1)の情報が入ります。PIM-Joinメッセージを受信した各装置は送信元アドレス(S1)への最短経路方向にホップバイホップでPIM-Joinメッセージを送信します。PIM-Joinメッセージを受信した装置は送信元アドレス(S1)とグループアドレス(G1)のマルチキャスト経路情報を学習します。
  3. マルチキャストパケット配信サーバ(S1)がグループ1(G1)宛てにマルチキャストパケットを送信します。マルチキャストパケットを受信した装置は学習したマルチキャスト経路情報から生成したマルチキャスト中継エントリに従ってパケットを中継します。

PIM-SSMの動作概要については,「図14-18 PIM-SSMの動作概要」を参照してください。

(5) 近隣検出

PIM-SM(「14.4.2 IPv4 PIM-SM (3) 近隣検出」)と同じです。

(6) Forwarderの決定

PIM-SM(「14.4.2 IPv4 PIM-SM (4) Forwarderの決定」)と同じです。

(7) DRの決定および動作

PIM-SM(「14.4.2 IPv4 PIM-SM (5) DRの決定および動作」)と同じです。

(8) 冗長経路時の注意事項

PIM-SM(「14.4.2 IPv4 PIM-SM (6) 冗長経路時の注意事項」)と同じです。
