12.5.8 コンフェデレーションのコンフィグレーション

次の図に示す構成例を基にコンフィグレーションを説明します。

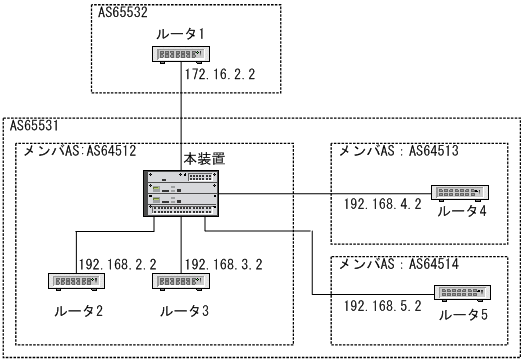

図12-31 コンフェデレーション構成例

[図データ]

<この項の構成>
(1) コンフィグレーションコマンド一覧
(2) コンフェデレーションの設定

(1) コンフィグレーションコマンド一覧

コンフェデレーションのコンフィグレーションコマンド一覧を次の表に示します。

表12-22 コンフィグレーションコマンド一覧

コマンド名 説明
bgp confederation identifier コンフェデレーション構成時の,自コンフェデレーションのAS番号を指定します。
bgp confederation peers コンフェデレーション構成時の,接続先メンバーAS番号を指定します。
neighbor remote-as BGP4/BGP4+ピアを設定します。コンフェデレーション構成時の,自メンバーAS番号を設定します。

注※ VRFとグローバルネットワーク共通の指定です。


(2) コンフェデレーションの設定

[設定のポイント]
自メンバーAS番号をrouter bgpで指定し,接続するほかのメンバーAS番号はconfig-routerモードでbgp confederation peersを設定します。

[コマンドによる設定]
  1. (config)# router bgp 64512
    自メンバーAS番号(64512)を指定します。

  2. (config-router)# bgp router-id 192.168.1.100
    ルータIDを指定します。

  3. (config-router)# bgp confederation identifier 65531
    自コンフェデレーションのAS番号(65531)を指定します。

  4. (config-router)# bgp confederation peers 64513 64514
    接続する他のメンバーAS番号(64513,64514)を指定します。

  5. (config-router)# neighbor 172.16.2.2 remote-as 65532
    (config-router)# neighbor 192.168.2.2 remote-as 64512
    (config-router)# neighbor 192.168.3.2 remote-as 64512
    (config-router)# neighbor 192.168.4.2 remote-as 64513
    (config-router)# neighbor 192.168.5.2 remote-as 64514
    ルータ1を外部ピア,ルータ2,ルータ3を内部ピア,ルータ4,ルータ5をメンバーAS間ピアとしてBGP4ピアを設定します。
