11.7.2　スタブルータ動作

コンフィグレーションコマンドmax-metric router-lsaでは，ドメインごとにスタブルータ機能を動作させるかどうかを指定します。さらに，動作条件として，スタブルータとして常時動作させるか，または起動後に動作させるかを選択できます。

＜この項の構成＞

(1)　常時動作する場合

(2)　起動後にスタブルータとして動作する場合

(3)　注意事項

(1)　常時動作する場合

常時，コストを最大値にします。スタブルータのコンフィグレーションを削除するまで，動作し続けます。

(2)　起動後にスタブルータとして動作する場合

次に示す契機でコストを最大値にします。コンフィグレーションで指定した期限が経過するまで，継続します。

• 装置の系切替後（グレースフル・リスタート成功時を除く）
• ユニキャストルーティングプログラムの再起動後（グレースフル・リスタート成功時を除く）
• グレースフル・リスタートが発生し，本装置がリスタートルータとしての経路学習に失敗した後
• 装置起動

動作中に運用コマンドclear ip ospf stub-routerを実行するか，コンフィグレーションを削除することで停止できます。スタブルータの動作を次の図に示します。

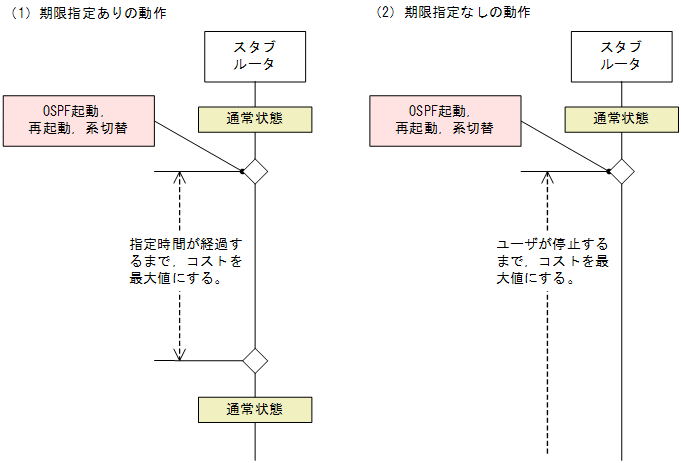

図11-8　スタブルータの動作

(3)　注意事項

1. グレースフル・リスタートのヘルパールータとして動作しているとき，スタブルータのコンフィグレーションを変更しないでください。設定を変更すると，スタブルータが動作を開始したり，終了したりして，ヘルパー動作に失敗することがあります。
2. スタブルータとして常時動作する設定になっているとき，起動後に動作するように変更すると，すぐにスタブルータを終了します。
3. スタブルータを通過する仮想リンクは，使用できません。
   通過エリアでのコストが65535よりも大きい場合，仮想ネーバはその仮想リンクを到達不能とみなします。

4. 古いOSPF規格のRFC1247の仕様では，最大メトリックの経路情報は，SPF計算に使用されません。このため，新しいOSPF規格に対応していない装置では，スタブルータを経由する経路は登録されません。
