7.13.3 エクストラネット

エクストラネットを実現するには次の三つの方法があります。

ここでは,ルーティングテーブルを操作するVRF間の経路交換,およびVRF間にわたるスタティックルーティングについて説明します。また,VRF間でインポートできる経路について説明します。

<この項の構成>
(1) VRF間の経路交換
(2) VRF間にわたるスタティックルーティング
(3) VRF間でインポートできる経路

(1) VRF間の経路交換

各VRFが持つ経路情報を交換して,エクストラネットを実現します。

VRF間の経路交換を次の図に示します。

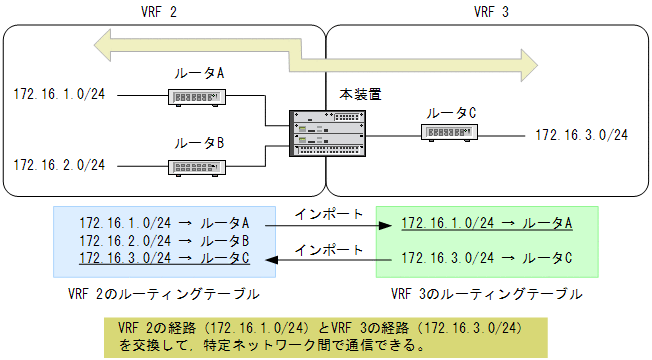

図7-24 VRF間の経路交換

[図データ]

(2) VRF間にわたるスタティックルーティング

他VRFのゲートウェイをネクストホップとするスタティック経路を生成して,エクストラネットを実現します。

VRF間にわたるスタティックルーティングを次の図に示します。

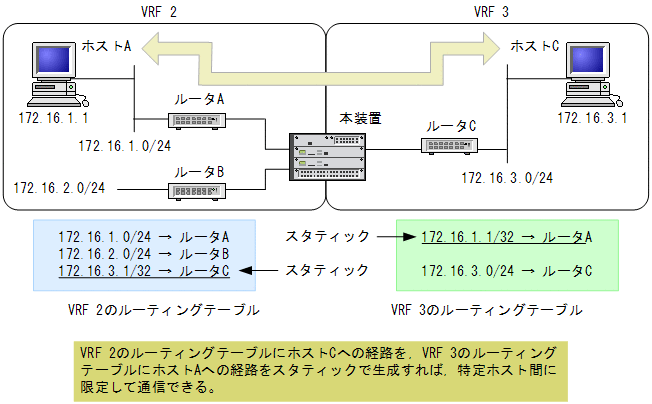

図7-25 VRF間にわたるスタティックルーティング

[図データ]

(3) VRF間でインポートできる経路

他VRFまたはグローバルネットワークからインポートできる経路種別を次の表に示します。

表7-15 他VRFまたはグローバルネットワークからインポートできる経路種別

経路種別 インポートの可否
非アクティブ経路 ×
削除保留中の経路 ×
エクストラネット用にインポートした経路 ×
集約経路
loopbackインタフェースで設定したIPv4装置アドレスの経路
VLANインタフェースの直結経路
マネージメントポートの直結経路 ×
AUXインタフェースの直結経路 ×
出力インタフェースがVLANインタフェースとなる経路
出力インタフェースがloopbackインタフェースとなる経路
出力インタフェースがマネージメントポートとなる経路 ×
出力インタフェースがAUXインタフェースとなる経路 ×
出力インタフェースがNullインタフェースとなる経路

(凡例) ○:インポートできる ×:インポートできない


なお,複数の経路種別に一致する場合は,一致したすべての経路種別がインポートできるときだけインポートできます。
