7.4.1 ロードバランスの概要

ロードバランスは,マルチパス接続(宛先ネットワークアドレスに対し複数の経路を構築)によって,IPレイヤのルーティング制御で,増大するトラフィックの負荷を分散する機能です。広帯域の回線にアップグレードしないで,既存の回線を集合して広帯域を供給します。

ここで説明するのはレイヤ3で実現するロードバランスです。

マルチパスを使用した負荷分散(隣接ルータが単一または複数の場合)を次の図に示します。この図では四つのパスを利用して,ネットワークAからネットワークB内のサーバ宛てのパケットをハードウェア処理で高速に中継します。

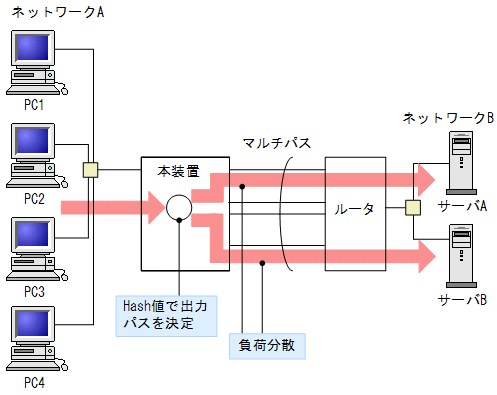

図7-12 マルチパスを使用した負荷分散(隣接ルータが単一の場合)

[図データ]

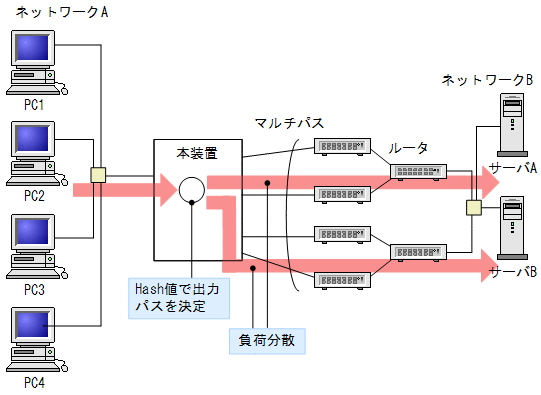

図7-13 マルチパスを使用した負荷分散(隣接ルータが複数の場合)

[図データ]
