6.1.4　ポート帯域制御

ポート帯域制御は，スケジューリングを実施したあとに該当ポートに指定した送信帯域にシェーピングする機能です。この制御を使用して，広域イーサネットサービスへ接続できます。

例えば，ポート帯域が1Gbit/sでISPとの契約帯域が400Mbit/sの場合，ポート帯域制御機能を使用してあらかじめ帯域を400Mbit/s以下に抑えてフレームを送信することができます。

ポート帯域制御はNIF種別により設定可否が異なります。NIF種別との対応については，「6.10　NIF種別と送信制御機能との対応」を参照してください。

回線種別に対するポート帯域制御の帯域範囲と設定単位を次の表に示します。

表6-5　ポート帯域制御の仕様

回線速度 （オートネゴシエーション結果も含む）	設定範囲	刻み値
10Gbit/s	1G 〜 10Gbit/s	1Gbit/s
	100M 〜 10000Mbit/s	100Mbit/s
1Gbit/s	1Gbit/s	1Gbit/s
	10M 〜 1000Mbit/s	10Mbit/s
100Mbit/s※	1M 〜 100Mbit/s	1Mbit/s
10Mbit/s※	1M 〜 10Mbit/s	1Mbit/s
	300K 〜 10000Kbit/s	100Kbit/s

注※　全二重モードの場合だけポート帯域制御が動作します

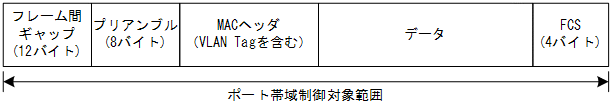

ポート帯域制御の対象となるフレームの範囲は，フレーム間ギャップからFCSまでです。ポート帯域制御の対象範囲を次の図に示します。

図6-4　ポート帯域制御の対象範囲
