4.1　QoS制御構造

ネットワークを利用したサービスの多様化に伴い，通信品質を保証しないベストエフォート型のトラフィックに加え，実時間型・帯域保証型のトラフィックが増加しています。本装置のQoS制御を使用することによって，トラフィック種別に応じた通信品質を提供できます。

本装置のQoS制御は，回線の帯域やキューのバッファ容量などの限られたネットワーク資源を有効に使用できます。アプリケーションごとに要求されるさまざまな通信品質を満たすために，QoS制御を使用しネットワーク資源を適切に分配します。

本装置のQoS制御の機能ブロックを次の図に示します。

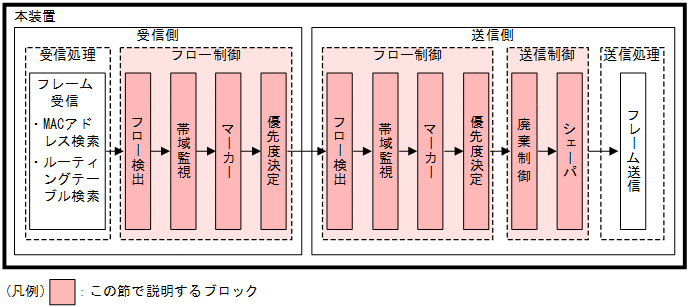

図4-1　本装置のQoS制御の機能ブロック

図に示したQoS制御の各機能ブロックの概要を次の表に示します。

表4-1　QoS制御の各機能ブロックの概要

機能部位		機能概要
受信処理部	フレーム受信	フレームを受信し，MACアドレステーブル検索やルーティングテーブル検索を実施します。
フロー制御部	フロー検出	MACヘッダやプロトコル種別，IPアドレス，ポート番号などの条件に一致するフローを検出します。
	帯域監視	フローごとに帯域を監視して，帯域を超えたフローに対してペナルティを与えます。
	マーカー	IPヘッダ内のDSCPやVLAN Tagのユーザ優先度を書き換える機能です。
	優先度決定	フローに対する優先度や，廃棄されやすさを示すキューイング優先度を決定します。
送信制御部	廃棄制御	パケットの優先度とキューの状態に応じて，該当フレームをキューイングするか廃棄するかを制御します。
	シェーパ	各キューからのフレームの出力順序および各ポートの出力帯域を制御します。
送信処理部	フレーム送信	シェーパによって制御されたフレームを送信します。

本装置のQoS制御は，フロー制御によって決定します。

フロー制御は，優先度決定のほかに帯域監視やマーカーを実施できます。フロー検出で検出したフローに対して，帯域監視，マーカー，優先度決定の各機能は同時に動作できます。

送信制御は，フロー制御によって決定した優先度に基づいて，廃棄制御やシェーパを実施します。
