21.4.2　Tag変換の設定

Tag変換を設定する手順を次の図に示します。ここでは，図に示す構成のポート1/2の設定例を示します。

構成例では，ポート1/2にTag変換を適用します。ポート1/2では，VLAN 100のフレームの送受信はVLAN Tag 1000で行い，VLAN 200のフレームの送受信はVLAN Tag 100で行います。このように，VLAN 100でTag変換を行った場合，ほかのVLANでVLAN Tag 100を使用することもできます。また，ポート1/2ではVLAN Tag 200のフレームをVLAN 200として扱わないで，未設定のVLAN Tagとして廃棄します。

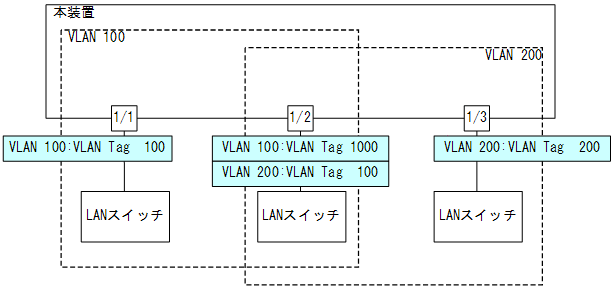

図21-3　Tag変換の設定例

[図データ]

［設定のポイント］
Tag変換は，Tag変換を有効にする設定と，変換するIDを設定することによって動作します。Tag変換の設定はトランクポートだけ有効です。
Tag変換はswitchport vlan mappingコマンドで設定します。設定した変換を有効にするためには，switchport vlan mapping enableコマンドを設定します。

［コマンドによる設定］
  1. (config)# interface gigabitethernet 1/2
    (config-if)# switchport mode trunk
    (config-if)# switchport trunk allowed vlan 100,200
    ポート1/2をトランクポートに設定して，VLAN 100，200を設定します。
    　
  2. (config-if)# switchport vlan mapping 1000 100
    (config-if)# switchport vlan mapping 100 200
    ポート1/2でVLAN 100，200にTag変換を設定します。VLAN 100ではVLAN Tag 1000でフレームを送受信して，VLAN 200ではVLAN Tag 100でフレームを送受信するように設定します。
    　
  3. (config-if)# switchport vlan mapping enable
    ポート1/2でTag変換を有効にします。本コマンドを設定するまではTag変換は動作しません。
