20.3.1 アクセスポートとトランクポート

ポートVLANは一つのポートに一つのVLANを割り当てます。ポートVLANとして使用するポートはアクセスポートとして設定します。複数のポートVLANをほかのLANスイッチなどに接続するためにはトランクポートを使用します。トランクポートはVLAN TagによってVLANを識別するため,一つのポートに複数のVLANを設定できます。

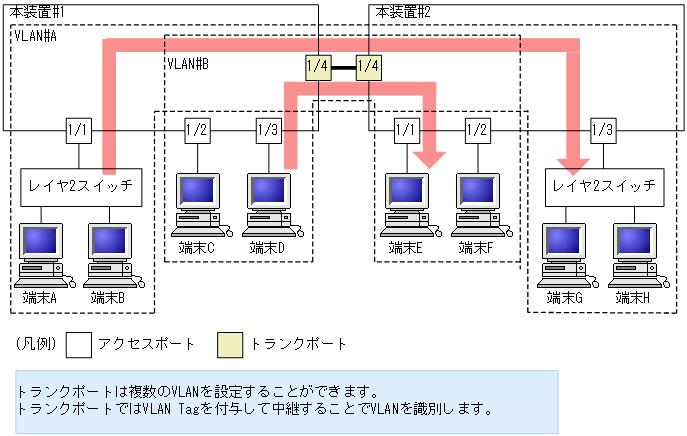

ポートVLANの構成例を次の図に示します。ポート1/1〜1/3はアクセスポートとしてポートVLANを設定します。2台の本装置の間はトランクポート(ポート1/4)で接続します。そのとき,VLAN Tagを使います。

図20-3 ポートVLANの構成例

[図データ]
