4.5.1　AX6708S

【ステップ1】

ラックにガイドレールまたは棚を取り付けます。

ガイドレールの取り付け位置については，「図4-5　 ガイドレールの取り付け位置」を参照してください。

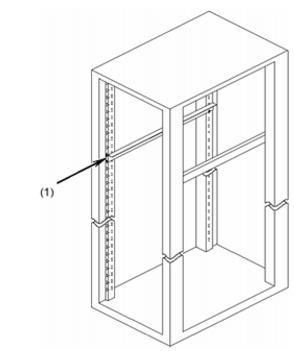

図4-4　ガイドレールの取り付け

(1) ガイドレール

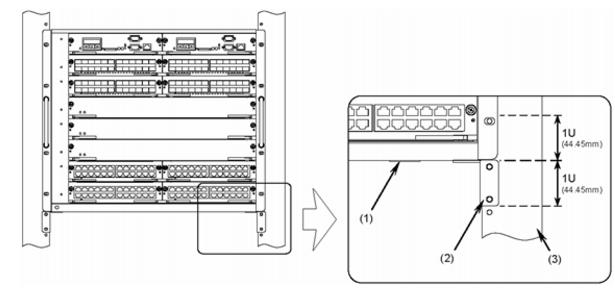

図4-5　ガイドレールの取り付け位置

(1) ゴム足

(2) ガイドレール

(3) ラックの柱

図中の - - - はU（ユニット）の境界を表します。 ガイドレールを取り付ける場合，ガイドレールの上面がU（ユニット）の境界にくるように取り付けてください。

本装置には出荷時にゴム足を取り付けています。ゴム足の高さは0.7mmです。 棚を使用する場合は，棚の上面がU（ユニット）の境界より0.7mm低くなるように調整してください。

【ステップ2】

装置をガイドレールまたは棚へ搭載します（装置下面と装置本体の取っ手を持って搭載してください）。

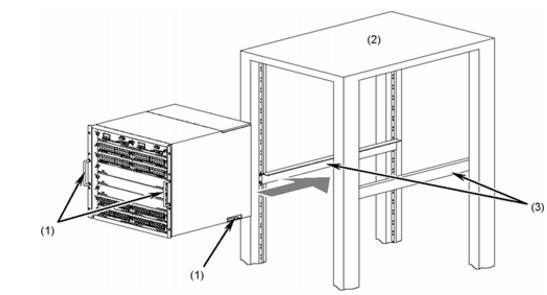

図4-6　ラックへの搭載

(1) 取っ手

(2) ラック

(3) ガイドレール

AX6708S本体の質量は最大で82kgです。 設置および運搬作業は，訓練を受けた方または専門の運送業者の方が行なってください。上記以外の方が作業を行なった場合，落下・転倒などにより，重傷を負うおそれがあります。 なお，設置および運搬作業には，ハンドリフタなどのハンドリング装置を使用してください。ハンドリング装置を使用せずに運搬した場合，落下・転倒などにより，重傷を負うおそれがあります。

移動させる場合は，ファンユニットの取っ手や電源機構の取っ手は持たないでください。取っ手が外れて装置が落下し，けがの原因となることがあります。また，ファンユニットや電源機構が変形したりして，火災・感電の原因となることがあります。

【ステップ3】

装置をラックに固定します。

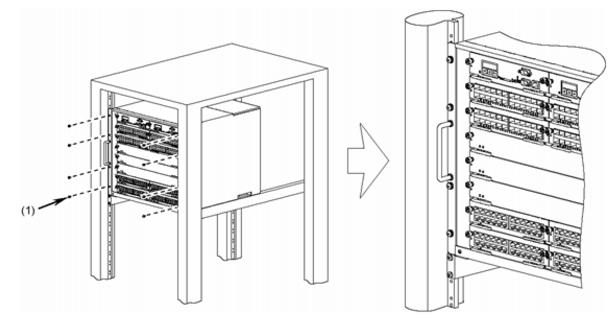

図4-7　ラックへの固定

(1) ネジ（M5またはM6　8本）

本体をラックに固定するには，ラック付属のM5またはM6のネジを使用してください。
