1.3.1 PS-A11

AX6700Sシリーズ共通の電源機構です。

この電源機構はAC100VおよびAC200Vに対応しています。

(1)  外観

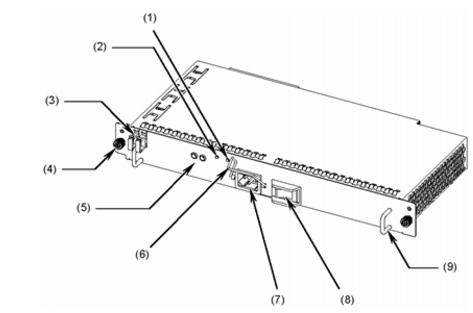

図1-8 外観
(1) ALARM LED
(2) POWER LED
(3) ケーブルクランプ
(4) 取り付けネジ
(5) 電圧測定端子
(6) 抜け防止金具
(7) 電源コネクタ
(8) 電源スイッチ
(9) 取っ手

電源機構には電圧測定のための端子を設けています。ただし,この端子は,工場出荷時の検査のために使用します。お客様はご使用にならないでください。また,電圧測定端子に虫ピン,クリップなどの先の細いものを差し込んだりしないでください。火災・感電の原因となります。

(2)  LED

電源機構では,下表に示す2つのLEDの組み合わせによって状態を示します。

表1-5 LEDの表示について
名 称
内  容
POWER
(LED: 緑)
ALARM
(LED: 赤)
点灯
消灯
電源出力電圧正常
消灯
点灯
電源出力電圧異常
消灯
消灯
電源OFFまたは電源出力電圧異常 *1

*1 電源の障害内容によっては,POWER LEDおよびALARM LEDの両方が消灯する場合があります。

(3)  付属品

AC100V用電源ケーブル(長さ: 2.5m)です。

PS-A11にはAC100V用電源ケーブルが同梱されています。

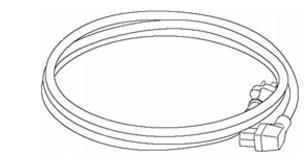

図1-9 電源ケーブル

本装置をAC100Vで使用する場合,電源ケーブルは付属のものを使用してください。付属以外のものを使用した場合,火災・感電の原因となります。また,付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合,火災・感電の原因となります。

本装置をAC200Vで使用する場合,電源ケーブルは弊社の別売り品または弊社が指定する仕様のものを使用してください。それ以外のものを使用した場合,火災・感電の原因となります。また,弊社別売りの電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合,火災・感電の原因となります。

弊社が指定する仕様の電源ケーブルについては,「2.4.2  AC200V電源設備」を参照してください。
