ハードウェア取扱説明書

1.5.1　シングルサイズ

シングルサイズのネットワークインタフェース機構の外観を以下に示します。

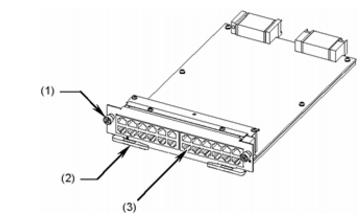

図1-22　外観

(1) 取り付けネジ

(2) レバー

(3) インタフェースポート

上図はNK1G-24Tの例です。ネットワークインタフェース機構の種類により，インタフェースポートやLEDが異なります。シングルサイズのネットワークインタフェース機構の詳細については，（1）以降を参照してください。

（1）  NK1G-24T

NK1G-24Tは以下のハードウェア仕様を備えたネットワークインタフェース機構です。

イーサネットポート（10/100/1000BASE-T）: 24ポート

正面外観

正面外観を以下に示します。

LEDについては，「表1-13　 LEDの表示について」を参照してください。

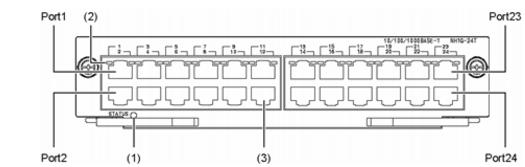

図1-23　正面外観

(1) STATUS LED

(2) LINK/TR LED

(3) イーサネットポート（10/100/1000BASE-T）

LED

表1-13　LEDの表示について

名　称	種　類	状　態	内　　容
STATUS	LED: 緑／橙／赤	ネットワークインタフェース機構の動作状態を示す。	緑点灯: 動作可能。 橙点灯: リセット中。 緑点滅: 準備中（立ち上げ中）。 赤点灯: 障害検出。 消灯　 : 電源OFF（ネットワークインタフェース機構の交換可能）*1 *2。
LINK/TR	LED: 緑／橙	イーサネットポートの動作状態を示す*6。	緑点灯: リンク確立。 緑点滅: フレーム送受信中。 橙点灯: 障害検出。 消灯　 : リンク障害*3 *4，または運用停止中*3 *5。

*1　システム操作パネルからのInactivateの操作，または運用端末からのコマンドの入力でネットワークインタフェース機構の電源をOFFにすることができます。

*2　no system recoveryを設定している場合は，以下のような場合にもネットワークインタフェース機構の電源がOFFになります。

・ネットワークインタフェース機構に障害が発生したとき（STATUS LEDが一度赤点灯し，その後消灯します）。

・制御スイッチング機構に障害が発生したとき（制御スイッチング機構を二重化していない場合です）。

*3　STATUS LEDが緑点灯の場合です。

*4　ケーブルが抜けている場合も含みます。

*5　運用端末からのコマンドの入力でイーサネットポートの運用を停止することができます。

*6　インタフェースポートのLEDを消灯に設定している場合は常に消灯となります。システム操作パネルの操作キーを操作すると，LEDが点灯して状態を確認できます。なお，キー操作を行なわない状態が60秒間続くと，LEDは再び消灯します。

no system recoveryを設定すると，装置に障害が発生した際に，障害部位を復旧しないで停止したままにすることができます。

（2）  NK1G-24S

NK1G-24Sは以下のハードウェア仕様を備えたネットワークインタフェース機構です。

イーサネットポート（1000BASE-X） : 24ポート

本装置がサポートするSFPについては，「1.7.1　 SFP」を参照してください。

正面外観

正面外観を以下に示します。

LEDについては，「表1-14　 LEDの表示について」を参照してください。

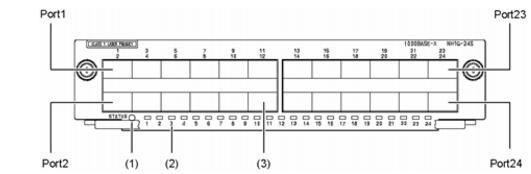

図1-24　正面外観

(1) STATUS LED

(2) LINK/TR LED

(3) イーサネットポート（1000BASE-X）

LED

表1-14　LEDの表示について

名　称	種　類	状　態	内　　容
STATUS	LED: 緑／橙／赤	ネットワークインタフェース機構の動作状態を示す。	緑点灯: 動作可能。 橙点灯: リセット中。 緑点滅: 準備中（立ち上げ中）。 赤点灯: 障害検出。 消灯　 : 電源OFF（ネットワークインタフェース機構の交換可能）*1 *2。
LINK/TR	LED: 緑／橙	イーサネットポートの動作状態を示す*6。	緑点灯: リンク確立。 緑点滅: フレーム送受信中。 橙点灯: 障害検出。 消灯　 : リンク障害*3 *4，または運用停止中*3 *5。

*1　システム操作パネルからのInactivateの操作，または運用端末からのコマンドの入力でネットワークインタフェース機構の電源をOFFにすることができます。

*2　no system recoveryを設定している場合は，以下のような場合にもネットワークインタフェース機構の電源がOFFになります。

・ネットワークインタフェース機構に障害が発生したとき（STATUS LEDが一度赤点灯し，その後消灯します）。

・制御スイッチング機構に障害が発生したとき（制御スイッチング機構を二重化していない場合です）。

*3　STATUS LEDが緑点灯の場合です。

*4　ケーブルが抜けている場合も含みます。

*5　運用端末からのコマンドの入力でイーサネットポートの運用を停止することができます。

*6　インタフェースポートのLEDを消灯に設定している場合は常に消灯となります。システム操作パネルの操作キーを操作すると，LEDが点灯して状態を確認できます。なお，キー操作を行なわない状態が60秒間続くと，LEDは再び消灯します。

no system recoveryを設定すると，装置に障害が発生した際に，障害部位を復旧しないで停止したままにすることができます。

（3）  NK1GS-8M

NK1GS-8Mは以下のハードウェア仕様を備えたネットワークインタフェース機構です。

イーサネットポート（10/100/1000BASE-T）: 4ポート
イーサネットポート（1000BASE-X）: 8ポート

このネットワークインタフェース機構のポート1〜4は10/100/1000BASE-Tと1000BASE-Xで共有しているため，10/100/1000BASE-Tと1000BASE-Xを同時に使用することはできません。ポートごとに10/100/1000BASE-Tと1000BASE-Xのいずれかをコンフィグレーションの編集により設定して使用してください（工場出荷時は，ポート1〜4は1000BASE-Xに設定されています）。 コンフィグレーションの編集については，ソフトウェアマニュアルを参照してください。

本装置がサポートするSFPについては，「1.7.1　 SFP」を参照してください。

正面外観

正面外観を以下に示します。

LEDについては，「表1-15　 LEDの表示について」を参照してください。

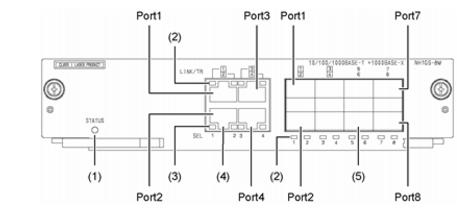

図1-25　正面外観

(1) STATUS LED

(2) LINK/TR LED

(3) SEL LED

(4) イーサネットポート（10/100/1000BASE-T）

(5) イーサネットポート（1000BASE-X）

LED

表1-15　LEDの表示について

名　称	種　類	状　態	内　　容
STATUS	LED: 緑／橙／赤	ネットワークインタフェース機構の動作状態を示す。	緑点灯: 動作可能。 橙点灯: リセット中。 緑点滅: 準備中（立ち上げ中）。 赤点灯: 障害検出。 消灯　 : 電源OFF（ネットワークインタフェース機構の交換可能）*1 *2。
LINK/TR	LED: 緑／橙	イーサネットポートの動作状態を示す*6。	緑点灯: リンク確立。 緑点滅: フレーム送受信中。 橙点灯: 障害検出。 消灯　 : リンク障害*3 *4，または運用停止中*3 *5。
SEL	LED: 緑	イーサネットポート1〜4に選択されている回線種別を示す*6。	緑点灯: 10/100/1000BASE-T選択中。 消灯　 : 1000BASE-X選択中。

*1　システム操作パネルからのInactivateの操作，または運用端末からのコマンドの入力でネットワークインタフェース機構の電源をOFFにすることができます。

*2　no system recoveryを設定している場合は，以下のような場合にもネットワークインタフェース機構の電源がOFFになります。

・ネットワークインタフェース機構に障害が発生したとき（STATUS LEDが一度赤点灯し，その後消灯します）。

・制御スイッチング機構に障害が発生したとき（制御スイッチング機構を二重化していない場合です）。

*3　STATUS LEDが緑点灯の場合です。

*4　ケーブルが抜けている場合も含みます。

*5　運用端末からのコマンドの入力でイーサネットポートの運用を停止することができます。

*6　インタフェースポートのLEDを消灯に設定している場合は常に消灯となります。システム操作パネルの操作キーを操作すると，LEDが点灯して状態を確認できます。なお，キー操作を行なわない状態が60秒間続くと，LEDは再び消灯します。

no system recoveryを設定すると，装置に障害が発生した際に，障害部位を復旧しないで停止したままにすることができます。

（4）  NK10G-4RX

NK10G-4RXは以下のハードウェア仕様を備えたネットワークインタフェース機構です。

イーサネットポート（10GBASE-R）: 4ポート

本装置がサポートするXFPについては，「1.7.2　 XFP」を参照してください。

正面外観

正面外観を以下に示します。

LEDについては，「表1-16　 LEDの表示について」を参照してください。

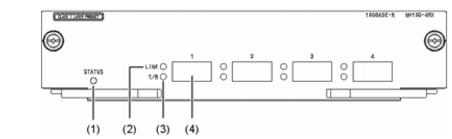

図1-26　正面外観

(1) STATUS LED

(2) LINK LED

(3) T/R LED

(4) イーサネットポート（10GBASE-R）

LED

表1-16　LEDの表示について

名　称	種　類	状　態	内　　容
STATUS	LED: 緑／橙／赤	ネットワークインタフェース機構の動作状態を示す。	緑点灯: 動作可能。 橙点灯: リセット中。 緑点滅: 準備中（立ち上げ中）。 赤点灯: 障害検出。 消灯　 : 電源OFF（ネットワークインタフェース機構の交換可能）*1 *2。
LINK	LED: 緑／橙	イーサネットポートの動作状態を示す*6。	緑点灯: リンク確立。 橙点灯: 障害検出。 消灯　 : リンク障害*3 *4，または運用停止中*3 *5。
T/R	LED: 緑		緑点滅: フレーム送受信中。 消灯　 : フレームを送受信していない。

*1　システム操作パネルからのInactivateの操作，または運用端末からのコマンドの入力でネットワークインタフェース機構の電源をOFFにすることができます。

*2　no system recoveryを設定している場合は，以下のような場合にもネットワークインタフェース機構の電源がOFFになります。

・ネットワークインタフェース機構に障害が発生したとき（STATUS LEDが一度赤点灯し，その後消灯します）。

・制御スイッチング機構に障害が発生したとき（制御スイッチング機構を二重化していない場合です）。

*3　STATUS LEDが緑点灯の場合です。

*4　ケーブルが抜けている場合も含みます。

*5　運用端末からのコマンドの入力でイーサネットポートの運用を停止することができます。

*6　インタフェースポートのLEDを消灯に設定している場合は常に消灯となります。システム操作パネルの操作キーを操作すると，LEDが点灯して状態を確認できます。なお，キー操作を行なわない状態が60秒間続くと，LEDは再び消灯します。

no system recoveryを設定すると，装置に障害が発生した際に，障害部位を復旧しないで停止したままにすることができます。

（5）  NK10G-8RX

NK10G-8RXは以下のハードウェア仕様を備えたネットワークインタフェース機構です。

イーサネットポート（10GBASE-R）: 8ポート

本装置がサポートするXFPについては，「1.7.2　 XFP」を参照してください。

正面外観

正面外観を以下に示します。

LEDについては，「表1-17　 LEDの表示について」を参照してください。

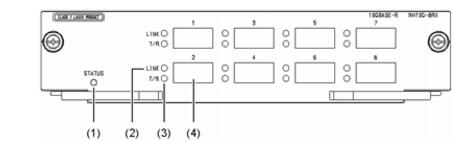

図1-27　正面外観

(1) STATUS LED

(2) LINK LED

(3) T/R LED

(4) イーサネットポート（10GBASE-R）

LED

表1-17　LEDの表示について

名　称	種　類	状　態	内　　容
STATUS	LED: 緑／橙／赤	ネットワークインタフェース機構の動作状態を示す。	緑点灯: 動作可能。 橙点灯: リセット中。 緑点滅: 準備中（立ち上げ中）。 赤点灯: 障害検出。 消灯　 : 電源OFF（ネットワークインタフェース機構の交換可能）*1 *2。
LINK	LED: 緑／橙	イーサネットポートの動作状態を示す*6。	緑点灯: リンク確立。 橙点灯: 障害検出。 消灯　 : リンク障害*3 *4，または運用停止中*3 *5。
T/R	LED: 緑		緑点滅: フレーム送受信中。 消灯　 : フレームを送受信していない。

*1　システム操作パネルからのInactivateの操作，または運用端末からのコマンドの入力でネットワークインタフェース機構の電源をOFFにすることができます。

*2　no system recoveryを設定している場合は，以下のような場合にもネットワークインタフェース機構の電源がOFFになります。

・ネットワークインタフェース機構に障害が発生したとき（STATUS LEDが一度赤点灯し，その後消灯します）。

・制御スイッチング機構に障害が発生したとき（制御スイッチング機構を二重化していない場合です）。

*3　STATUS LEDが緑点灯の場合です。

*4　ケーブルが抜けている場合も含みます。

*5　運用端末からのコマンドの入力でイーサネットポートの運用を停止することができます。

*6　インタフェースポートのLEDを消灯に設定している場合は常に消灯となります。システム操作パネルの操作キーを操作すると，LEDが点灯して状態を確認できます。なお，キー操作を行なわない状態が60秒間続くと，LEDは再び消灯します。

no system recoveryを設定すると，装置に障害が発生した際に，障害部位を復旧しないで停止したままにすることができます。
