ハードウェア取扱説明書

1.1.1　AX6604S

AX6604Sは以下のハードウェア仕様を備えています。

制御スイッチング機構（CSU）スロット: 2スロット
ネットワークインタフェース機構（NIF）スロット: 4スロット
電源機構（PS）スロット: 4スロット
ファンユニット（FAN）スロット: 2スロット

（1）  外観

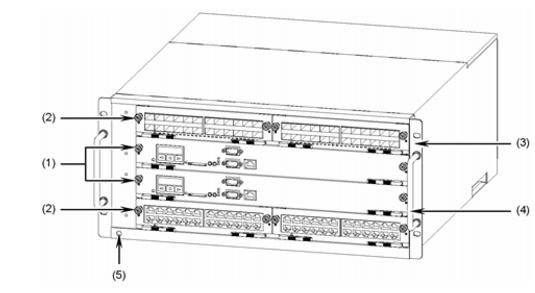

図1-1　正面外観

(1) 制御スイッチング機構（CSU）スロット

(2) ネットワークインタフェース機構（NIF）スロット

(3) ラック取り付け金具

(4) 取っ手

(5) リストストラップ用端子

本装置に取り付けられているラック取り付け金具は，ラック搭載時，ラックの柱と装置正面とをフラットで固定するタイプのものです。 ラックの扉と装置正面との間に100mmのエリアを確保できない場合は，ラックの柱に対して装置正面を50mm奥に引っ込めて固定するタイプのもの（別売り品）に交換することもできます。 別売り品については，「1.10　 ラック取り付け金具」を参照してくださいい。

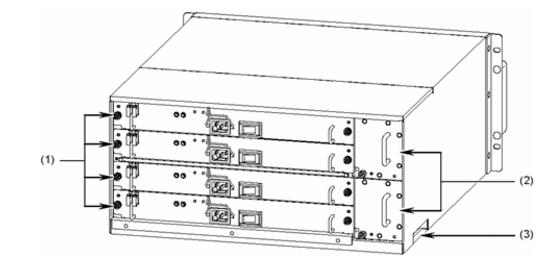

図1-2　背面外観（AC電源機構搭載時）

(1) 電源機構（PS）スロット

(2) ファンユニット（FAN）スロット

(3) 取っ手

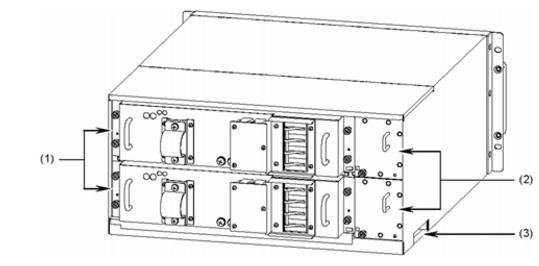

図1-3　背面外観（DC電源機構搭載時）

(1) 電源機構（PS）スロット

(2) ファンユニット（FAN）スロット

(3) 取っ手

（2）  スロット番号

本装置のオプション機構のスロット番号は以下のようになります。

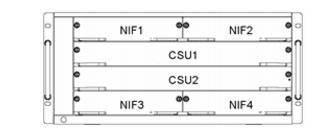

図1-4　装置正面側

図1-5　装置背面側（AC電源機構搭載時）

図1-6　装置背面側（DC電源機構搭載時）

（3）  電源機構の搭載数と搭載位置

電源機構にはAC電源機構とDC電源機構があります。1台の装置にAC電源機構とDC電源機構を同時に搭載しないでください。 AC電源機構とDC電源機構を同時に搭載しても，正常動作いたしません。

AC電源機構を搭載する場合

本装置にAC電源機構を搭載する場合，電源冗長方式は2+2冗長になります。

電源機構は基本2個，冗長2個が必要です。

電源機構の搭載位置については下表を参照してください。

表1-2　AC電源機構の搭載位置

電源冗長方式	電源の冗長化	基本		冗長
		PS1	PS2	PS3	PS4
2+2冗長	なし	○	○	×	×
	あり	○	○	○	○

上記以外の位置に電源機構を搭載しても，正常動作いたしません。

DC電源機構を搭載する場合

本装置にDC電源機構を搭載する場合，電源冗長方式は1+1冗長になります。

電源機構は基本1個，冗長1個が必要です。

電源機構の搭載位置については下表を参照してください。

表1-3　DC電源機構の搭載位置

電源冗長方式	電源の冗長化	基本	冗長
		PS1	PS2
1+1冗長	なし	○	×
	あり	○	○

上記以外の位置に電源機構を搭載しても，正常動作いたしません。

（4）  LEDおよびスイッチ

LEDおよびスイッチは，それぞれのオプション機構に取り付けられています。

装置正面側のLEDおよびスイッチについては，「1.4　 制御スイッチング機構（CSU）」および「1.5　 ネットワークインタフェース機構（NIF）」を参照してください。

また，装置背面側のLEDについては，「1.2　 ファンユニット（FAN）」，「1.3　 電源機構（PS）」を参照してください。
