5.5 管理スイッチング機構の増設および交換
（1） 取り外し方
管理スイッチング機構の取り外しは装置の電源を入れたままで行なうことができます。
ただし，取り外しの手順は，装置の電源を入れたままで行なう場合と，装置の電源を切断して行なう場合で異なります。
次の図を参照して操作を行なってください。

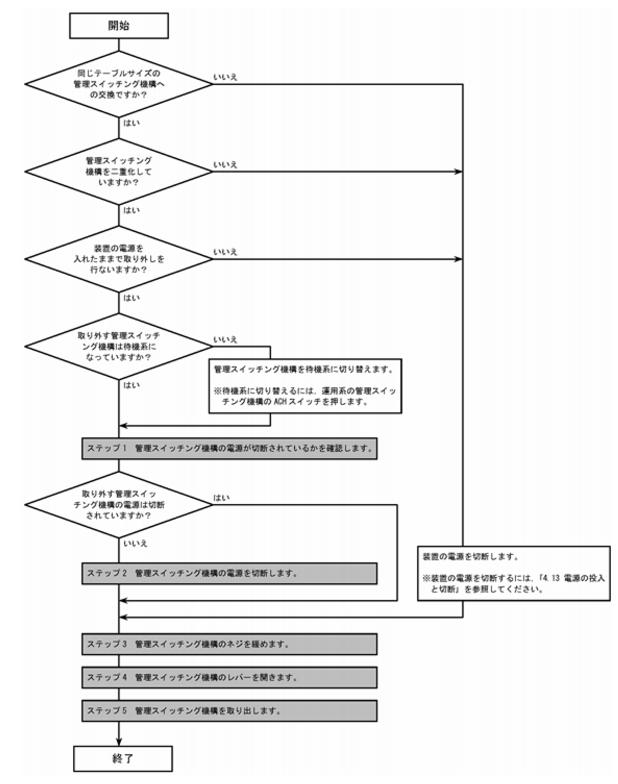

図5-18 取り外しの操作の流れ
【ステップ1】
取り外す管理スイッチング機構の電源が切断されているかを確認します（STATUS LED点灯: 電源が投入されている，STATUS LED消灯: 電源が切断されている）。

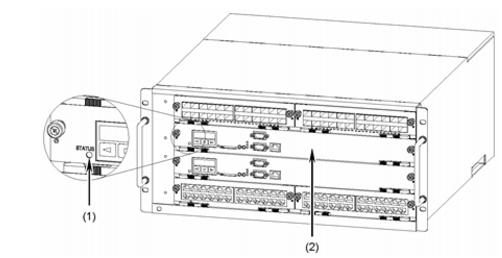

図5-19 STATUS LEDの確認(1) STATUS LED(2) 管理スイッチング機構
【ステップ2】
管理スイッチング機構の電源が投入されている場合は電源を切断します（Inactivateの操作を行ないます）。
【ステップ3】
管理スイッチング機構のネジを緩めます。

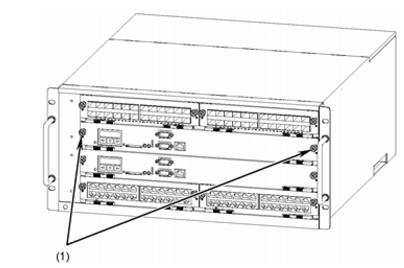

図5-20 管理スイッチング機構の取り外し-1(1) ネジ
【ステップ4】
管理スイッチング機構の左右のレバーを同時に開きます（管理スイッチング機構が15mmほど手前に出ます）。

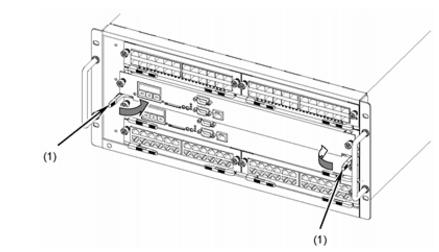

図5-21 管理スイッチング機構の取り外し-2(1) レバー
【ステップ5】
管理スイッチング機構を取り出します（レバーを持って少し引き出し，両側面を持って取り出してください）。

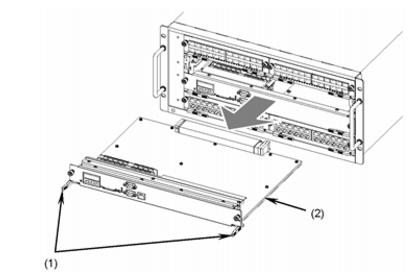

図5-22 管理スイッチング機構の取り外し-3(1) レバー(2) 側面
（2） 取り付け方
管理スイッチング機構の取り付けは装置の電源を入れたままで行なうことができます。
ただし，取り付けの手順は，装置の電源を入れたままで行なう場合と，装置の電源を切断して行なう場合で異なります。
また，取り付けを行なうときの条件によっても異なります。次の図を参照して操作を行なってください。

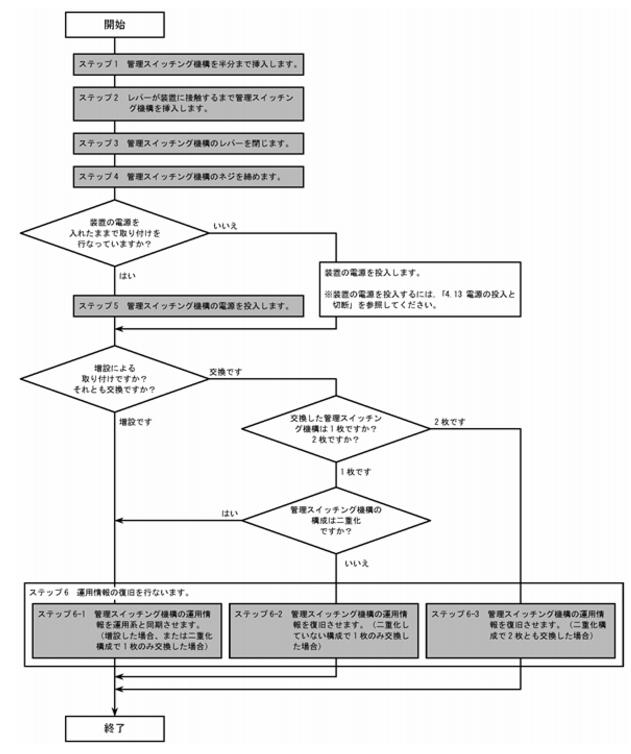

図5-23 取り付けの操作の流れ
【ステップ1】
管理スイッチング機構スロットに管理スイッチング機構を半分まで挿入します（両側面を持って挿入してください）。

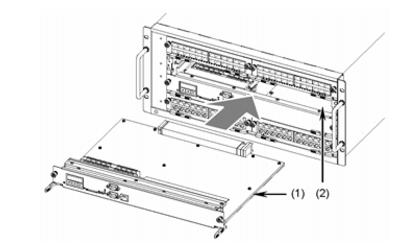

図5-24 管理スイッチング機構の取り付け-1(1) 管理スイッチング機構(2) 管理スイッチング機構スロット
【ステップ2】
左右のレバーを持ちながら，レバーが装置に接触するところまでゆっくりと押し込みます。このとき，レバーは挿入する方向と平行になるように開いておきます。

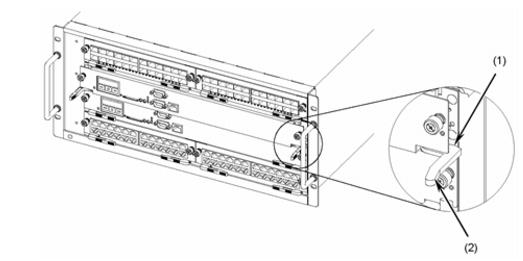

図5-25 管理スイッチング機構の取り付け-2(1) 接触部(2) レバー
【ステップ3】
管理スイッチング機構の左右のレバーを閉じます（管理スイッチング機構が奥まで挿入されます）。
図5-26 管理スイッチング機構の取り付け-3(1) レバー
【ステップ4】
管理スイッチング機構のネジを締めます。
図5-27 管理スイッチング機構の取り付け-4(1) ネジ
【ステップ5】
管理スイッチング機構の電源を投入します（Activateの操作を行ないます）。
【ステップ6】
運用情報の復旧を行ないます。復旧の手順はケースごとに異なります。該当する手順で操作を行なってください。
6-1 管理スイッチング機構の運用情報を運用系と同期させます（増設した場合，または二重化構成で1枚のみ交換した場合）。
6-2 管理スイッチング機構の運用情報を復旧させます（二重化していない構成で1枚のみ交換した場合）。
6-3 管理スイッチング機構の運用情報を復旧させます（二重化構成で2枚とも交換した場合）。
- 運用情報の復旧を行なっている途中で系交替が発生しないよう，待機系の管理スイッチング機構の電源を切断します（Inactivateの操作を行ないます）。
- あらかじめバックアップしておいたファイルから運用情報を復旧します（restoreコマンドを使用します）。運用情報を復旧させるには，メモリカードまたはftpサーバにバックアップしておいたファイルを使用してください。
- 待機系の管理スイッチング機構の電源を投入します（Activateの操作を行ないます）。
- 待機系のソフトウェアバージョンを運用系と一致させます（ppupdateコマンドを使用します）。
- 待機系のコンフィグレーション，ユーザアカウント，パスワード，ライセンスキーなどの設定を運用系と同期させます（synchronizeコマンドを使用します）。
- オプションライセンスを導入している場合，ライセンスキー情報を反映させるために待機系の管理スイッチング機構を再起動させます（reloadコマンドを使用します）。
|
|
