ハードウェア取扱説明書

1.5.2　ダブルサイズ

ダブルサイズのネットワークインタフェース機構の外観を以下に示します。

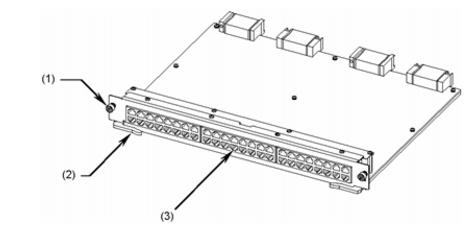

図1-31　外観

(1) 取り付けネジ

(2) レバー

(3) インタフェースポート

（1）  NH1G-48T

NH1G-48Tは以下のハードウェア仕様を備えたネットワークインタフェース機構です。

イーサネットポート（10/100/1000BASE-T）: 48ポート

正面外観

正面外観を以下に示します。

LEDについては，「表1-20　 LEDの表示について」を参照してください。

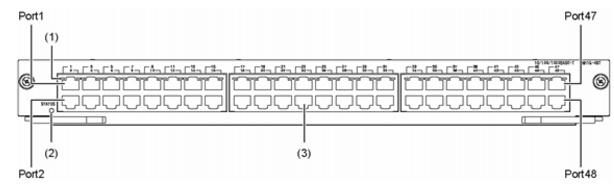

図1-32　正面外観

(1) LINK/TR LED

(2) STATUS LED

(3) イーサネットポート（10/100/1000BASE-T）

LED

表1-20　LEDの表示について

名　称	種　類	状　態	内　　容
STATUS	LED: 緑／橙／赤	ネットワークインタフェース機構の動作状態を示す。	緑点灯: 動作可能。 橙点灯: リセット中。 緑点滅: 準備中（立ち上げ中）。 赤点灯: 障害検出。 消灯　 : 電源OFF（ネットワークインタフェース機構の交換可能）*1 *2。
LINK/TR	LED: 緑／橙	イーサネットポートの動作状態を示す*6。	緑点灯: リンク確立。 緑点滅: フレーム送受信中。 橙点灯: 障害検出。 消灯　 : リンク障害*3 *4，または運用停止中*3 *5。

*1　システム操作パネルからのInactivateの操作，または運用端末からのコマンドの入力でネットワークインタフェース機構の電源をOFFにすることができます。

*2　no system recoveryを設定している場合は，以下のような場合にもネットワークインタフェース機構の電源がOFFになります。

・ネットワークインタフェース機構に障害が発生したとき（STATUS LEDが一度赤点灯し，その後消灯します）。

・管理スイッチング機構に障害が発生したとき（管理スイッチング機構を二重化していない場合です）。

*3　STATUS LEDが緑点灯の場合です。

*4　ケーブルが抜けている場合も含みます。

*5　運用端末からのコマンドの入力でイーサネットポートの運用を停止することができます。

*6　インタフェースポートのLEDを消灯に設定している場合は常に消灯となります。システム操作パネルの操作キーを操作すると，LEDが点灯して状態を確認できます。なお，キー操作を行なわない状態が60秒間続くと，LEDは再び消灯します。

no system recoveryを設定すると，装置に障害が発生した際に，障害部位を復旧しないで停止したままにすることができます。 ソフトウェアVer. 10.3以降でサポートしています。
