4.4.1 AX5402S−ACのラック搭載

AX5402S−ACをラックに搭載するには,以下の手順で行ないます。

【ステップ1】
キャビネットラックにガイドレール(または棚)を取り付けます。
ガイドレールの取り付け位置については,「図4-3 ガイドレールの取り付け位置」を参照してください。

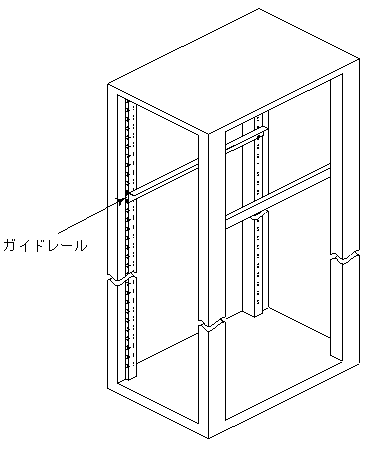

図4-2 ガイドレールの取り付け

[図データ]


!注意
本装置のラック取り付け金具は,本体をラックに固定するためのもので,荷重を支えるためのものではありません。必ずガイドレールまたは棚を使用してください。なお,ガイドレール,棚はラック付属のもので,本体の荷重を支えることのできるものを使用してください。

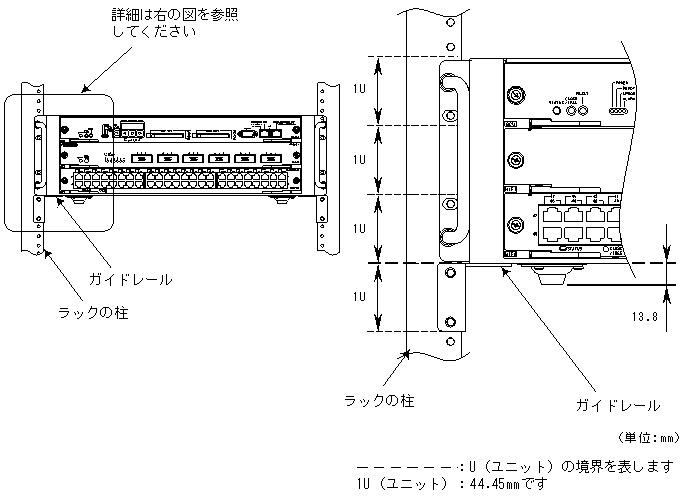

図4-3 ガイドレールの取り付け位置

[図データ]


NOTE
ガイドレールを使用する場合,ガイドレールの上面がU(ユニット)の境界にくるように取り付けます。


NOTE
本装置のゴム足の高さは13.8mmです。棚を使用する場合,棚の上面がU(ユニット)の境界より13.8mm低くなるように取り付けてください。

【ステップ2】
装置をガイドレール(または棚)に搭載します。

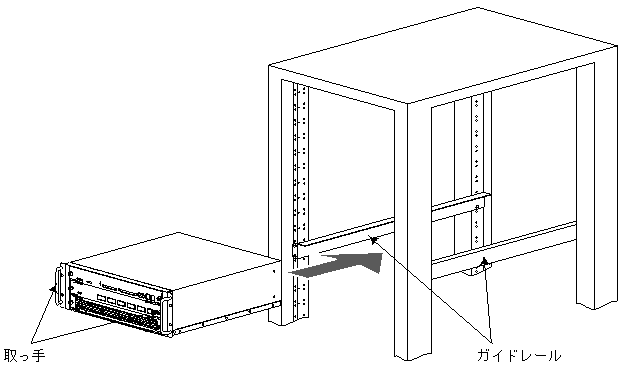

図4-4 ラックへの搭載

[図データ]


!警告
AX5402S−AC本体の質量は最大で29kgです。設置および運搬作業は2人以上で行なってください。上記に満たない人数で作業を行なった場合,落下・転倒などにより,けがの原因となります。


NOTE
ラックへの搭載は,装置下面と装置の取っ手を持って行なってください。


NOTE
高い場所への設置作業には,ハンドリフタなどのハンドリング装置をお使いいただくことをお奨めします。

【ステップ3】
本体をラックに固定します。

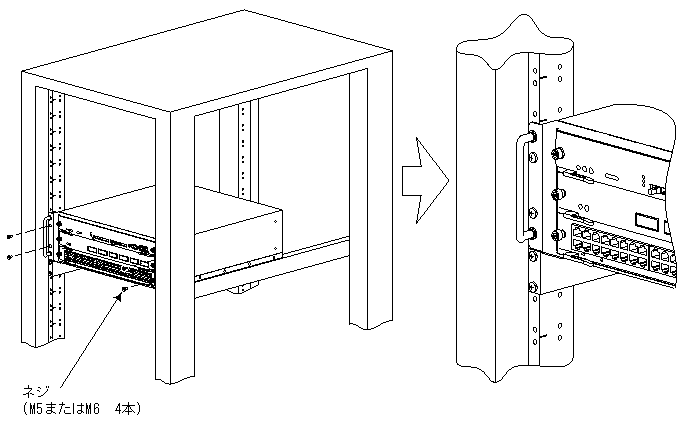

図4-5 ラックへの固定

[図データ]


NOTE
本体をラックに固定するには,ラック付属のM5またはM6のネジを使用してください。
