ハードウェア取扱説明書
本装置に使用するインタフェースケーブルの詳細を説明します。
ケーブルの購入，また本装置をネットワークに接続する場合に参照してください。
- 光ファイバケーブルは，装置を保守するときに必要な分の長さ（3m）をあらかじめ考慮して準備し，余長のケーブルは装置の近くに束ねて巻いておいてください。また，光ファイバケーブルと他のインタフェースケーブルが混在する場合，光ファイバケーブルに無理な力が加わらないようにしてください。
- 光ファイバケーブルは，予備として現用ケーブル以外に数本準備してください。
- ＜この節の構成＞
- (1) 1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径50μm，SC2芯コネクタ）
- (2) 1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径62.5μm，SC2芯コネクタ）
- (3) 1000BASE−LX／1000BASE−LH用シングルモード光ファイバケーブル（コア径10μm，SC2芯コネクタ）
- (4) 1000BASE−LH用シングルモード（DSF）光ファイバケーブル（コア径8μm，SC2芯コネクタ）
- (5) 1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径50μm，LC2芯コネクタ）
- (6) 1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径62.5μm，LC2芯コネクタ）
- (7) 1000BASE−LX／1000BASE−LH用シングルモード光ファイバケーブル（コア径10μm，LC2芯コネクタ）
- (8) 1000BASE−LH 用シングルモード（DSF）光ファイバケーブル（コア径8μm，LC2 芯コネクタ）
- (9) 10BASE−T／100BASE−TX／1000BASE−Tインタフェースケーブル（CAT.5E，RJ45コネクタ）
- (10) 10BASE−T／100BASE−TXインタフェースケーブル（CAT.5，RJ45コネクタ）
(1) 1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径50μm，SC2芯コネクタ）
1000BASE−SX（GBIC−SX）および1000BASE−LX（GBIC−LX）の接続に使用します。
1000BASE−SXおよび1000BASE−LXとの保守範囲の境界は，本装置側のコネクタとなります。
1000BASE−SXの場合，コア／クラッド径が50／125μm，400MHz・km（波長850nm）の帯域の光ファイバを使用したときの装置間最大伝送距離は500mです。
1000BASE−LXの場合，コア／クラッド径が50／125μm，500MHz・km（波長1300nm）の帯域の光ファイバを使用したときの装置間最大伝送距離は550mです。
「図3-2 1000BASE−SX／1000BASE−LXマルチモード光ファイバケーブル（コア径50μm）の概略図」に概略図を，「表3-1 光インタフェースの仕様（1000BASE−SX）」，「表3-2 光インタフェースの仕様（1000BASE−LX）（マルチモード）」に光インタフェースの仕様を示します。
図3-2 1000BASE−SX／1000BASE−LXマルチモード光ファイバケーブル（コア径50μm）の概略図
表3-1 光インタフェースの仕様（1000BASE−SX）
項目 仕様 発光中心波長 0.770 〜 0.860 μm 光送信電力(平均値) −9.5 〜 0 dBm 光受信電力(平均値) −17.0 〜 0 dBm 光伝送損失(最大値) 7.5 dB 表3-2 光インタフェースの仕様（1000BASE−LX）（マルチモード）
項目 仕様 発光中心波長 1.270 〜 1.355 μm 光送信電力(平均値) −11.5 〜 −3.0 dBm 光受信電力(平均値) −19.0 〜 −3.0 dBm 光伝送損失(最大値) 7.5 dB
(2) 1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径62.5μm，SC2芯コネクタ）
1000BASE−SX（GBIC−SX）および1000BASE−LX（GBIC−LX）の接続に使用します。
1000BASE−SXおよび1000BASE−LXとの保守範囲の境界は，本装置側のコネクタとなります。
1000BASE−SXの場合，コア／クラッド径が62.5／125μm，200MHz・km（波長850nm）の帯域の光ファイバを使用したときの装置間最大伝送距離は275mです。
1000BASE−LXの場合，コア／クラッド径が62.5／125μm，500MHz・km（波長1300nm）の帯域の光ファイバを使用したときの装置間最大伝送距離は550mです。
「図3-3 1000BASE−SX／1000BASE−LXマルチモード光ファイバケーブル（コア径62.5μm）の概略図」に概略図を，「表3-3 光インタフェースの仕様（1000BASE−SX）」，「表3-4 光インタフェースの仕様（1000BASE−LX）（マルチモード）」に光インタフェースの仕様を示します。

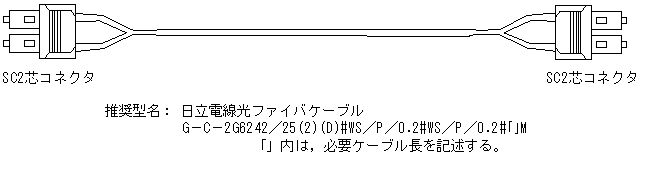

図3-3 1000BASE−SX／1000BASE−LXマルチモード光ファイバケーブル（コア径62.5μm）の概略図
表3-3 光インタフェースの仕様（1000BASE−SX）
項目 仕様 発光中心波長 0.770 〜 0.860 μm 光送信電力(平均値) −9.5 〜 0 dBm 光受信電力(平均値) −17.0 〜 0 dBm 光伝送損失(最大値) 7.5 dB 表3-4 光インタフェースの仕様（1000BASE−LX）（マルチモード）
項目 仕様 発光中心波長 1.270 〜 1.355 μm 光送信電力(平均値) −11.5 〜 −3.0 dBm 光受信電力(平均値) −19.0 〜 −3.0 dBm 光伝送損失(最大値) 7.5 dB
(3) 1000BASE−LX／1000BASE−LH用シングルモード光ファイバケーブル（コア径10μm，SC2芯コネクタ）
1000BASE−LX（GBIC−LX）および1000BASE−LH（GBIC−LH）との接続に使用します。
1000BASE−LXおよび1000BASE−LHとの保守範囲の境界は，本装置側のコネクタとなります。
1000BASE−LXの場合，コア／クラッド径が10／125μm（波長1310nm）の光ファイバを使用したときの装置間最大伝送距離は5kmです。
1000BASE−LHの場合，コア／クラッド径が10／125μm（波長1550nm）の光ファイバを使用したときの装置間最大伝送距離は70kmです。
「図3-4 1000BASE−LX／1000BASE−LHシングルモード光ファイバケーブル（コア径10μm）の概略図」に概略図を，「表3-5 光インタフェースの仕様（1000BASE−LX）（シングルモード）」，「表3-6 光インタフェースの仕様（1000BASE−LH）」に光インタフェースの仕様を示します。
図3-4 1000BASE−LX／1000BASE−LHシングルモード光ファイバケーブル（コア径10μm）の概略図
表3-5 光インタフェースの仕様（1000BASE−LX）（シングルモード）
項目 仕様 発光中心波長 1.270 〜 1.355 μm 光送信電力(平均値) −11.0 〜 −3.0 dBm 光受信電力(平均値) −19.0 〜 −3.0 dBm 光伝送損失(最大値) 8.0 dB 表3-6 光インタフェースの仕様（1000BASE−LH）
項目 仕様 発光中心波長 1.540 〜 1.570 μm 光送信電力(平均値) 0 〜 ＋4.0 dBm 光受信電力(平均値) −24.0 〜 −1.0 dBm 光伝送損失(最大値) 24.0 dB(注1) (注1)：光伝送損失が2.0dB以下の場合は，光アッテネータを使用して損失を調整してください。
- 光アッテネータの推奨型名
- ・メーカ：三和電気工業
- ・型名 ：SCASA10（10dB損失）
(4) 1000BASE−LH用シングルモード（DSF）光ファイバケーブル（コア径8μm，SC2芯コネクタ）
1000BASE−LH（GBIC−LH）との接続に使用します。
1000BASE−LHとの保守範囲の境界は，本装置側のコネクタとなります。
1000BASE−LHの場合，コア／クラッド径が8／125μm（波長1550nm）の光ファイバを使用したときの装置間最大伝送距離は70kmです。
「図3-5 1000BASE−LHシングルモード光ファイバケーブル（コア径8μm）の概略図」に概略図を，「表3-7 光インタフェースの仕様（1000BASE−LH）」に光インタフェースの仕様を示します。

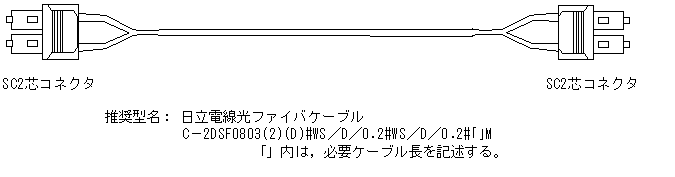

図3-5 1000BASE−LHシングルモード光ファイバケーブル（コア径8μm）の概略図
表3-7 光インタフェースの仕様（1000BASE−LH）
項目 仕様 発光中心波長 1.540 〜 1.570 μm 光送信電力(平均値) 0 〜 ＋4.0 dBm 光受信電力(平均値) −24.0 〜 −1.0 dBm 光伝送損失(最大値) 24.0 dB(注1) (注1)：光伝送損失が2.0dB以下の場合は，光アッテネータを使用して損失を調整してください。
- 光アッテネータの推奨型名
- ・メーカ：三和電気工業
- ・型名 ：SCASA10（10dB損失）
(5) 1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径50μm，LC2芯コネクタ）
1000BASE−SX（SFP−SX）および1000BASE−LX（SFP−LX）の接続に使用します。
1000BASE−SXおよび1000BASE−LXとの保守範囲の境界は，本装置側のコネクタとなります。
1000BASE−SXの場合，コア／クラッド径が50／125μm，400MHz・km（波長850nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は500mです。
1000BASE−LXの場合，コア／クラッド径が50／125μm，500MHz・km（波長1300nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は550mです。
「図3-6 1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径50μm）の概略図」に概略図を，「表3-8 光インタフェースの仕様（1000BASE−SX）」，「表3-9 光インタフェースの仕様（1000BASE−LX）（マルチモード）」に光インタフェースの仕様を示します。

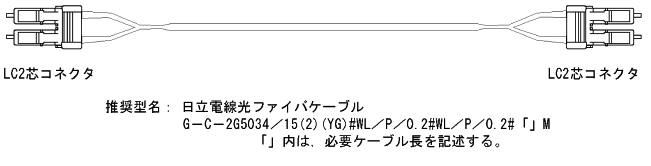

図3-6 1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径50μm）の概略図
表3-8 光インタフェースの仕様（1000BASE−SX）
項目 仕様 発光中心波長 0.770 〜 0.860 μm 光送信電力(平均値) −9.5 〜 0 dBm 光受信電力(平均値) −17.0 〜 0 dBm 光伝送損失(最大値) 7.5 dB 表3-9 光インタフェースの仕様（1000BASE−LX）（マルチモード）
項目 仕様 発光中心波長 1.270 〜 1.355 μm 光送信電力(平均値) −11.5 〜 −3.0 dBm 光受信電力(平均値) −19.0 〜 −3.0 dBm 光伝送損失(最大値) 7.5 dB
(6) 1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径62.5μm，LC2芯コネクタ）
1000BASE−SX（SFP−SX）および1000BASE−LX（SFP−LX）の接続に使用します。
1000BASE−SXおよび1000BASE−LXとの保守範囲の境界は，本装置側のコネクタとなります。
1000BASE−SXの場合，コア／クラッド径が62.5／125μm，200MHz・km（波長850nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は275mです。
1000BASE−LXの場合，コア／クラッド径が62.5／125μm，500MHz・km（波長1300nm）の帯域の光ファイバを使用した時の装置間最大伝送距離は550mです。
「図3-7 1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径62.5μm）の概略図」に概略図を，「表3-10 光インタフェースの仕様（1000BASE−SX）」，「表3-11 光インタフェースの仕様（1000BASE−LX）（マルチモード）」に光インタフェースの仕様を示します。

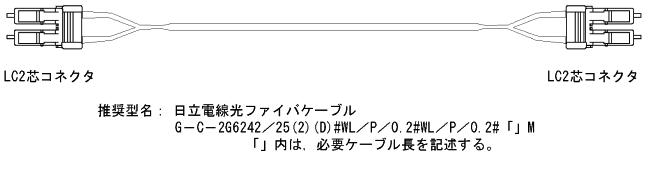

図3-7 1000BASE−SX／1000BASE−LX用マルチモード光ファイバケーブル（コア径62.5μm）の概略図
表3-10 光インタフェースの仕様（1000BASE−SX）
項目 仕様 発光中心波長 0.770 〜 0.860 μm 光送信電力(平均値) −9.5 〜 0 dBm 光受信電力(平均値) −17.0 〜 0 dBm 光伝送損失(最大値) 7.5 dB 表3-11 光インタフェースの仕様（1000BASE−LX）（マルチモード）
項目 仕様 発光中心波長 1.270 〜 1.355 μm 光送信電力(平均値) −11.5 〜 −3.0 dBm 光受信電力(平均値) −19.0 〜 −3.0 dBm 光伝送損失(最大値) 7.5 dB
(7) 1000BASE−LX／1000BASE−LH用シングルモード光ファイバケーブル（コア径10μm，LC2芯コネクタ）
1000BASE−LX（SFP−LX）および1000BASE−LH（SFP−LH）の接続に使用します。
1000BASE−LXおよび1000BASE−LHとの保守範囲の境界は，本装置側のコネクタとなります。
1000BASE−LXの場合，コア／クラッド径が10／125μm（波長1310nm）の光ファイバを使用した時の装置間最大伝送距離は5kmです。
1000BASE−LH の場合，コア／クラッド径が10／125μm（波長1550nm）の光ファイバを使用したときの装置間最大伝送距離は70kmです。
「図3-8 1000BASE−LX／1000BASE−LH用シングルモード光ファイバケーブル（コア径10μm）の概略図」に概略図を，「表3-12 光インタフェースの仕様（1000BASE−LX）（シングルモード）」に光インタフェースの仕様を示します。

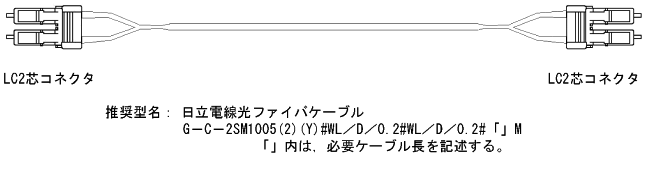

図3-8 1000BASE−LX／1000BASE−LH用シングルモード光ファイバケーブル（コア径10μm）の概略図
表3-12 光インタフェースの仕様（1000BASE−LX）（シングルモード）
項目 仕様 発光中心波長 1.270 〜 1.355 μm 光送信電力(平均値) −11.0 〜 −3.0 dBm 光受信電力(平均値) −19.0 〜 −3.0 dBm 光伝送損失(最大値) 8.0 dB 表3-13 光インタフェースの仕様（1000BASE−LH）
項目 仕様 発光中心波長 1.540 〜 1.570 μm 光送信電力(平均値) 0 〜 ＋5.0 dBm 光受信電力(平均値) −22.0 〜 0 dBm 光伝送損失(最大値) 22 dB(注1) (注1)：光伝送損失が5.0dB以下の場合は，光アッテネータを使用して損失を調整してください。
- 光アッテネータの推奨型名
- ・メーカ：精工技研
- ・型名 ：FA125−10−HP（10dB損失）
(8) 1000BASE−LH 用シングルモード（DSF）光ファイバケーブル（コア径8μm，LC2 芯コネクタ）
1000BASE−LH（SFP−LH）との接続に使用します。
1000BASE−LHとの保守範囲の境界は，本装置側のコネクタとなります。
1000BASE−LHの場合，コア／クラッド径が8／125μm（波長1550nm）の光ファイバを使用したときの装置間最大伝送距離は70kmです。
「図3-9 1000BASE−LHシングルモード光ファイバケーブル（コア径8μm）の概略図」に概略図を，「表3-14 光インタフェースの仕様（1000BASE−LH）」に光インタフェースの仕様を示します。

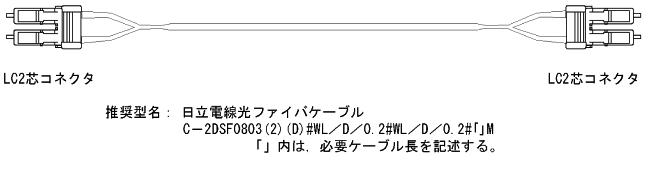

図3-9 1000BASE−LHシングルモード光ファイバケーブル（コア径8μm）の概略図
表3-14 光インタフェースの仕様（1000BASE−LH）
項目 仕様 発光中心波長 1.540 〜 1.570 μm 光送信電力(平均値) 0 〜 ＋5.0 dBm 光受信電力(平均値) −22.0 〜 0 dBm 光伝送損失(最大値) 22 dB(注1) (注1)：光伝送損失が5.0dB以下の場合は，光アッテネータを使用して損失を調整してください。
- 光アッテネータの推奨型名
- ・メーカ：精工技研
- ・型名 ：FA125−10−HP（10dB損失）
(9) 10BASE−T／100BASE−TX／1000BASE−Tインタフェースケーブル（CAT.5E，RJ45コネクタ）
10BASE−T，100BASE−TX，および1000BASE−Tとの保守範囲の境界は本装置側のコネクタとなります。
1000BASE−Tとの接続にはエンハンストカテゴリ5以上のUTPインタフェースケーブルを用います。（100BASE−TXのみで接続する場合はカテゴリ5以上のUTPインタフェースケーブルが使用可能です。また，10BASE−Tのみで接続する場合はカテゴリ3以上のUTPインタフェースケーブルも使用可能です。）
本装置を10BASE−T，100BASE−TX，および1000BASE−Tに接続した時の最大伝送距離は100mです。
「図3-10 ツイストペアケーブル（ストレートケーブル）の概略図」，「図3-11 ツイストペアケーブル（クロスケーブル）の概略図」に概略図を，「表3-15 ネットワークインタフェース機構NF1G−48T，NFMX−34，NFMX−44のピン配置（10BASE−T／100BASE−TX／1000BASE−Tインタフェース）」にネットワークインタフェース機構NF1G−48T，NFMX−34，NFMX−44のピン配置を示します。

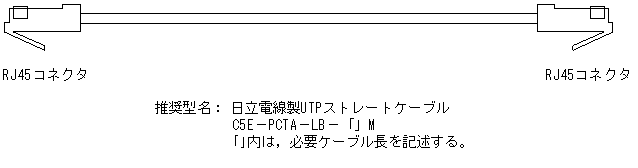

図3-10 ツイストペアケーブル（ストレートケーブル）の概略図

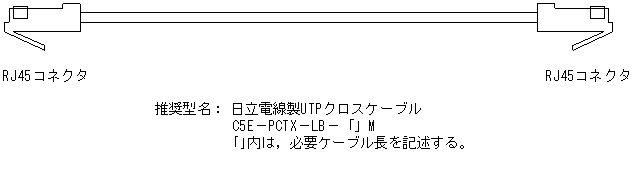

図3-11 ツイストペアケーブル（クロスケーブル）の概略図
表3-15 ネットワークインタフェース機構NF1G−48T，NFMX−34，NFMX−44のピン配置（10BASE−T／100BASE−TX／1000BASE−Tインタフェース）
ピン番号 仕様 1 送受信A（＋） （A） 2 送受信A（−） （a） 3 送受信B（＋） （B） 4 送受信C（＋） （C） 5 送受信C（−） （c） 6 送受信B（−） （b） 7 送受信D（＋） （D） 8 送受信D（−） （d） (注1) ツイストペア線であるため，上記ピンアサインで（A）と（a），（B）と（b），（C）と（c），（D）と（d）をペアにしてください。
- 10BASE−Tおよび100BASE−TXで使用する場合は，「(10) 10BASE−T／100BASE−TXインタフェースケーブル（CAT.5，RJ45コネクタ）」を参照してください。
(10) 10BASE−T／100BASE−TXインタフェースケーブル（CAT.5，RJ45コネクタ）
10BASE−Tおよび100BASE−TXとの保守範囲の境界は本装置側のコネクタとなります。
100BASE−TXとの接続には，カテゴリ5以上のUTPインタフェースケーブルを用います。（10BASE−Tのみで接続する場合はカテゴリ3のUTPインタフェースケーブルも使用可能です。）
本装置を10BASE−Tおよび100BASE−TXに接続したときの最大伝送距離は100mです。
「図3-12 ツイストペアケーブル（ストレートケーブル）の概略図」，「図3-13 ツイストペアケーブル（クロスケーブル）の概略図」に概略図を示します。また，「表3-16 ネットワークインタフェース機構NF100−48TAのピン配置（10BASE−T／100BASE−TXインタフェース）」にネットワークインタフェース機構NF100−48TAのイーサネットポートのピン配置を示します。

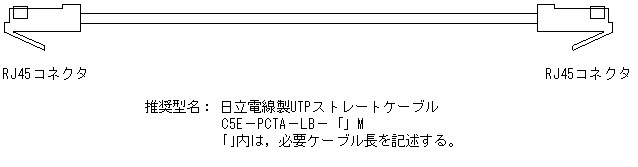

図3-12 ツイストペアケーブル（ストレートケーブル）の概略図

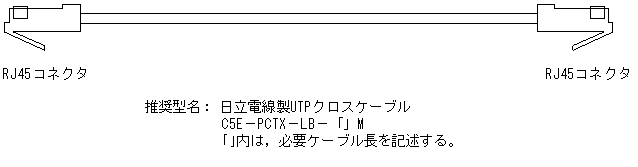

図3-13 ツイストペアケーブル（クロスケーブル）の概略図
表3-16 ネットワークインタフェース機構NF100−48TAのピン配置（10BASE−T／100BASE−TXインタフェース）
ピン番号 仕様 1 受信（＋） （A） 2 受信（−） （a） 3 送信（＋） （B） 4 未使用（注1） （C） 5 未使用（注1） （c） 6 送信（−） （b） 7 未使用（注1） （D） 8 未使用（注1） （d） (注1) 100BASE−TX使用時，ボード内で終端していますので接続が必要です。
10BASE−T使用時は，接続／未接続どちらでも可能です。
(注2) ツイストペア線であるため，100BASE−TXで使用時，上記ピンアサインで（A）と（a），（B）と（b），（C）と（c），（D）と（d）をペアにしてください。10BASE−Tで使用時，上記ピンアサインで（A）と（a），（B）と（b）をペアにしてください。それ以外のピンはペアを気にせず接続，あるいは未接続，どちらでも構いません。
