ハードウェア取扱説明書
ブランクパネルは，オプション機構を搭載しないスロットに，オプション機構の代わりに搭載します。
ブランクパネルには以下のような役割があります。
- 装置内のエアフローの確保
- 本装置が発生する妨害電波の軽減
- 他の機器が発生する妨害電波からの保護
- オプション機構を搭載しないスロットには，必ずブランクパネルを取り付けてください。
- ブランクパネルを取り付けずにそのまま使用すると，装置内のエアフローが確保できなくなります。エアフローが確保できなくなると，装置内部の温度上昇により，障害発生の原因となります。
- また，本装置が発生する妨害電波が他の機器へ影響を与えたり，他の機器が発生する妨害電波が本装置に影響を与え，誤動作の原因となることがあります。
- ＜この節の構成＞
- (1) BPNL−PSB
- (2) BPNL−BCUB
- (3) BPNL−BSUB
- (4) BPNL−NIFB
(1) BPNL−PSB
電源機構用ブランクパネルです。
図1-37 BPNL−PSBの外観
(2) BPNL−BCUB
基本制御機構用ブランクパネルです。

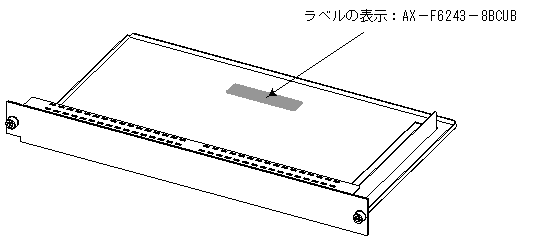

図1-38 BPNL−BCUBの外観
(3) BPNL−BSUB
基本スイッチング機構用ブランクパネルです。

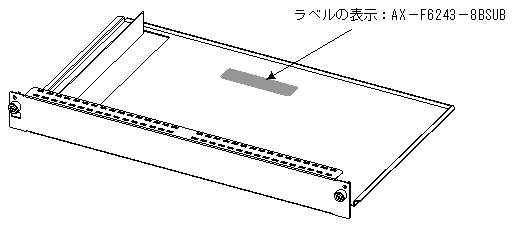

図1-39 BPNL−BSUBの外観
(4) BPNL−NIFB
ネットワークインタフェース機構用ブランクパネルです。

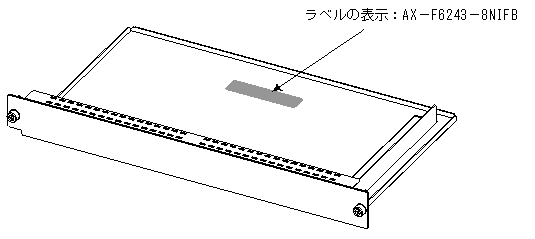

図1-40 BPNL−NIFBの外観
