ハードウェア取扱説明書
AX5404S−AC用基本スイッチング機構です。
- ＜この項の構成＞
- (1) 正面外観
- (2) LEDおよびスイッチ
(1) 正面外観
LEDについては「表1-11 BSU−S1正面パネルLEDの表示について」を参照してください。

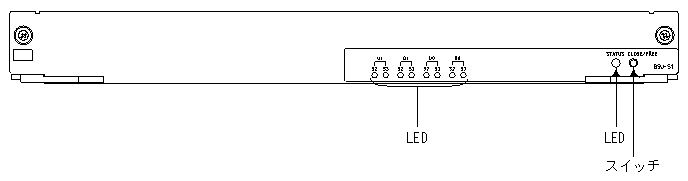

図1-19 BSU−S1の外観
(2) LEDおよびスイッチ
表1-11 BSU−S1正面パネルLEDの表示について
名称 種類 状態 内容 STATUS LED：緑／黄／赤 BSUの動作状態を示す 緑点灯：動作可能
黄点灯：閉塞
緑点滅：準備中（立ち上げ中）
赤点灯：障害検出
消灯 ：BSUの電源OFF（BSUの交換可能）CLOSE／FREE スイッチ
(ノンロック)クローズ／フリースイッチ（注1） 動作中のBSUを電源OFFにする（注2）
また，電源OFFのBSUを起動する（注3）U0 S2 LED：緑 パケットの処理状態を示す（ハードウェアデバッグ用） U0 S3 LED：緑 D0 S2 LED：緑 D0 S3 LED：緑 U1 S2 LED：緑 U1 S3 LED：緑 D1 S2 LED：緑 D1 S3 LED：緑 (注1)：CLOSE／FREEスイッチは正面パネルより奥にあります。先の細いドライバなどを使用して押してください。
(注2)：基本制御機構および基本スイッチング機構1重化の場合，BSUの電源をOFFにすると，すべてのNIFの電源もOFFになります。
(注3)：基本制御機構および基本スイッチング機構1重化の場合，BSUを起動すると，すべてのNIFも起動します。
- 基本スイッチング機構のスイッチを押す場合，先の折れやすいものや，虫ピン，クリップなど，中に入って取り出せなくなるようなものは使用しないでください。火災・感電の原因となります。
