1.5.1 BSU−C1

AX5402S−AC用基本スイッチング機構です。

<この項の構成>
(1) 正面外観
(2) LEDおよびスイッチ

(1) 正面外観

LEDについては「表1-9 BSU−C1正面パネルLEDの表示について」を参照してください。

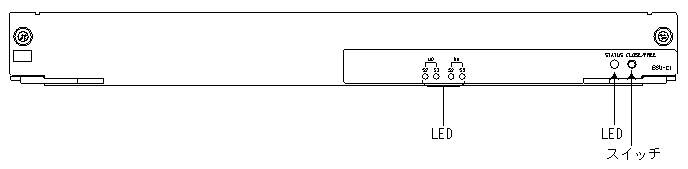

図1-17 BSU−C1の外観

[図データ]

(2) LEDおよびスイッチ

表1-9 BSU−C1正面パネルLEDの表示について

名称 種類 状態 内容
STATUS LED:緑/黄/赤 BSUの動作状態を示す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :BSUの電源OFF(BSUの交換可能)
CLOSE/FREE スイッチ
(ノンロック)
クローズ/フリースイッチ(注1) 動作中のBSUを電源OFFにする(注2)
また,電源OFFのBSUを起動する(注3)
U0 S2 LED:緑 パケットの処理状態を示す(ハードウェアデバッグ用)
U0 S3 LED:緑
D0 S2 LED:緑
D0 S3 LED:緑

(注1):CLOSE/FREEスイッチは正面パネルより奥にあります。先の細いドライバなどを使用して押してください。

(注2):BSUの電源をOFFにすると,すべてのNIFの電源もOFFになります。

(注3):BSUを起動すると,すべてのNIFも起動します。



!警告
基本スイッチング機構のスイッチを押す場合,先の折れやすいものや,虫ピン,クリップなど,中に入って取り出せなくなるようなものは使用しないでください。火災・感電の原因となります。
