ハードウェア取扱説明書
AX5404S−AC用基本制御機構です。
BCU−S5MSは以下のハードウェア仕様を備えています。
- メモリカードスロット:2スロット
- メモリスロット:4スロット(標準:256MB×1,最大:256MB×4)
- CONSOLEポート:1ポート
- MAINTENANCEポート(10BASE−T/100BASE−TX):1ポート
(初期状態でIPアドレスが割り当てられています。)
- REMOTE MANAGEMENTポート(10BASE−T/100BASE−TX):1ポート
(初期状態ではIPアドレスは割り当てられていません。)
- BCU−S5MSのMAINTENANCEポートには,以下のIPアドレスが割り当てられています。
BCU0のMAINTENANCEポート IPアドレス
サブネットマスク192.168.0.1
255.255.255.0BCU1のMAINTENANCEポート IPアドレス 192.168.0.2 サブネットマスク 255.255.255.0
- <この項の構成>
- (1) 正面外観
- (2) システム操作パネルについて
- (3) LEDおよびスイッチ
- (4) コネクタ

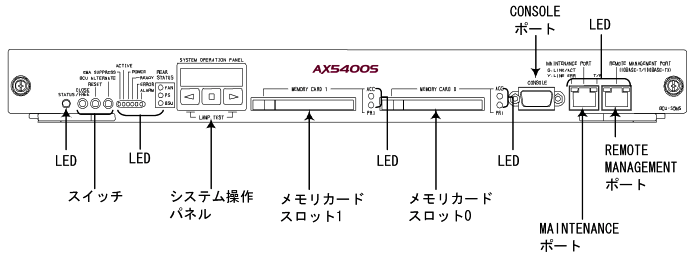

(1) 正面外観
BCU−S5MSの各部の名称は以下のとおりです。
システム操作パネルについては「(2) システム操作パネルについて」を参照してください。
LEDおよびスイッチについては「(3) LEDおよびスイッチ」を参照してください。
図1-14 BCU−S5MSの外観
(2) システム操作パネルについて
システム操作パネルの外観を以下に示します。
図に示すように,システム操作パネルは液晶ディスプレイと操作キー(BACKキー,ENTRキー,FWRDキー)で構成されています。
液晶ディスプレイには,装置情報や装置の障害情報を表示することができます。
BACKキー,ENTRキー,FWRDキーを操作すると,液晶ディスプレイに表示させるメニューを切り替えることができます。
図1-15 システム操作パネルの正面外観
- BACKキーとFWRDキーを同時に押すと,ランプテストを行なうことができます。ランプテスト以外の操作方法や,液晶ディスプレイに表示できる情報については,「AX7800S・AX5400Sソフトウェアマニュアル運用ガイド 4章 システム操作パネルの操作」を参照してください。
- ランプテストを行なうと,電源がONになっている基本制御機構,基本スイッチング機構,ネットワークインタフェース機構,およびFANユニットのLEDが点灯します。
- 液晶ディスプレイにはバックライトが備えられています。
- 以下のような場合にバックライトが点灯します。
- 本装置の電源を投入したとき
- キー操作を行なったとき
- キー操作を行なわない状態が60秒間続くと,バックライトは自動で消灯します。
- なお,装置に障害が発生した場合は,液晶ディスプレイに障害情報が表示され,バックライトは点滅します。
(3) LEDおよびスイッチ
表1-8 BCU−S5MS正面パネルLEDの表示,スイッチについて
名称 種類 状態 内容 STATUS LED:緑/黄/赤 BCUの動作状態を表す 緑点灯:動作可能
黄点灯:閉塞
緑点滅:準備中(立ち上げ中)
赤点灯:障害検出
消灯 :BCUの電源OFF(BCUの交換可能)CLOSE/FREE スイッチ
(ノンロック)クローズ/フリースイッチ
(注1)
- BCUおよびBSU1重化の場合,動作中のBCUを閉塞する(注2)
- BCUおよびBSU2重化の場合,動作中のBCUの電源をOFFにする(注3)
また,電源OFFのBCUを起動する(注4)
RESET スイッチ
(ノンロック)装置のマニュアルリセットスイッチ(注1) 装置を再起動する BCU ALTERNATE スイッチ
(ノンロック)系切り替えスイッチ(注1) BCUおよびBSU2が2重化されている場合,運用系BCUと待機系BCUを切り替える(注5) EMA SUPPRESS LED:黄 系切替抑止状態を示す 黄点灯:系切り替えが抑止されている状態を示す(BCUを1重化している場合も含む)
消灯 :通常状態(系切り替え可能)ACTIVE LED:緑 2重化部の運用系/待機系の状態を示す 緑点灯:運用系であることを示す
消灯 :待機系であることを示すPOWER LED:緑 電源の投入状態を示す 緑点灯:装置の電源出力およびBCUの電源出力が正常
消灯 :装置の電源出力およびBCUの電源出力が異常(電源機構,BCUの障害,または装置の電源OFF)READY LED:緑 装置の動作可能状態を示す 緑点灯:動作可能
消灯 :BCUの障害または初期化中ERROR LED:黄 装置の部分障害を示す 黄点灯:装置の部分障害発生 ALARM LED:赤 装置の障害を示す 赤点灯:装置の障害発生 REAR STATUS FAN LED:緑/赤 FANユニットの動作状態を表す 緑点灯:正常動作中
赤点灯:障害検出PS LED:緑/赤 電源機構の動作状態を表す 緑点灯:電源出力電圧正常
赤点灯:電源出力電圧異常BSU LED:緑/赤 BSUの動作状態を表す 緑点灯:動作可能
赤点灯:障害検出
消灯 :BSUの電源OFF(BSUの交換可能)MEMORY
CARD0ACC LED:緑 メモリカード0の状態を示す 緑点灯:メモリカード0アクセス中(メモリカード取り外し禁止)
消灯 :メモリカード0アイドル状態(メモリカード取り付け,取り外し可能)PRI LED:緑 緑点灯:プライマリで起動されたことを表わす
消灯 :セカンダリとして起動,または使用されていないMEMORY
CARD1ACC LED:緑 メモリカード1の状態を示す 緑点灯:メモリカード1アクセス中(メモリカード取り外し禁止)
消灯 :メモリカード1アイドル状態(メモリカード取り付け,取り外し可能)PRI LED:緑 緑点灯:プライマリで起動されたことを表わす
消灯 :セカンダリとして起動,または使用されていないMAINTENANCE PORT LINK/ACT
LINE ERRLED:緑 MAINTENANCEポートの動作状態を表わす 緑点灯:リンクパルス確立中(注6) T/R LED:緑 緑点灯:パケット送受信中(注7) REMOTE
MANAGEMENT
PORTLINK/ACT LINE ERR LED:緑/黄 REMOTE MANAGEMENTポートの動作状態を表わす 緑点灯:リンクパルス確立中(注6) 黄点灯:回線障害検出 T/R LED:緑 緑点灯:パケット送受信中(注7) (注1):スイッチは正面パネルより奥にあります。先の細いドライバなどを使用して押してください。
(注2):BCUを閉塞すると,BSUおよびすべてのNIFの電源がOFFになります。(本装置が停止します。)
(注3):BCUの電源をOFFにすると,電源をOFFにしたBCUと対になっているBSUの電源もOFFになります。
(注4):BCUを起動すると,起動したBCUと対になっているBSUも起動します。
(注5):運用系BCUのBCU ALTERNATEスイッチを押した場合のみ,系切り替えが行なわれます。
(注6):ツイストペアが正しくない場合,相手側でケーブル未接続でも点灯することがあります。その場合,「3. インタフェースケーブルおよび端末の準備」を参照し,正しいツイストペアにしてください。
(注7):LINEの状態に関係なく,送受信データを検出した場合に点灯します。そのため,ケーブル未接続でも点灯する場合があります。
- 基本制御機構の正面パネルより奥にあるスイッチを押す場合,先の折れやすいものや,虫ピン,クリップなど,中に入って取り出せなくなるようなものは使用しないでください。火災・感電の原因となります。
(4) コネクタ
各コネクタに接続するケーブルについては,「3. インタフェースケーブルおよび端末の準備」を参照してください。
