1.3.1　PS−CAC

AX5400Sシリーズ共通のAC100V電源機構です。

＜この項の構成＞
(1)　外観
(2)　LED
(3)　付属品

(1)　外観

LEDについては「表1-5　PS−CAC正面パネルLEDの表示について」を参照してください。

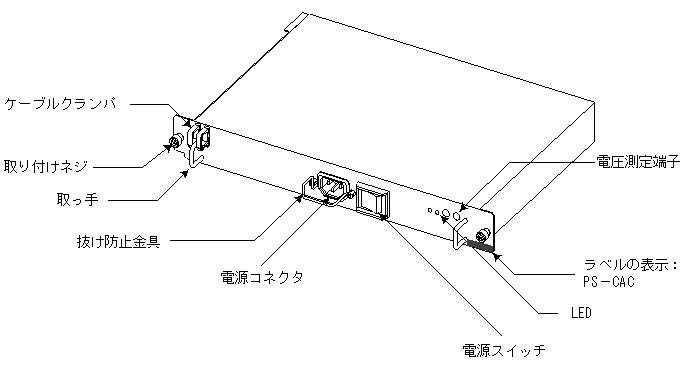

図1-8　PS−CACの外観

[図データ]

！警告
電源機構には電圧測定のための端子を設けています。ただし，電圧測定を行なうのは教育を受けた技術者または保守員の方です。上記以外の方は電圧測定は行なわないでください。また，電圧測定端子に虫ピン，クリップなどの先の細いものを差し込んだりしないでください。火災・感電の原因となります。

(2)　LED

電源機構では，下表に示す2つのLEDの組み合わせによって状態を表示します。

表1-5　PS−CAC正面パネルLEDの表示について

名称 内容
POWER
（LED：緑）		 ALARM
（LED：赤）
点灯 消灯 電源出力電圧正常
消灯 点灯 電源出力電圧異常
消灯 消灯 電源OFFまたは電源出力電圧異常（注1）

(注1)：電源の障害内容によっては，POWER LEDおよびALARM LEDの両方が消灯する場合があります。


(3)　付属品

AC100V用電源ケーブル（長さ：2.5m）です。

電源機構にはAC100V用電源ケーブルが同梱されています。

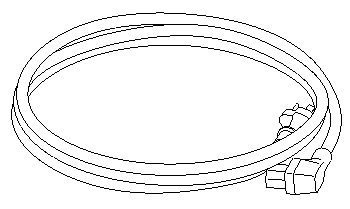

図1-9　電源ケーブル

[図データ]

！警告
電源ケーブルは付属のものを使用してください。付属以外のものを使用した場合，火災・感電の原因になります。また，付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合，火災・感電の原因となります。
