9.6.3　ボードの増設（電源OFFしたあと）

ここでは保守点検などでいったん電源OFFした場合に，ボードを追加したいときの手順を記載しています。

＜この項の構成＞
(1)　保守点検などでいったん電源OFFしたときに，待機系用のBCUおよびBSUを増設したい
(2)　保守点検などでいったん電源OFFしたときに，NIFを増設したい

(1)　保守点検などでいったん電源OFFしたときに，待機系用のBCUおよびBSUを増設したい

ここでは，今まで一重化で運用していた装置の電源をいったんOFFしてBCUおよびBSUをそれぞれ1枚追加し，二重化運用に変更する手順を記載しています。

いったん電源OFFして待機系用のBCUおよびBSUを増設する概略手順を次の図に示します。

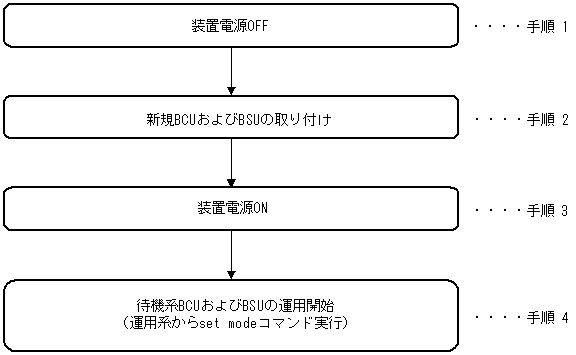

図9-56　待機系BCU交換手順

[図データ]

次に各手順の詳細説明を記載します。

（手順1）装置電源OFF
装置の電源を落とします。

（手順2）新規BCUおよびBSUの取り付け
「9.4.2　障害が発生したボードの交換（電源OFFしたあと）　(1)　電源をOFFしてBCUを交換したい　（手順3）新規BCUの取り付け」を参照してください。

（手順3）装置電源ON
装置の電源をONしてください。

〔注意事項〕
電源冗長化時は，すべてのスイッチまたはブレーカをONにしてください。電源ONの方法については，「ハードウェア取扱説明書」を参照してください。

（手順4）待機系BCUおよびBSUの運用開始
一重化で運用していた装置に待機系BCUおよびBSUを取り付けただけでは，運用状態（正常な二重化運用）になりません。（手順3）終了後，運用系BCUに接続された運用端末から，装置管理者モードに移行したあと，次のコマンドを実行してください。

# set mode auto_duplex [Enter] または
# set mode duplex [Enter]
本コマンド実行後，装置が正常な二重化運用を実施しているかどうかを確認するため，show systemコマンドを実行して，運用モードが「Duplex Mode」（二重化）となっていることを確認してください。show systemコマンドの実行結果を次の図に示します。

図9-57　show systemコマンド実行結果

[図データ]

〔増設後の注意事項〕
スロット0，スロット1両方のMCスロットにMCを実装している場合，BCU増設後の初期状態ではスロット0のMCを優先して起動するように設定されています。このため，待機系BCUのスロット1のMCを優先して起動する運用を行いたい場合は，BCU運用系に接続した運用端末から，装置管理者モードに移行したあと，次に示すset modeコマンドにより，優先MCスロットの設定を行ってください。

# set mode standby slot1 reload [Enter]
待機系BCU起動時の優先MCスロットの設定後，運用系BCUに接続した運用端末から，次に示すreloadコマンドにより，待機系BCUを再起動してください。なお，本コマンドは，装置管理者モードでなくても実行できます。

> reload dump-image -f standby [Enter]
待機系BCU再起動後，運用系BCUに接続した運用端末から，次に示すshow systemコマンドを実行し，運用モードが「Duplex Mode」（二重化）となっていること，および待機系BCUの運用状態が「Standby」になっていることを確認してください。show systemコマンドの実行結果は，「図9-57　show systemコマンド実行結果」を参照してください。

> show system［Enter］

(2)　保守点検などでいったん電源OFFしたときに，NIFを増設したい

「ハードウェア取扱説明書」を参照してください。
