8.11.1　PIM-SMネットワークで通信ができない

＜この項の構成＞
(1)　PIM-SMネットワーク
(2)　PIM-SSMネットワーク

(1)　PIM-SMネットワーク

[図データ]

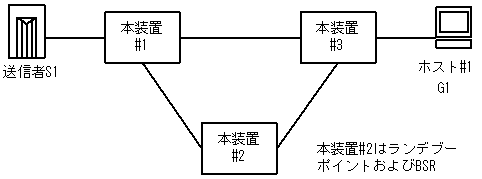

図に示すIPv6 PIM-SMネットワークの構成で，送信元S1からG1宛のパケットがホスト#1で受信できない場合，次の手順に従って対処してください。

  1. すべての本装置でshow psu resources（AX5400Sではshow bsu resources）コマンドを実行し，PSU（AX5400SではBSU）上のハードウェアテーブルにIPv6マルチキャスト経路を割り当ててあることを確認してください。
  2. 本装置#3でshow ipv6 mld interfaceコマンドを実行し，ホスト#1とのインタフェースが表示されること，QoS制御などによる中継抑止定義がないことを確認してください。
  3. 本装置#3でshow ipv6 mld groupコマンドを実行し，G1グループにホスト#1が参加していることを確認してください。
  4. 対ホストインタフェースのMLDバージョンを確認し，ホストのMLDパケットが受信できる状態であることを確認してください。
  5. 本装置#3でshow ipv6 mrouteコマンドを実行し，送信元S1からG1へのIPv6マルチキャストルーティングテーブル（S1,G1）およびG1へのIPv6マルチキャストルーティングテーブル（*,G1）が存在していることを確認してください。存在しない場合は，本装置と#1および#2とのIPv6 PIM-SMのインタフェース定義がenableであり，QoS制御などによる中継抑止定義がないことを確認してください。
  6. コンフィグレーションでSSMが定義されている場合，G1がSSMのグループでないことを確認してください。
  7. （*,G1）が存在しない場合はランデブーポイント，（S1,G1）が存在しない場合はS1へのユニキャスト経路が存在することを確認してください。ランデブーポイントは本装置#2の装置アドレスです。
  8. 本装置#1でshow ipv6 mrouteコマンドを実行し，送信元S1からG1へのIPv6マルチキャストルーティングテーブルが存在していることを確認してください。存在しない場合は，S1とのIPv6 PIM-SMのインタフェース定義がenableであり，QoS制御などによる抑止定義がないことを確認してください。
  9. IPv6マルチキャストルーティングテーブルの下流が存在しない場合，show ipv6 pim neighborで本装置#2と本装置#3が表示されていることを確認してください。また，IPv6マルチキャストルーティングテーブルが存在しない場合は，show ipv6 pim bsrおよびshow ipv6 pim rendezvous-point mappingを実行し，BSRおよびランデブーポイント（RP）が本装置#2であることを確認してください。
  10. BSRおよびランデブーポイント（RP）が存在しないか本装置#2でない場合，本装置#2でshow ipv6 pim bsrおよびshow ipv6 pim rendezvous-point mapping コマンドを実行し，本装置#2がBSRおよびランデブーポイント（RP）であることを確認してください。本装置#2がBSRおよびランデブーポイントでない場合，コンフィグレーションでBSRおよびランデブーポイントの定義が正しいか確認してください。
  11. 本装置#2でshow ipv6 mrouteコマンドを実行し，送信元S1からG1へのIPv6マルチキャストルーティングテーブル（S1,G1）およびG1へのIPv6マルチキャストルーティングテーブル（*,G1）が存在していることを確認してください。存在しない場合は，本装置#1および本装置#3とのIPv6 PIM-SMのインタフェース定義がenableであり，QoS制御などによる中継抑止定義がないことを確認してください。
  12. IPv6マルチキャストルーティングテーブルの下流が存在しない場合，show ipv6 pim neighborで本装置#1と本装置#3が表示されていることを確認してください。
  13. IPv6マルチキャストルーティングテーブルが存在しない場合は，本装置#3でshow ipv6 pim bsrおよびshow ipv6 pim rendezvous-point mapping を実行し，BSRおよびランデブーポイント（RP）が本装置#2であることを確認してください。

(2)　PIM-SSMネットワーク

[図データ]

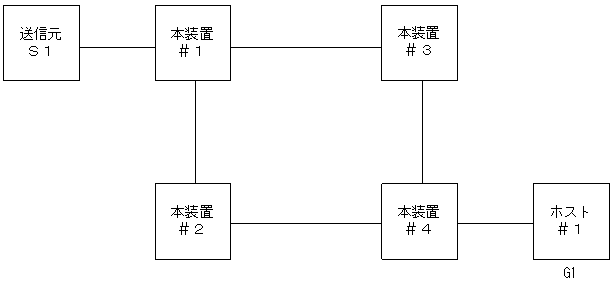

図に示すIPv6 PIM-SSMネットワークの構成で，送信元S1からG1宛のパケットがホスト#1で受信できない場合，次の手順に従って対処してください。

  1. すべての本装置でshow psu resources（AX5400Sではshow bsu resources）コマンドを実行し，PSU（AX5400SではBSU）上のハードウェアテーブルにIPv6マルチキャスト経路を割り当ててあることを確認してください。
  2. すべての本装置でQoS制御などによる中継抑止定義がないことを確認してください。
  3. すべての本装置のコンフィグレーションにSSMが定義され，G1がSSMアドレスであることを確認してください。
  4. すべての本装置でshow ipv6 pim interfaceコマンドを実行し，対ルータインタフェースが表示されることを確認してください。表示されない場合はコンフィグレーションを確認してください。また，それぞれのインタフェースがリンクアップしていることを確認してください。
  5. すべての本装置でshow ipv6 pim interfaceコマンドを実行し，近隣ルータを認識できていることを確認してください。
  6. すべての本装置でS1へのユニキャスト経路が存在することを確認してください。（ここでは本装置#4の上流を本装置#2側として説明します）
  7. 送信元S1のデータ送信を行うインタフェースにS1が定義されていることを確認してください。複数個のIPv6アドレスが設定されている場合（アドレスの自動設定機能が有効になっている場合など）には，送信されるデータの送信元アドレスがS1であることを確認してください。また，S1のアドレスが本装置#1の直接接続アドレスであることを確認してください。
  8. 送信元S1が送信するデータがG1であることを確認してください。違っている場合，本装置#1でnetstat multicastコマンドを実行するとネガティブキャッシュ(出力インタフェースが存在しないエントリ)が表示されます。
  9. 本装置#4でshow ipv6 mld interfaceコマンドを実行し，ホスト#1とのインタフェースが表示されることを確認してください。表示されない場合はコンフィグレーションを確認してください。またそれぞれのインタフェースがリンクアップしていることを確認してください。
  10. 対ホストインタフェースのMLDバージョンを確認し，ホストのMLDパケットが受信できる状態であることを確認してください。
  11. 本装置#4でshow ipv6 mld groupコマンドを実行し，G1グループにホスト#1が参加していることを確認してください。
  12. ホストがMLDv1の場合，本装置#4でssm-joinのコンフィグレーションに（G1,S1）に該当する定義が存在することを確認してください。また，show ipv6 mld groupコマンドを実行し，参加したG1グループに対する送信元情報S1が登録されていることを確認してください。
  13. ホストがMLDv2の場合，show ipv6 mld groupコマンドを実行し，参加したG1グループに対する送信元情報S1が登録されていることを確認してください。
  14. 本装置#4でshow ipv6 mrouteコマンドを実行し，送信元S1からG1へのIPv6マルチキャストルーティングテーブル（S1,G1）が存在していることを確認してください。存在する場合は，iifが#2側のインタフェースで，oifがホスト#1側のインタフェースのSSMエントリであることを確認してください。存在しない場合は，本装置と#2のIPv6 PIM-SMのインタフェース定義がenableであることを確認してください。
  15. 本装置#2でshow ipv6 mrouteコマンドを実行し，送信元S1からG1へのIPv6マルチキャストルーティングテーブル（S1,G1）が存在していることを確認してください。存在する場合は，iifが装置#1側のインタフェースで，oifが装置#4側のインタフェースであるSSMエントリであることを確認してください。存在しない場合は，本装置#4および本装置#1とのPIM-SMのインタフェース定義がenableであることを確認してください。
  16. 本装置#1でshow ipv6 mrouteコマンドを実行し，送信元S1からG1へのIPv6マルチキャストルーティングテーブル（S1,G1）が存在していることを確認してください。存在する場合は，iifがS1のインタフェースで，oifが装置#2側のインタフェースのSSMエントリであることを確認してください。
