運用ガイド
本装置でIEEE802.3ah/UDLD機能を使用した場合の確認内容には次のものがあります。
- ＜この項の構成＞
- (1) コンフィグレーション変更後の確認
- (2) 運用中の確認
(1) コンフィグレーション変更後の確認
show efmoamコマンドを実行し，コンフィグレーションコマンドefmoamで定義したIEEE802.3ah/OAM情報の設定内容が正しく反映されているかどうかを確認してください。また，本装置と接続している相手装置との間で接続確認をしたいポートについて，IEEE802.3ah/OAMに関する設定が正しいことを確認してください。

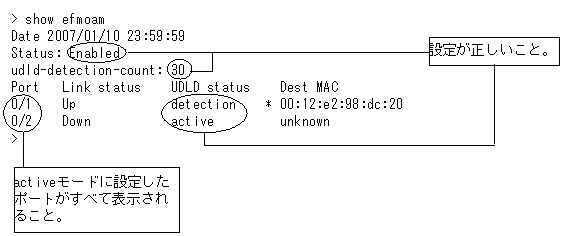

図6-106 IEEE802.3ah/OAMの設定状態表示
(2) 運用中の確認
本装置と，本装置と接続している相手装置でshow efmoam detailコマンドを実行し，以下の項目を確認してください。
- Link statusがUpと表示されているポートのDest MACに，接続先装置のMACアドレスが表示されていることを確認してください。
- UDLD statusがactiveまたはdetectionと表示されているポートのDest MACの前に"*"が表示されていることを確認してください。

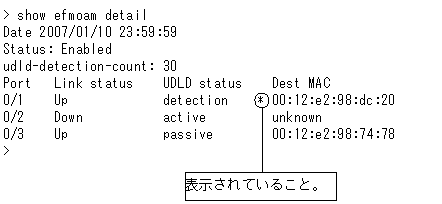

図6-107 IEEE802.3ah/OAMの運用状態表示
