5.8　ダイアルアップIP接続を設定する

ダイアルアップIP接続でリモート運用端末を使用できます。

＜この節の構成＞
(1)　本装置の設定
(2)　リモート運用端末の設定
(3)　回線接続／ログイン
(4)　回線切断

(1)　本装置の設定

(a)　モデムの準備

「解説書 Vol.2　14.1.1 運用端末」を参照してモデムが自動着信するように設定します。

設定したモデムを本装置のAUXポートに接続します。

(b)　コンフィグレーション設定

本装置で使用するIPアドレスと，リモート運用端末で使用するIPアドレスを設定します。設定するインタフェースはauxです。

本装置で使用するIPアドレスが200.10.10.1，リモート運用端末で使用するIPアドレスが200.10.10.2の場合，次の図のようにコマンドを実行します。

図5-33　auxに関するコンフィグレーション設定例

(config)# line aux
[line aux]
(config)# ip 200.10.10.1/24 destination_ip_address 200.10.10.2
[line aux]
!(config)#

(2)　リモート運用端末の設定

(a)　モデムの準備

本装置にダイアルアップIP接続する運用端末でモデムを使用するための設定方法は，モデムのマニュアルを参照してください。

(b)　接続ソフトの設定

本装置にダイアルアップIP接続する運用端末にダイアルアップIP接続用のソフトをインストールし，次の表のように設定します。

表5-19　ダイアルアップIP接続設定内容

項番 設定項目 設定内容
1 サーバーの種類 PPP
2 インターネットプロトコル(TCP/IP) TCP／IP
3 IPアドレス IPアドレスを自動的に取得する
4 DNSサーバーのアドレス DNSサーバーのアドレスを自動的に取得する
5 認証方式 PAP／パスワードを暗号化しない
6 電話番号 本装置に接続するモデムで使用する電話番号

(c)　認証に使用するユーザ名・パスワード

ダイアルアップIP接続の認証に使用するユーザ名とパスワードは，本装置のログインに使用するユーザ名とパスワードを使用します。passwordコマンドでパスワードを削除してあるユーザ名で認証を行う場合，入力したパスワードは無視されます。

(3)　回線接続／ログイン

(a)　回線接続

接続ソフトからダイアルします。接続に失敗する場合は「8.2　運用端末のトラブル」を参照してください。

(b)　接続確認

ダイアルアップIP接続を行うとIPアドレスが割り当てられます。pingコマンドなどで宛先アドレスへの通信可否を確認できます。

ダイアルアップIP接続が正しく行われている場合に本装置上でshow sessionsコマンドを使用すると，ユーザがauxポートからログインしているように表示され，運用端末で使用しているIPアドレスも表示されます。

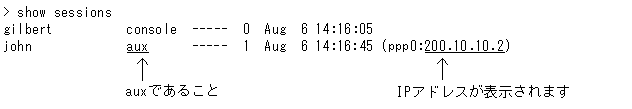

図5-34　show sessionsコマンド実行例

[図データ]

(c)　ログイン

リモート運用端末（リモートログイン）が使用できます。

(4)　回線切断

ダイアルアップIP接続は次の要因で切断されます。

注※　ここではauxポートからログインしているユーザを指します。
